Cycles d'usinage : taraudage / fraisage de filets
4.8 FILETAGE AVEC PERCAGE (cycle 264, DIN/ISO : G264)
4
124
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

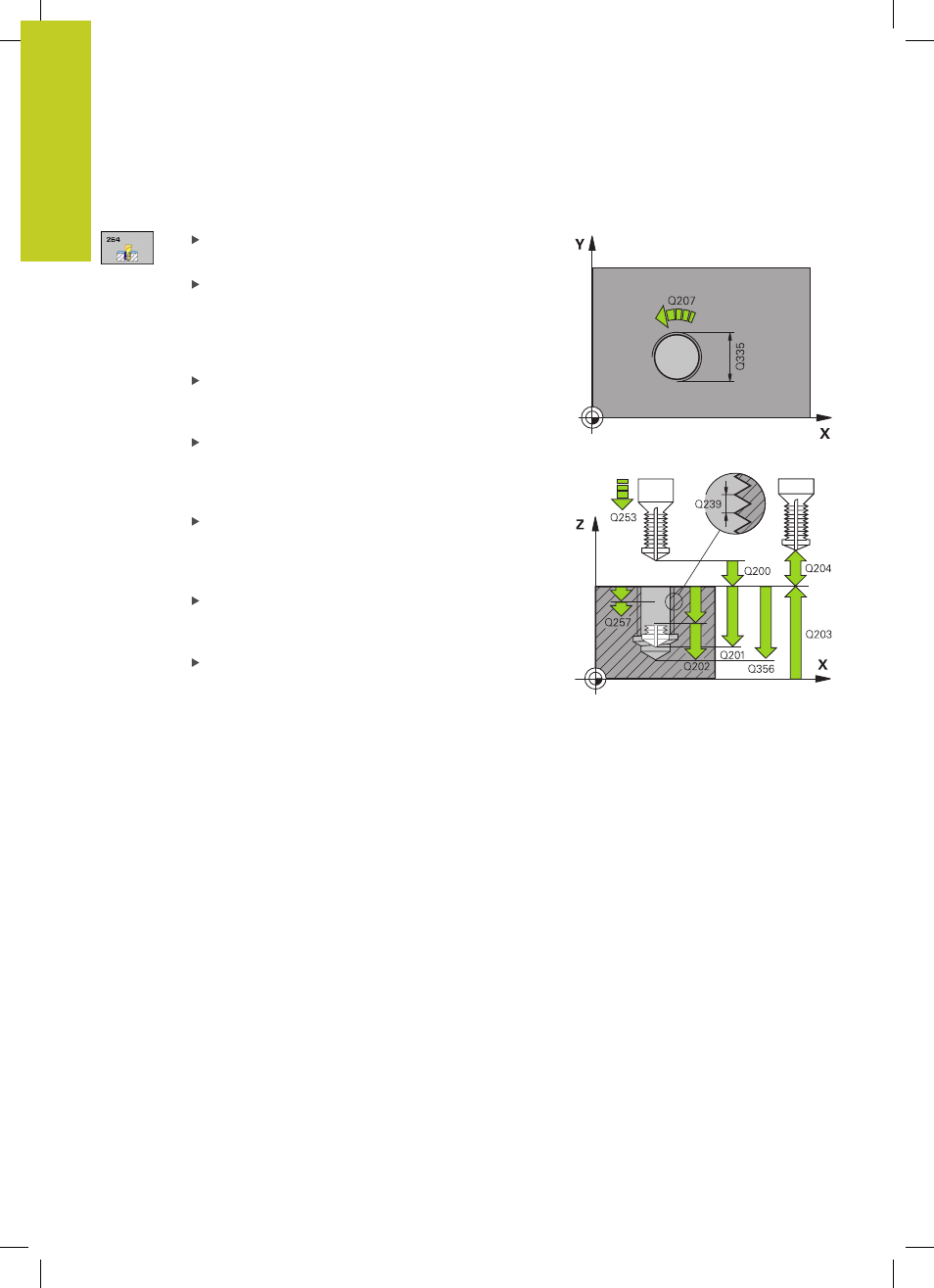

Paramètres du cycle
Diamètre nominal Q335 : diamètre nominal du filet.
Plage d’introduction 0 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+ = filet à droite
- = filet à gauche Plage d’introduction -99,9999 à
99,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Profondeur de perçage Q356 (en incrémental) :
distance entre la surface de la pièce et le fond
du trou. Plage d’introduction -99999,9999 à
99999,9999
Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la
pièce ou lors du dégagement, en mm/min. Plage
d’introduction 0 à 99999,9999 ou
FMAX, FAUTO
Mode de fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
-1 = fraisage en opposition
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. La
profondeur n'est pas forcément un multiple de
la profondeur de passe. Plage d’introduction 0 à
99999,9999
