Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de
la pièce
15.3 ROTATION DE BASE à partir de deux trous (cycle 401, DIN/
ISO : G201)
15
404
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

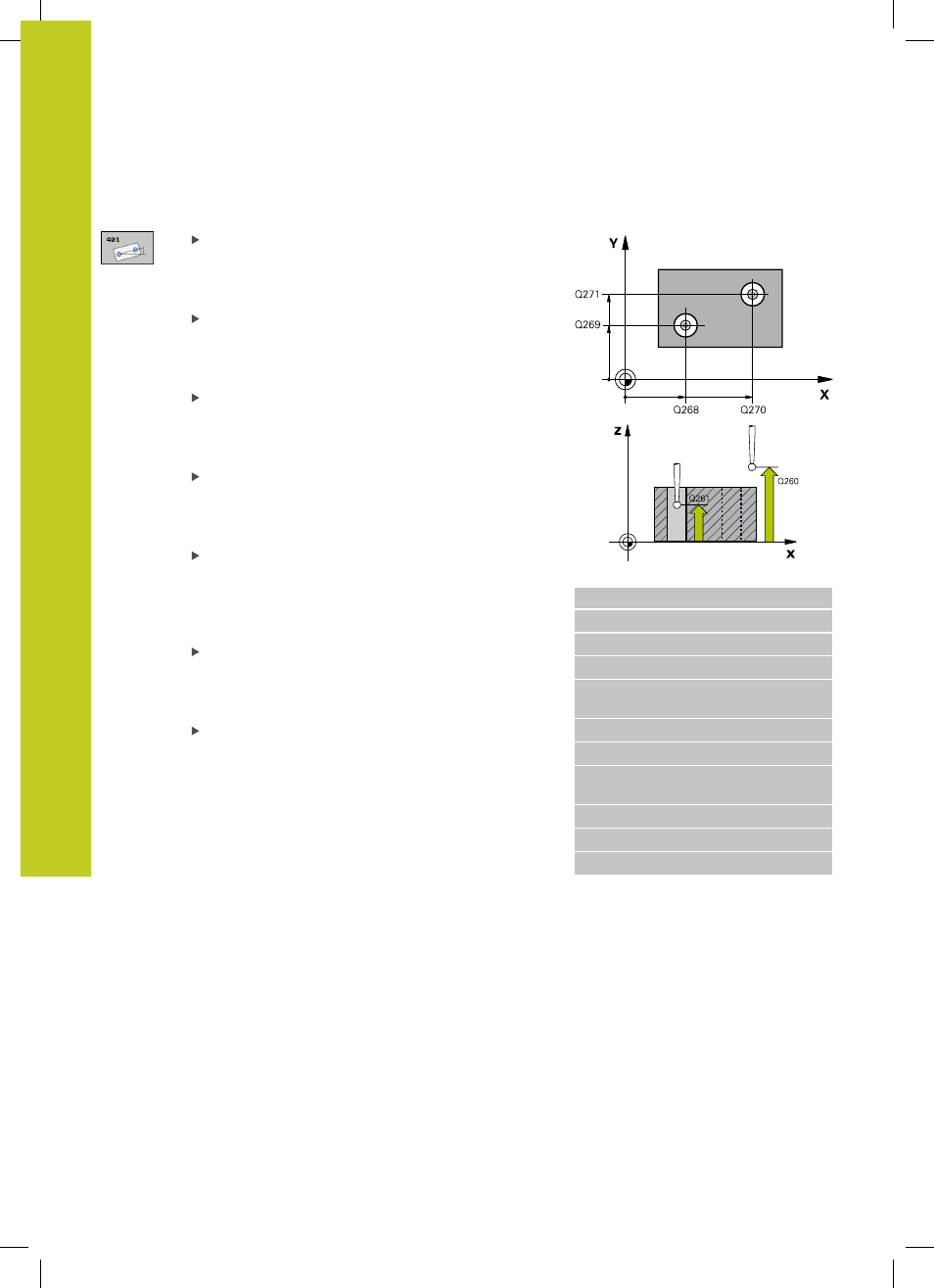

Paramètres du cycle
1er trou : centre sur 1er axe Q268 (en absolu) :
centre du 1er trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
1er trou : centre sur 2ème axe Q269 (en absolu) :
centre du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 1er axe Q270 (en absolu) :
centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 2ème axe Q271 (en
absolu) : centre du 2ème trou dans l'axe secondaire
du plan d'usinage. Plage d’introduction -99999,9999
à 99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Présélection angle de rotation Q307 (en absolu) :
introduire l'angle de la droite de référence si le
désalignement à déterminer ne doit pas se référer
à l'axe principal mais à une droite quelconque. Pour
la rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence. Plage d'introduction -360,000 à 360,000
Séquences CN
5 TCH PROBE 401 ROT 2 TROUS
Q268=-37 ;1ER CENTRE 1ER AXE
Q269=+12 ;1ER CENTRE 2ÈME AXE
Q270=+75 ;2ÈME CENTRE 1ER AXE
Q271=+20 ;2ÈME CENTRE 2ÈME
AXE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+20 ;HAUTEUR DE SECURITE
Q307=0 ;PRÉSÉLECTION ANGLE
ROT.
Q305=0 ;N° DANS TABLEAU
Q402=0 ;COMPENSATION
Q337=0 ;REMETTRE À ZÉRO
