Cycles d'usinage : fraisage de poches/ tenons / rainures
5.7 TENON CIRCULAIRE
(cycle 257, DIN/ISO : G257)
5
160
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
5.7 TENON CIRCULAIRE
(cycle 257, DIN/ISO : G257)

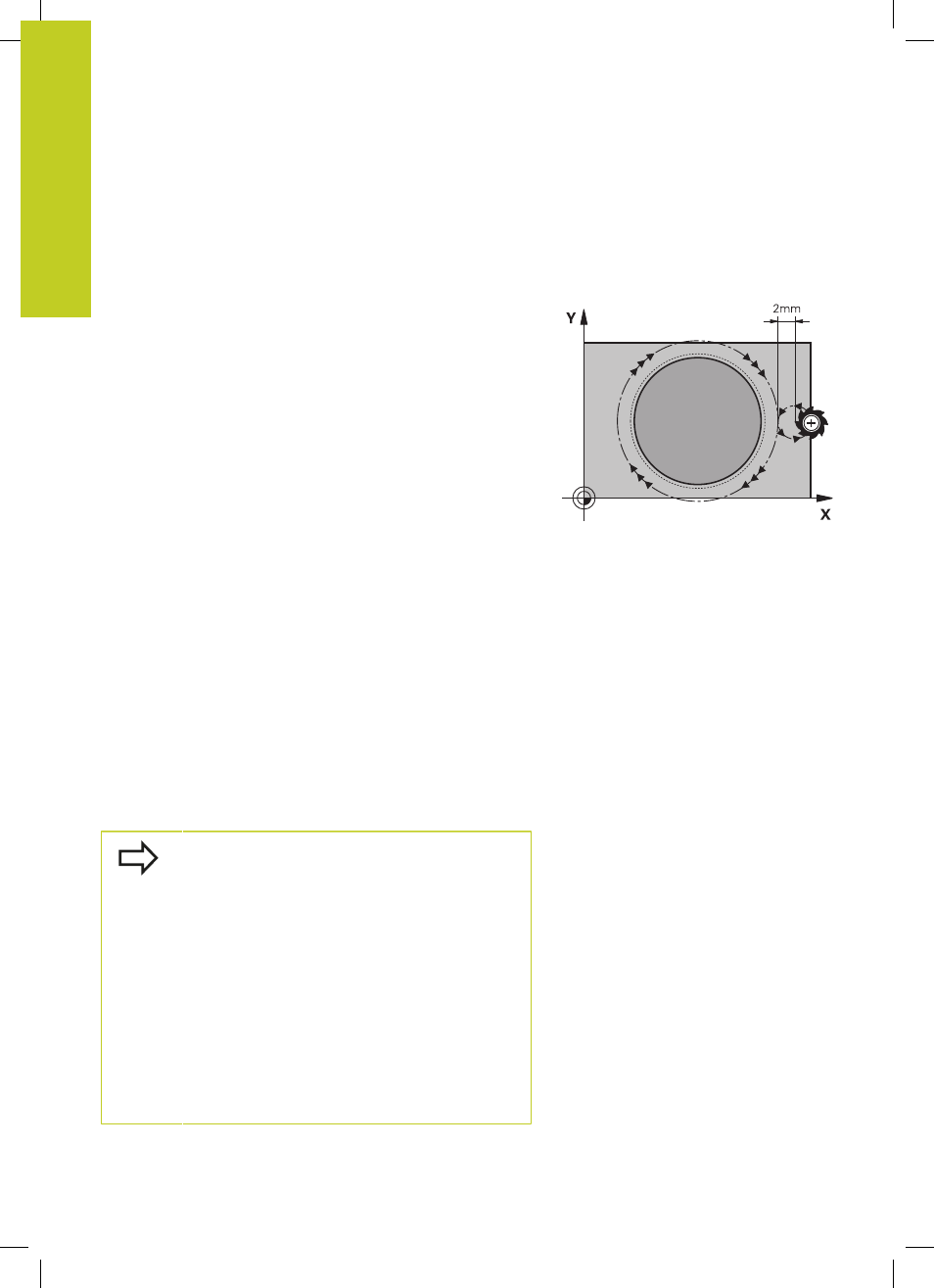

Mode opératoire du cycle
Le cycle Tenon circulaire 257 permet d'usiner un tenon circulaire. Si
le diamètre de la pièce brute est supérieur à la passe latérale max.,
la TNC exécute alors plusieurs passes latérales jusqu'à ce que le
diamètre de la pièce finie soit atteint.
1 Partant de la position initiale du cycle (centre du tenon), l'outil se
déplace à la position initiale de l'usinage du tenon. Le paramètre
Q376 permet de définir la position initiale qui est calculée à
partir de l'angle polaire par rapport au centre du tenon.
2 Au cas où l'outil se trouve au saut de bride, la TNC le déplace en
rapide FMAX à la distance d'approche et ensuite, à la première
profondeur de passe selon l'avance de plongée en profondeur.
3 Ensuite, l'outil se déplace sur un demi-cercle, tangentiellement
au contour du tenon et fraise un tour.
4 Si un tour ne suffit pas pour atteindre le diamètre de la pièce
finie, la TNC positionne l'outil latéralement à la profondeur de
passe actuelle et fraise alors un nouveau tour. Pour cela, la TNC
tient compte du diamètre de la pièce brute, de celui de la pièce
finie ainsi que de la passe latérale autorisée.
5 L'outil quitte le contour en suivant une trajectoire en spirale.
6 Si plusieurs passes en profondeur sont nécessaires, la nouvelle
passe a lieu au point le plus proche du dégagement.
7 Ce processus est répété jusqu'à ce que la profondeur
programmée pour le tenon soit atteinte.
8 En fin de cycle et après son dégagement en spirale, l'outil est
positionné dans l'axe d'outil, au saut de bride défini dans le
cycle et finalement, au centre du tenon.
Attention lors de la programmation !
Pré-positionner l'outil à la position initiale dans le plan
d'usinage (centre du tenon) avec correction de rayon
R0.
La TNC pré-positionne l'outil automatiquement dans
l'axe d'outil. Tenir compte du paramètre Q204 (saut
de bride).
Le signe du paramètre de cycle Profondeur
détermine le sens de l’usinage. Si vous programmez
Profondeur = 0, la TNC n'exécute pas le cycle.
A la fin du cycle, la TNC ramène l'outil à la position
initiale.
La TNC réduit la profondeur de passe à la longueur
de coupe LCUTS définie dans le tableau d'outils si
cette dernière est inférieure à la profondeur de passe
définie dans le cycle Q202.
