Compenser le désalignement d'une pièce avec l'axe C (cycle 405,
DIN/ISO : G405)
15.7
15
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
415

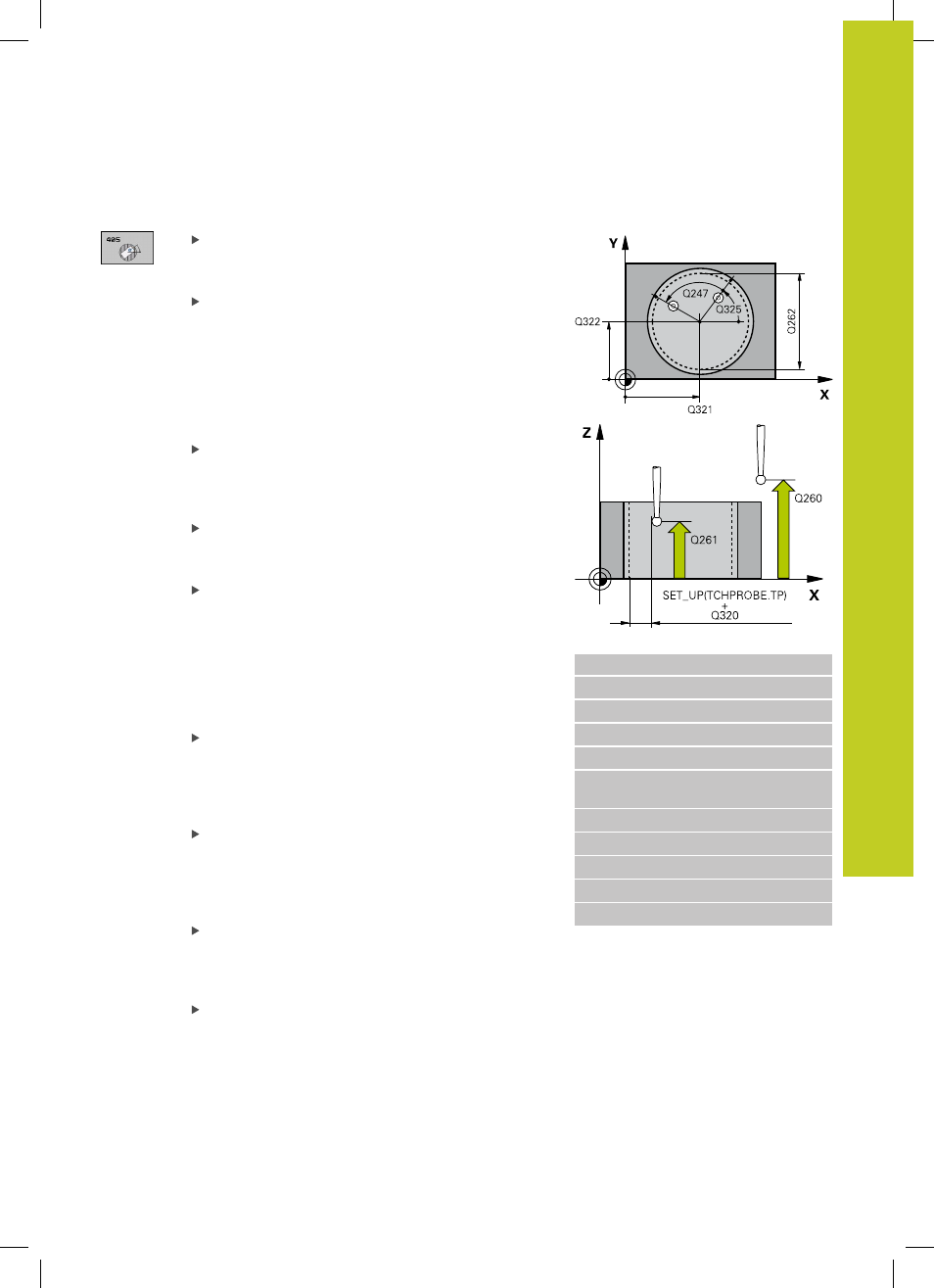

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre du
trou dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre du
trou dans l'axe secondaire du plan d'usinage. Si
vous programmez Q322 = 0, la TNC aligne le centre
du trou sur l'axe Y positif. Si vous programmez
Q322 différent de 0, la TNC aligne le centre du
trou sur la position nominale (angle résultant du
centre du trou). Plage d’introduction -99999,9999 à
99999,9999
Diamètre nominal Q262 : diamètre approximatif de
la poche circulaire (trou). Introduire de préférence
une valeur plus petite. Plage d'introduction 0 à
99999,9999
Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point
de palpage. Plage d'introduction -360,000 à 360,000
Incrément angulaire Q247 (en incrémental) : angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs circulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,000 à 120,000
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Séquences CN
5 TCH PROBE 405 ROT. AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q262=10 ;DIAMÈTRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCRÉMENT
ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q337=0 ;REMETTRE À ZÉRO
