e Unit 256 Tenon rectangulaire

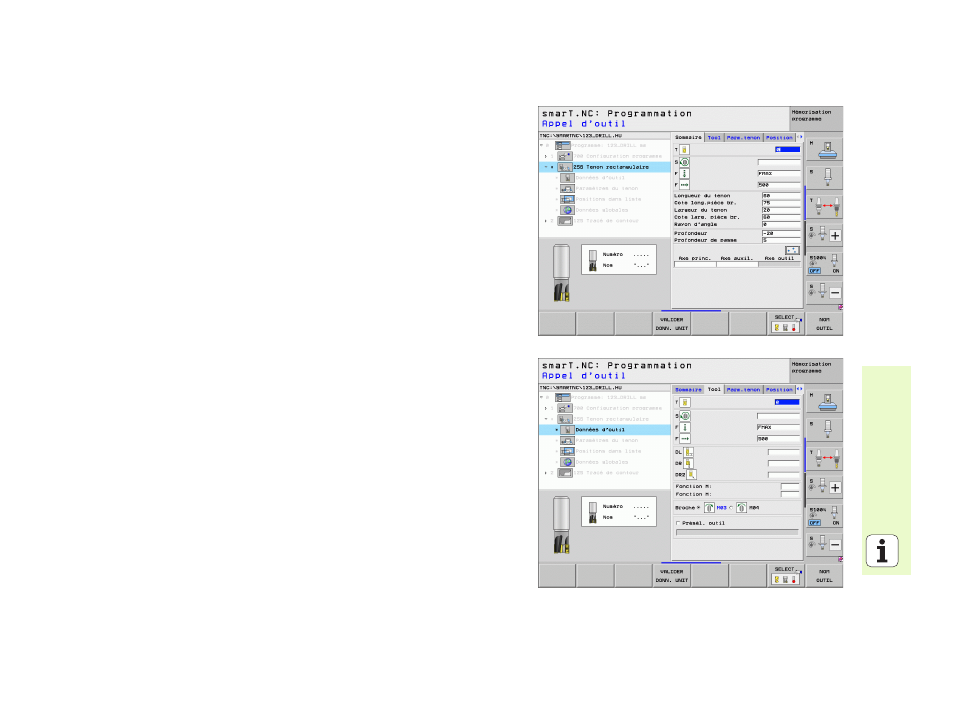

Paramètres du formulaire Sommaire:
U T : Numéro ou nom de l'outil (commutable par softkey)
U S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
U F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
U F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
U Longueur du tenon : Longueur du tenon sur l'axe principal
U Cote long. pièce br. : Longueur de la pièce brute sur l'axe principal
U Largeur du tenon : Largeur du tenon sur l'axe secondaire
U Cote larg. pièce br. : Largeur de la pièce brute sur l'axe principal
U Rayon d'angle : Rayon de l'angle du tenon
U Profondeur : Profondeur finale du tenon
U Profondeur de passe : Distance parcourue par l'outil en une passe
U Positions d'usinage (voir „Définir les positions d'usinage” à la page
149)
Autres paramètres dans le formulaire détaillé Tool:
U DL : Delta longueur pour l'outil T
U DR : Delta rayon pour l'outil T
U DR2 : Delta rayon 2 (rayon d'angle) pour l'outil T
U Fonction M : Fonctions auxiliaires M au choix
U Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
U Présel. outil : En cas de besoin, numéro de l'outil suivant pour
accélérer le changement d'outil (ceci dépend de la machine)
