190
T
rait
ement de
s fic
h
iers DXF
(option de
logiciel)

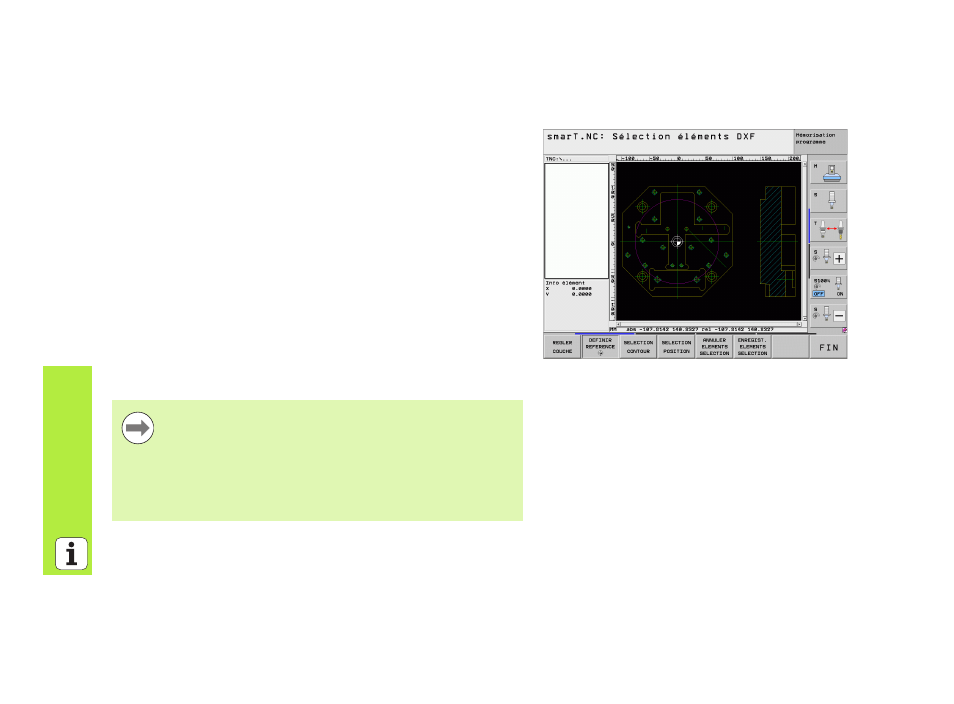

Définir le point de référence
Le point zéro du dessin du fichier DXF n'est pas toujours situé de manière
à ce que vous puissiez l'utiliser directement comme point de référence
pièce. C'est pourquoi la TNC propose une fonction qui vous permet, en
cliquant sur un élément, de décaler le point zéro du dessin à un endroit
approprié.
Vous pouvez définir le point de référence aux endroits suivants:
„ Au point initial, au point final ou au centre d'une droite
„ Au point initial ou au point final d'un arc de cercle
„ Au changement de cadran d'un cercle entier ou à son centre
„ Au point d'intersection de
„ Droite – droite, y compris si le point d'intersection est situé dans le
prolongement de la droite
„ Droite – arc de cercle
„ Droite – cercle entier
„ Cercle entier/arc de cercle – cercle entier/arc de cercle
Pour définir un point de référence, vous devez utiliser le pavé
tactile du clavier de la TNC, ou bien une souris raccordée au
port USB.
Vous pouvez toujours modifier le point de référence lorsque
le contour est déjà sélectionné. La TNC ne calcule les
données réelles du contour que lorsque vous enregistrez
dans un programme de contour le contour sélectionné.
