Définir le
s positions
d'usinag
e

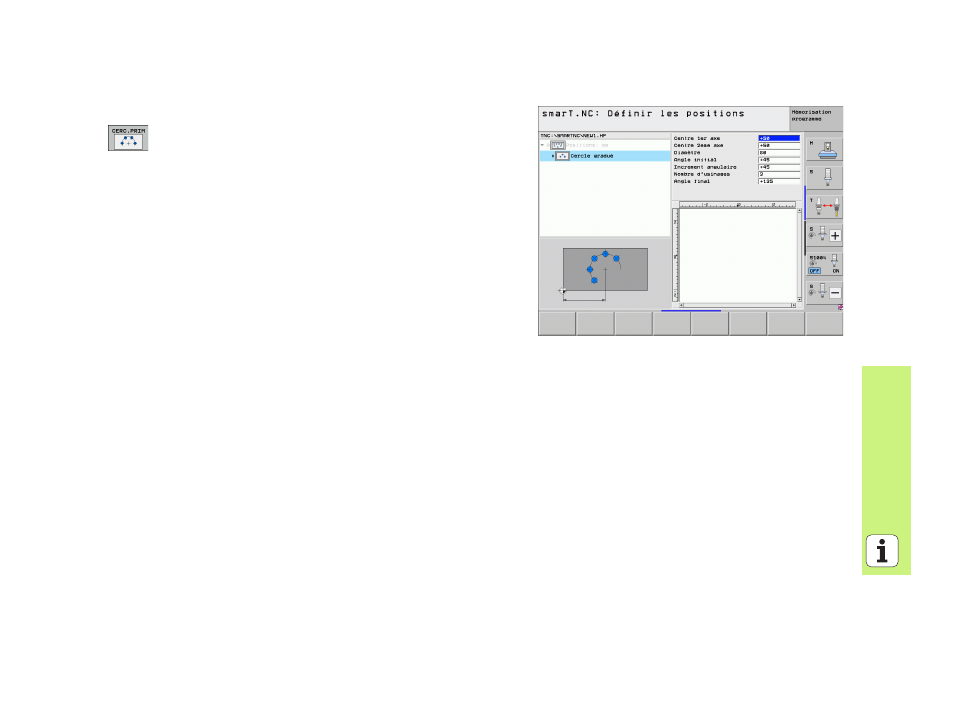

Arc de cercle
U Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
U Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe secondaire du plan d'usinage
U Diamètre : Diamètre du cercle
U Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (p. ex. X avec l'axe d'outil Z). Valeur positive ou négative
possible
U Incrément angulaire : Angle polaire incrémental entre deux
positions d'usinage. Valeur positive ou négative possible
Une modification de l'incrément angulaire entraîne
automatiquement une modification de l'angle final
programmé
U Nombre d'usinages : Nombre total de positions d'usinage sur
le cercle
U Angle final : Angle polaire du dernier trou. Axe de référence:
Axe principal du plan d'usinage actif (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible Une
modification de l'angle final entraîne automatiquement une
modification de l'incrément angulaire qui a déjà été
éventuellement programmé
