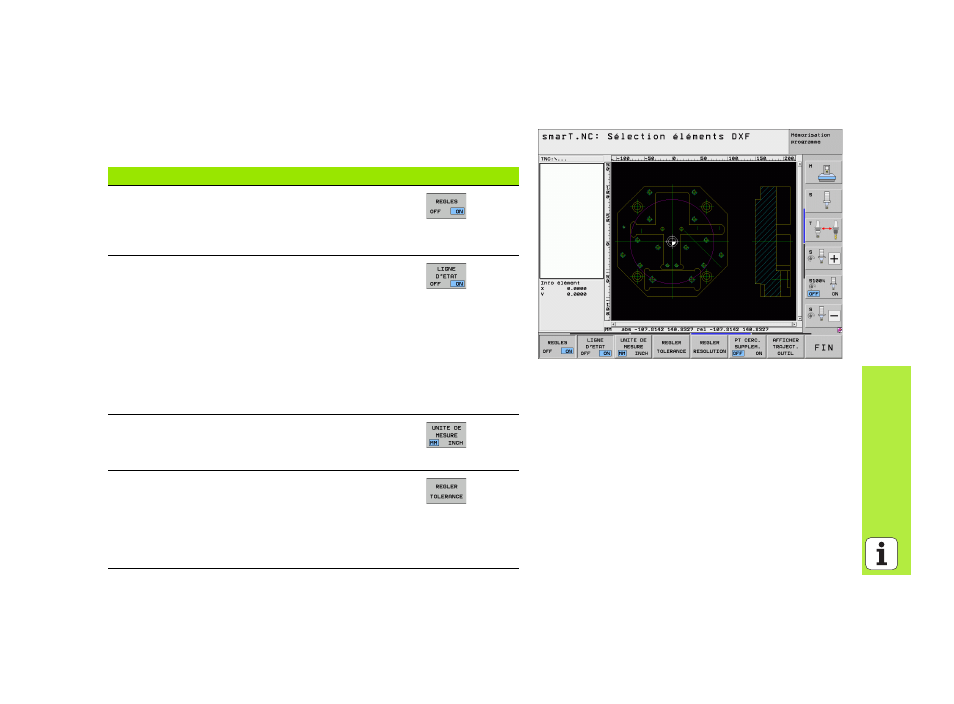

Configurations par défaut
La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
Afficher/ne pas afficher les règles: La TNC affiche les
règles sur les bords gauche et supérieur du plan. Les
valeurs indiquées sur les règles se réfèrent au point
zéro du dessin.
Afficher/ne pas afficher la barre d'état: La TNC
affiche la barre d'état dans le bord inférieur du plan.
La barre d'état contient les informations suivantes:
„ Unité de mesure active (MM ou INCH)
„ Coordonnées X et Y de la position courante de la
souris
„ En mode SELECTION CONTOUR, la TNC affiche si
le contour sélectionné est ouvert (open contour)
ou fermé (closed contour)
Unité de mesure MM/INCH: Configurer l'unité de
mesure du fichier DXF. La TNC délivre également le
programme de contour avec cette unité de mesure
Régler la tolérance. La tolérance définit la distance
autorisée entre deux éléments de contour voisins.
Cette tolérance vous permet de compenser des
imprécisions générées lors de la création du dessin.
La configuration par défaut dépend de la taille du
fichier DXF en entier
