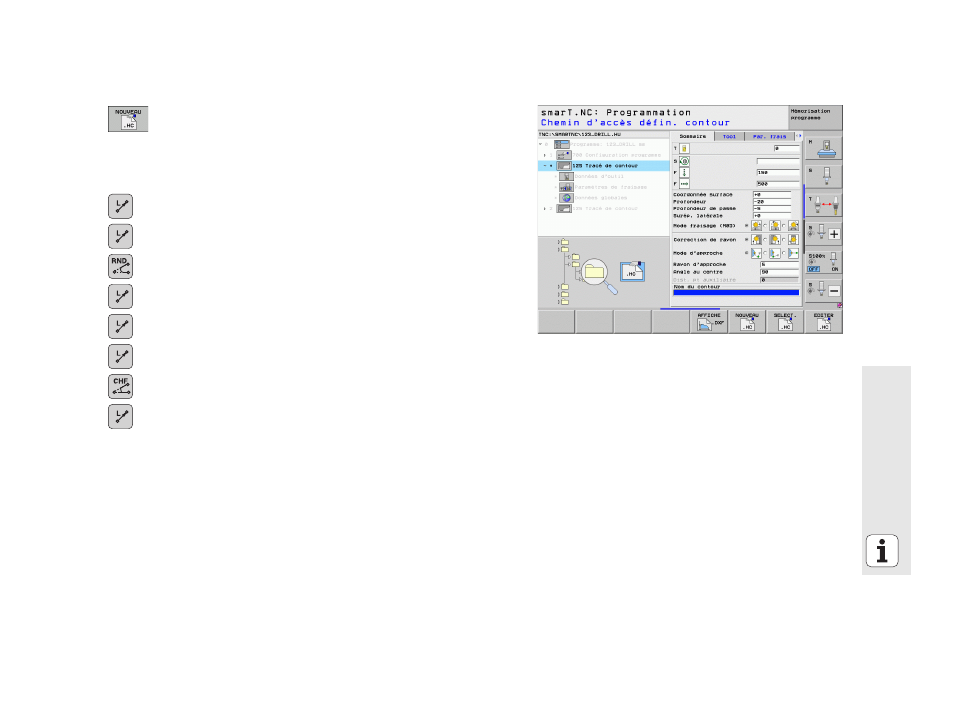

Le champ d'introduction Nom du contour est actif. Créer un
nouveau programme de contour: smarT.NC ouvre une
fenêtre auxiliaire où vous introduisez le nom du contour.
Introduire le nom du contour, valider avec la touche ENT;
smarT.NC se trouve maintenant en mode de
programmation du contour
U
Avec la touche L, définir le point initial du contour en X et Y:
X=10, Y=10; l'enregistrer avec la touche END
U
Avec la touche L, aborder le point
2
: X=90; l'enregistrer avec
la touche END
U
Avec la touche RND, définir le rayon d'arrondi de 8 mm;
l'enregistrer avec la touche END
U
Avec la touche L, aborder le point
3
: Y=80; l'enregistrer avec
la touche END
U
Avec la touche L, aborder le point
4
: X=90, Y=70;
l'enregistrer avec la touche END
U
Avec la touche L, aborder le point
5
: Y=10; l'enregistrer avec
la touche END
U
Avec la touche CHF, définir le chanfrein de 6 mm;
l'enregistrer avec la touche END
U
Avec la touche L, aborder le point final
6
: X=10; l'enregistrer
avec la touche END
U
Enregistrer le programme du contour avec la touche END:
smarT.NC est maintenant à nouveau dans le formulaire de
définition de l'usinage du contour
U
Enregistrer l'opération complète d'usinage du contour avec
la touche END. L'opération d'usinage du contour est
entièrement définie
U
Tester et exécuter l'usinage du programme ainsi créé de la
manière décrite précédemment
