HEIDENHAIN TNC 320 389

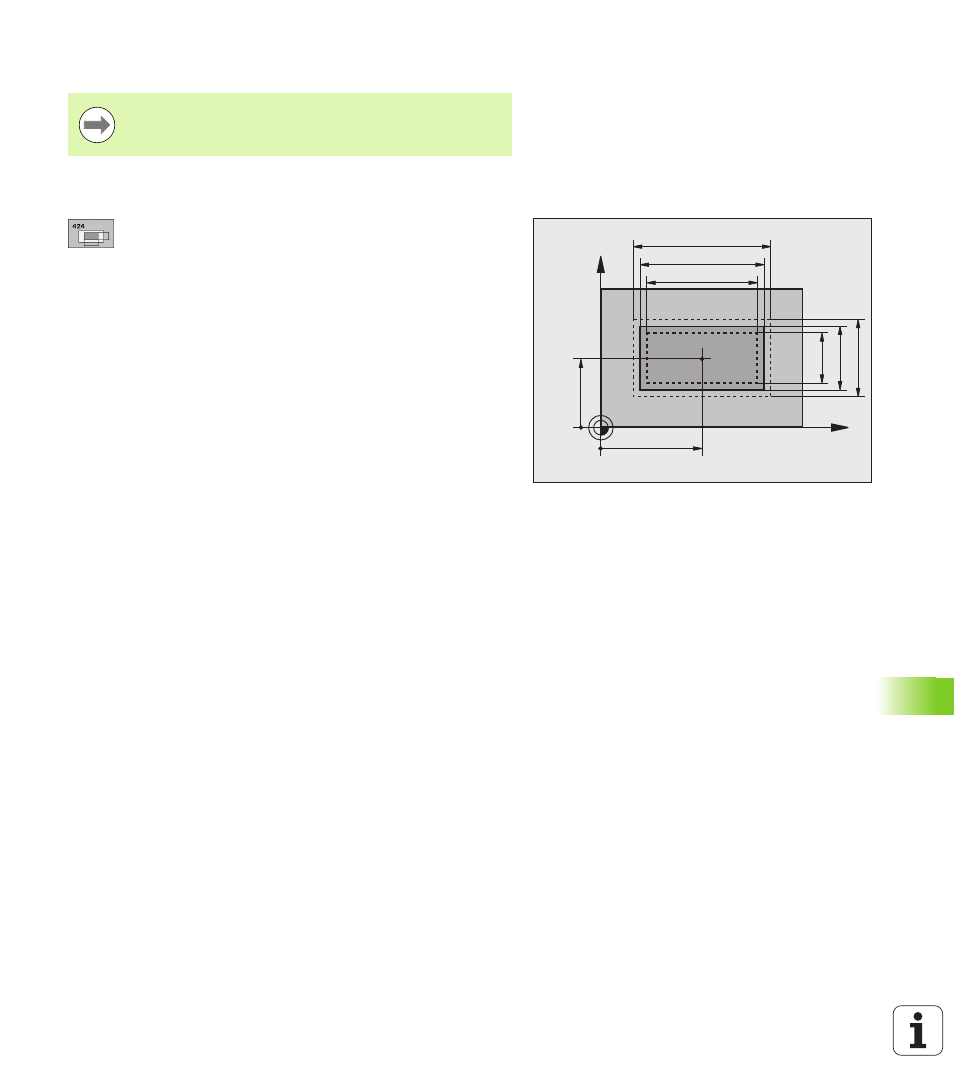

16.8 MESURE EXTERIEUR RECT
ANGLE (cy
c
le 424, DIN/ISO: G424)
Attention lors de la programmation:
Paramètres du cycle
U Centre 1er axe Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Longueur 1er côté Q282: Longueur du tenon
parallèle à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Longueur 2ème côté Q283: Longueur du tenon
parallèle à l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
