Paramètres du cycle – HEIDENHAIN TNC 320 (340 55x-04) Cycle programming Manuel d'utilisation
Page 297
HEIDENHAIN TNC 320
297
14.4 R
O
T
A
TION DE BA
SE à par
tir de
deux t
e
nons (cy
c
le 402, DIN/ISO: G402)

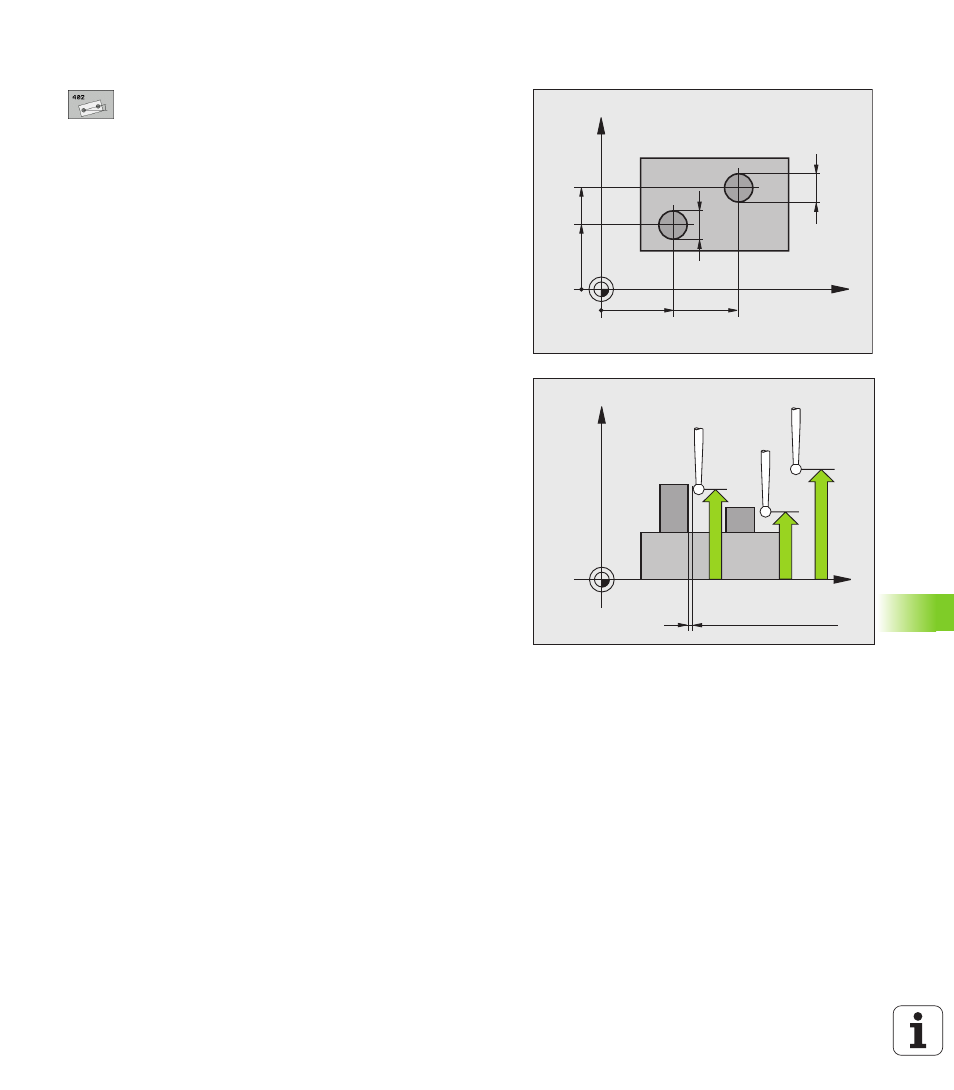

Paramètres du cycle
U
1er tenon: Centre sur 1er axe (en absolu): Centre du
1er tenon dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
1er tenon: centre sur 2ème axe Q269 (en absolu):
Centre du 1er tenon dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
Diamètre tenon 1 Q313: diamètre approximatif du
1er tenon. Introduire de préférence une valeur trop
grande. Plage d'introduction 0 à 99999,9999
U
Haut. mes. tenon 1 dans axe TS Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1. Plage d'introduction -99999,9999
à 99999,9999
U
2ème tenon: centre sur 1er axe Q270 (en absolu):
Centre du 2ème tenon dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
2ème tenon: centre sur 2ème axe Q271 (en absolu):
Centre du 2ème tenon dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
Diamètre tenon 2 Q314: Diamètre approximatif du
2ème tenon. Introduire de préférence une valeur trop
grande. Plage d'introduction 0 à 99999,9999
U
Haut. mes. tenon 2 dans axe TS Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 2. Plage d'introduction -99999,9999
à 99999,9999
U
Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
SET_UP(TCHPROBE.TP)
+
Q320
