HEIDENHAIN TNC 320 377
16.5 MESURE TR
OU (cy
c
le
421, DIN/ISO: G421)

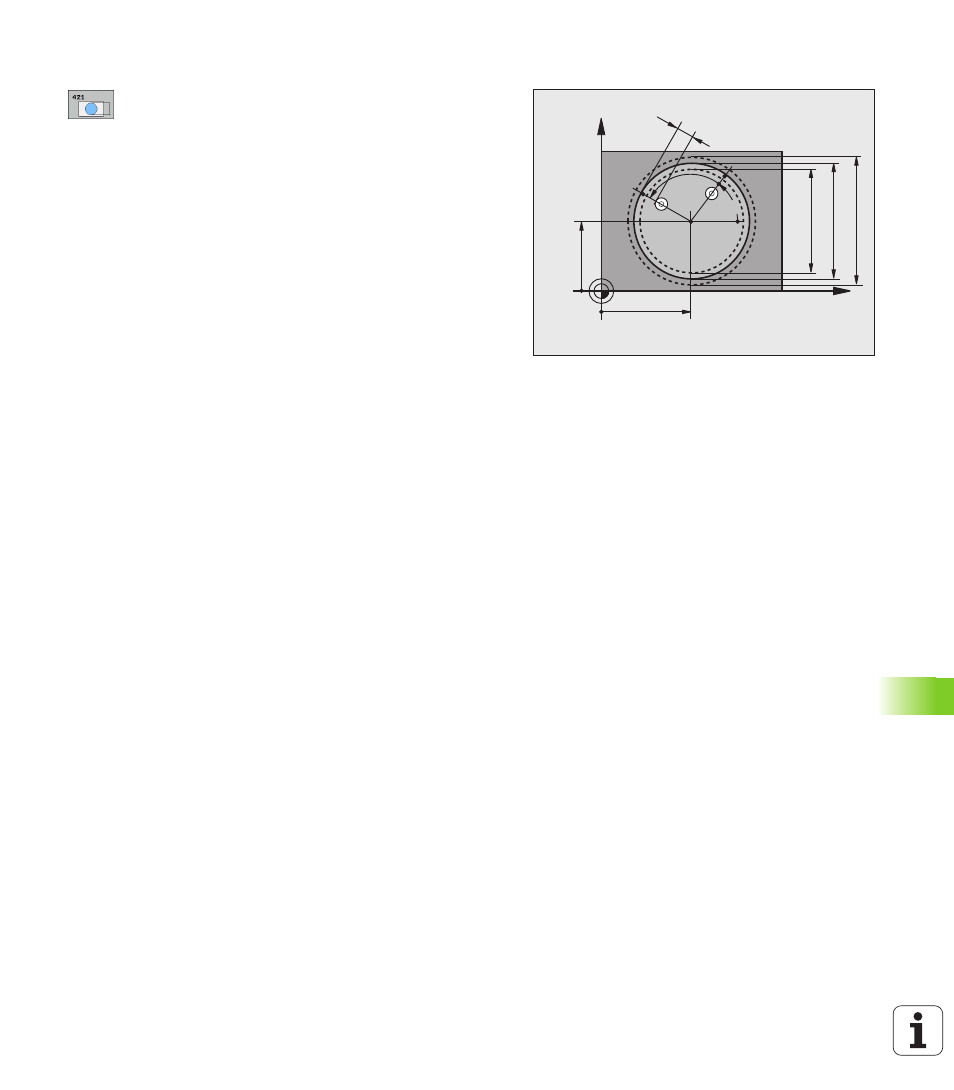

Paramètres du cycle
U Centre 1er axe Q273 (en absolu): Centre du trou dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du trou
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Diamètre nominal Q262: Introduire le diamètre du
trou. Plage d'introduction 0 à 99999,9999
U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
U Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire). Si vous désirez étalonner des
arcs de cercle, programmez un incrément angulaire
inférieur à 90°. Plage d'introduction -120,0000 à
120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
SET_UP(TCHPROBE.TP)
+
Q320
