HEIDENHAIN TNC 320 (340 55x-04) Cycle programming - Manuel (Page 307)

HEIDENHAIN TNC 320 307
14.7 Compenser le désaxag
e d'une
pièce a
v
ec l'ax
e C (cy
c
le 405,
DIN/ISO:
G405)

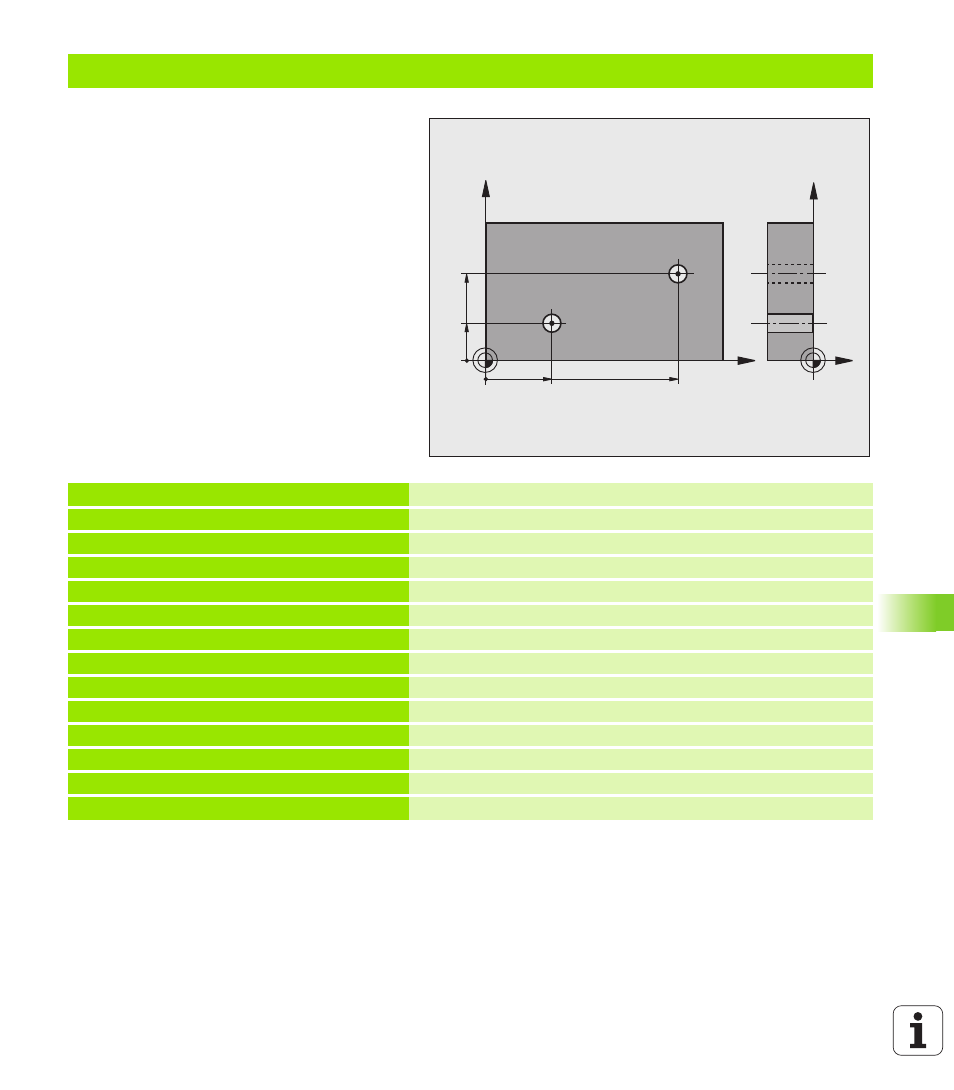

Exemple: Déterminer la rotation de base à l'aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 TROUS
Q268=+25 ;1ER CENTRE 1ER AXE Centre du 1er trou: Coordonnée X
Q269=+15 ;1ER CENTRE 2ÈME AXE Centre du 1er trou: Coordonnée Y
Q270=+80 ;2ÈME CENTRE 1ER AXE Centre du 2ème trou: Coordonnée X
Q271=+35 ;2ÈME CENTRE 2ÈME AXE Centre du 2ème trou: Coordonnée Y
Q261=-5 ;HAUTEUR DE MESURE Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20 ;HAUTEUR DE SÉCURITÉ Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q307=+0 ;ROT. BASE CONFIGURÉE Angle de la droite de référence
Q402=1 ;ALIGNEMENT Compenser le désaxage par rotation du plateau circulaire
Q337=1 ;REMETTRE À ZÉRO Après l'alignement, remettre l'affichage à zéro
3 CALL PGM 35K47 Appeler le programme d'usinage
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
