206 Cycles d'usinage: Corps d'un cylindre
8.5 Ex
emples de pr
ogr
a
mmation
8.5 Exemples de programmation

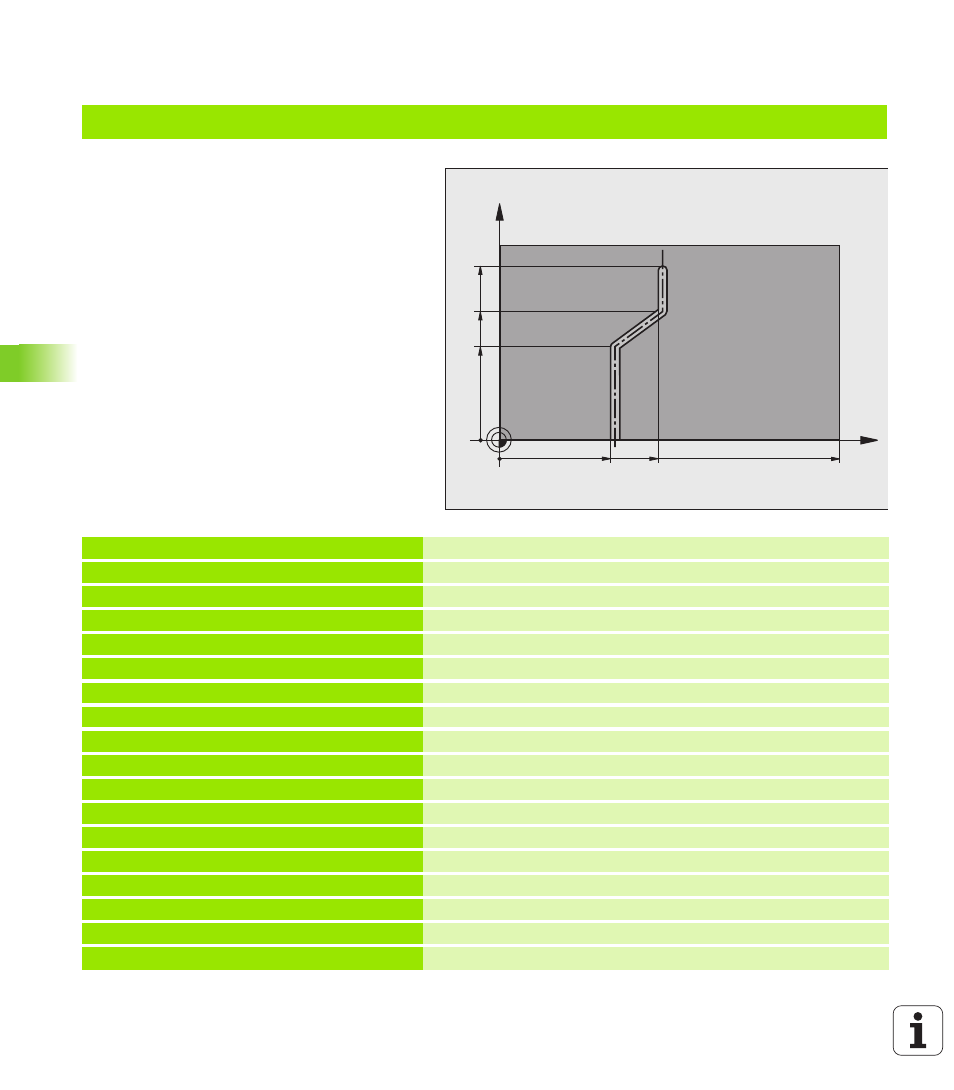

Exemple: Corps d'un cylindre avec le cycle 27
Remarque:
„ Machine équipée d'une tête B et d'une table C
„ Cylindre bridé au centre du plateau circulaire.
„ Le point de référence est situé au centre du
plateau circulaire
„ Définition de la trajectoire centrale dans le
sous-programme de contour
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Y S2000 Appel de l’outil, axe d’outil Y
2 L Y+250 RO FMAX Dégager l'outil
3 L X+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
4 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
5 CYCL DEF 14.1 LABEL CONTOUR 1
6 CYCL DEF 27 CORPS DU CYLINDRE Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
7 L C+0 R0 FMAX M3 Pré-positionner le plateau circulaire
8 CYCL CALL Appel du cycle
9 L Y+250 R0 FMAX M2 Dégager l'outil, fin du programme
X
Y
157
52.5
40
35
60
70
