HEIDENHAIN MANUALplus 620, CNC PILOT 640
299
4.1
9
Cy
cles de filetag
e

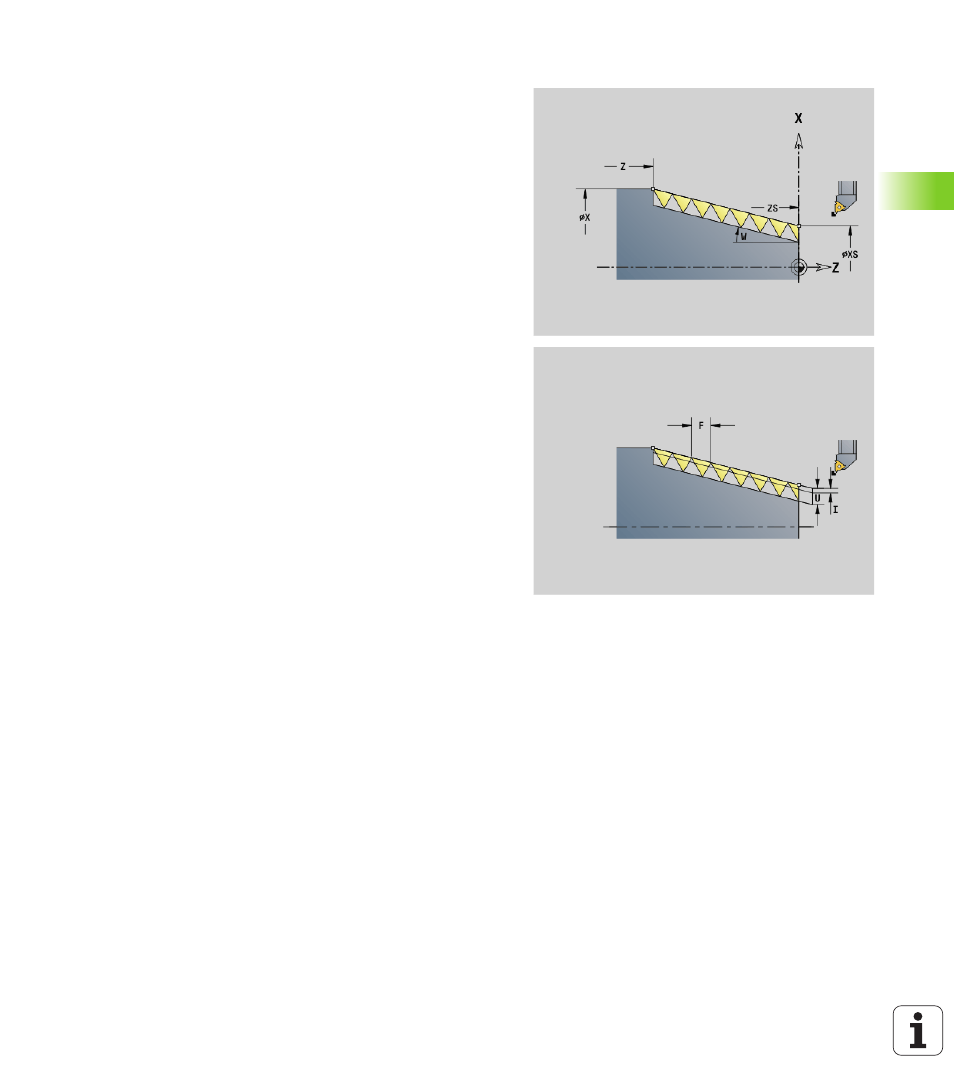

Cycle simple de filetage G32
G32 usine un filet simple, quel que soit son sens et sa position
(filetage longitudinal, conique ou transversal; intérieur ou extérieur).
Paramètres
X Point final du filet (Cote de diamètre)
Z Point final du filet
XS Point initial du filet (Cote de diamètre)
ZS Point initial du filet
BD Filetage extérieur/intérieur:
 0: filetage extérieur
 1: filetage intérieur
F Pas du filet
U Profondeur de filetage
Pas d'introduction : la profondeur de filetage est calculée
automatiquement :
 Filetage extérieur (0.6134 * F)
 Filetage intérieur (0.5413 * F)
I Profondeur de coupe max.
IC Nombre de passes La passe est calculée à partir de IC et de U.
Utilisable avec :
 V=0 (Section de coupe constante)
 V=1 (passe constante)
V Type de plongée (par défaut: 0)
 0: Section de coupe constante à chaque passe
 1: Passe constante
 2 : avec répartition de passe restante Première passe =
„reste“ de la division profondeur du filet/profondeur de
coupe La „dernière passe“ est répartie en 1/2, 1/4, 1/8 et 1/
8 de passe.
 3: La plongée est calculée à partir du pas et de la vitesse de
rotation
 4: comme MANUALplus 4110
 5 : passe constante (comme dans 4290)
 6 : constante avec reste (comme dans 4290)
H Type de décalage pour lisser les flancs du filet (par défaut: 0)
 0: sans décalage
 1 : décalage à gauche
 2 : décalage à droite
 3: décalage alternativement à droite/gauche
K Longueur de fin de filet (par défaut: 0)
W Angle du cône (plage: –45° < W < 45°) – (par défaut: 0)
Position du filet conique par rapport à l'axe longitudinal ou
transversal:
 W>0: Contour montant (dans le sens de l'usinage)
 W<0: Contour plongeant
