HEIDENHAIN MANUALplus 620, CNC PILOT 640
211
4.4 Eléments de f
o
rm
e d'un cont
our

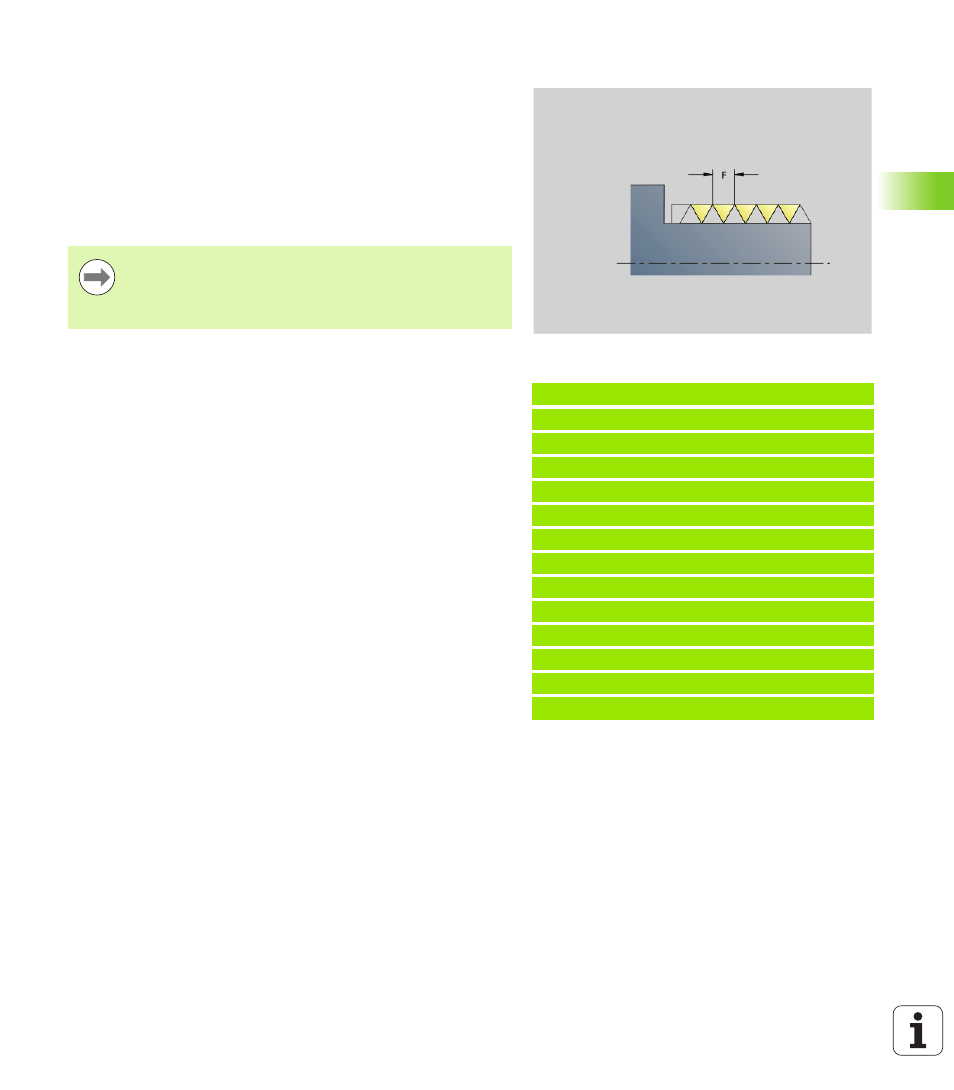

Filet (standard) G34-Géo
G34 définit un filetage simple ou chaîné, extérieur ou intérieur (filetage
au pas fin ISO métrique DIN 13, série 1). La Commande calcule toutes
les valeurs nécessaires.
Vous chaînez les filetages en programmant successivement plusieurs
séquences G1/G34.
Exemple : G34
. . .
PIECE FINIE
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [ISO métrique]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G34 F1.5 [filet au pas fin ISO métrique]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Paramètres
F
Pas du filetage (par défaut: pas du filetage issu du tableau
standard)
Avant G34 ou dans la séquence CN avec G34,
programmez un élément de contour linéaire en tant
qu'élément de référence.
Usinez le filet avec G31.
