176
Units Smart.Turn pour l' axe Y
3.3 Units – F
raisag
e
, ax
e Y

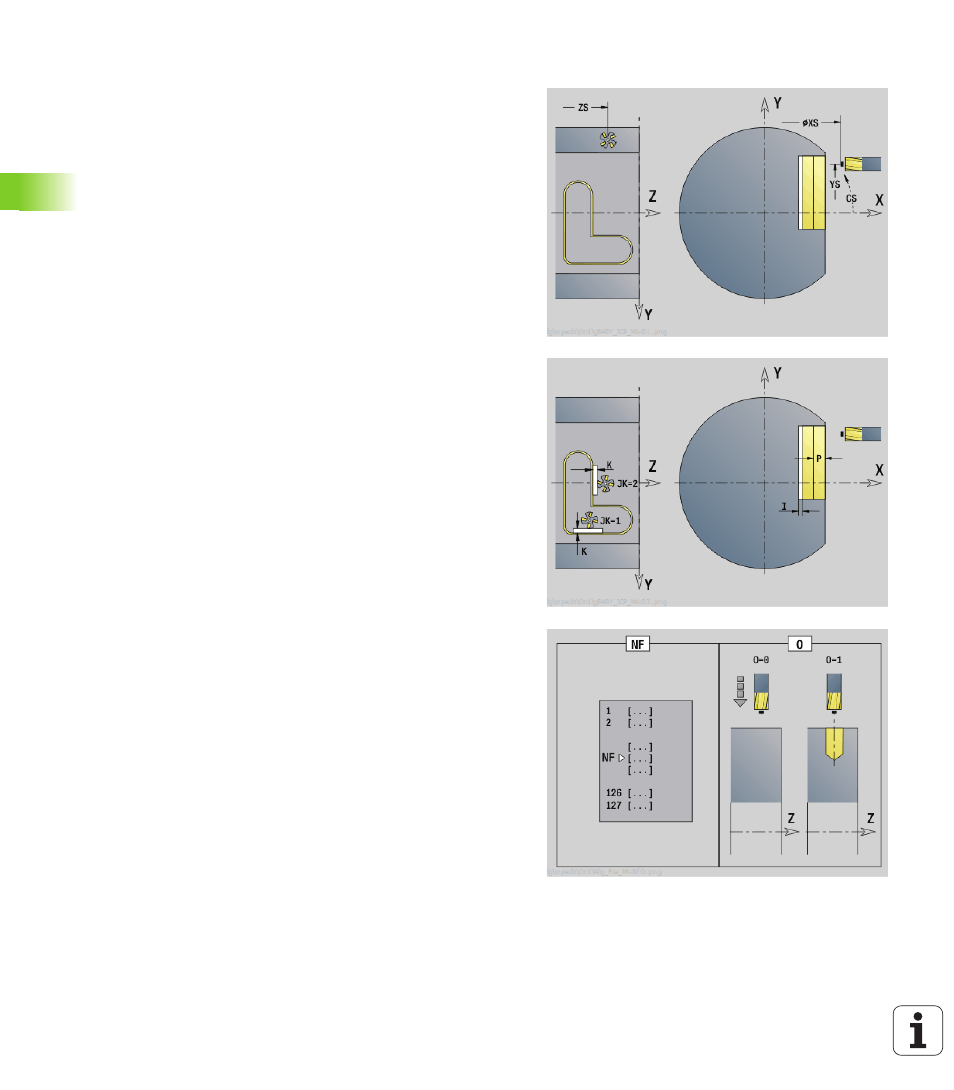

Unit „Fraisage de contour ICP plan YZ“
L'Unit usine le contour défini avec ICP dans le plan YZ.
Nom de l'unit : G840_Con_Y_Envel / cycle : G840 (voir à la page 353)
Accès à la banque de données technologiques :
 Mode d'usinage: Fraisage finition
 Paramètres variables: F, S, FZ, P
Paramètres du formulaire Contour
FK
voir à la page 60
NS Numéro de séquence initial du contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
P2 Profondeur du contour (cote de rayon)
Paramètres du formulaire Cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
O Comportement de plongée
 0: droite – Le cycle déplace l'outil au point initial, plonge
en avance travail et fraise le contour.
 1: dans l'avant-trou – Le cycle positionne l'outil au-
dessus de la position de pré-perçage, plonge et fraise le
contour.
NF Marque de position (seulement quand O=1)
RB Plan de retrait (cote de diamètre)
Autres formulaires :
voir à la page 58
