HEIDENHAIN MANUALplus 620, CNC PILOT 640
193
4.1 Pr
ogr
ammation selon DIN/ISO

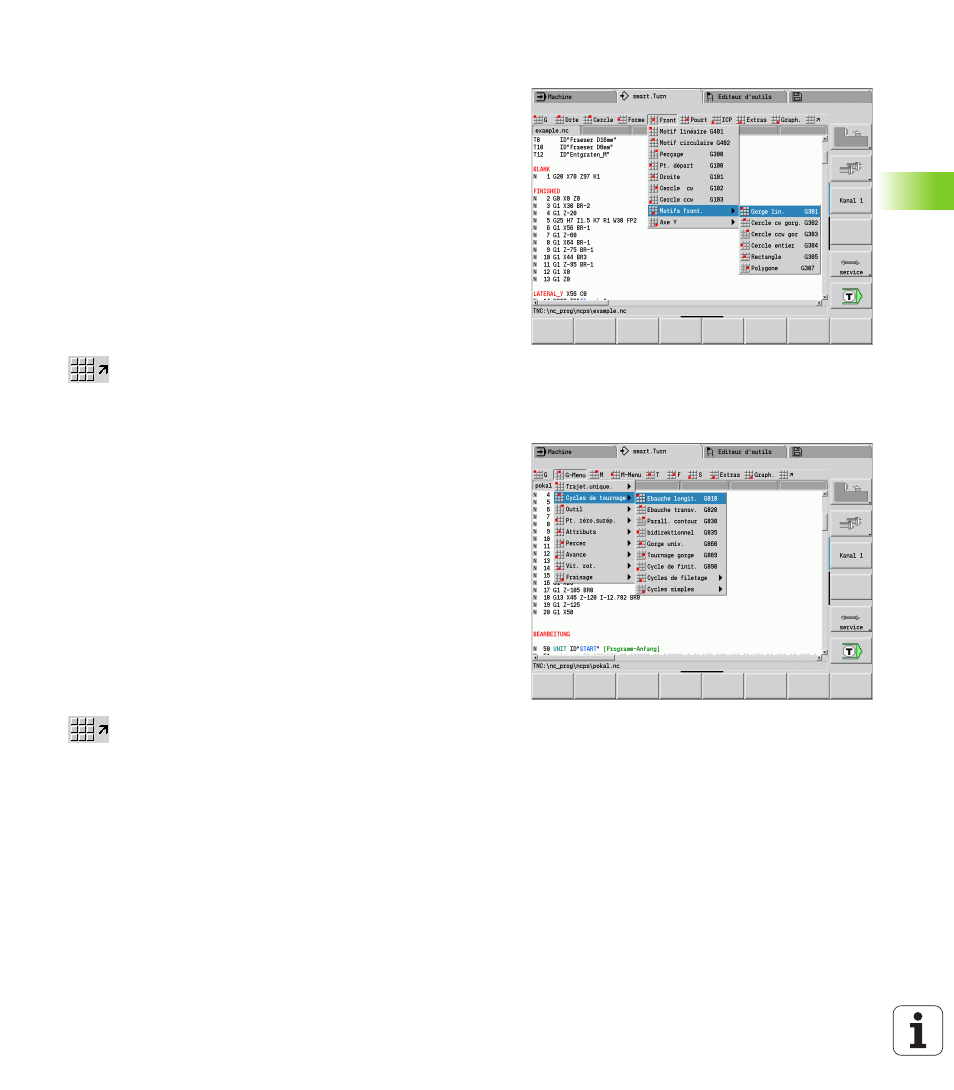

Groupe de menu „Géométrie“
Le groupe de menus „Géo (métrie)“ contient des fonctions pour la
description de contour. Vous atteignez ce groupe de menu dans le
mode DIN/ISO en activant le menu „Géo“
Vue d'ensemble des fonctions:
 G
: Introduction directe d'une fonction G
 Droite
: Introduction d'une droite (G1)
 Cercle : Description d'un arc de cercle (G2, G3, G12, G13)
 Forme : Description d'éléments de forme
 Front : Fonctions pour la description du contour sur la face frontale
 Enveloppe : Fonctions pour la description du contour sur
l'enveloppe
 ICP, Extras, Graph. : (voir „Sous-menus communs utilisés” à la page
38)
 retour au menu principal DIN/ISO
Groupe de menu „Usinage“
Le groupe de menus „Usin(age)“ contient les fonctions pour la
programmation de l'usinage. Vous atteignez ce groupe de menu dans
le mode DIN/ISO en activant le menu „Usin“.
Vue d'ensemble des fonctions:
 G : Introduction directe d'une fonction G
 G-Menu
: Groupes de menus pour les opérations d'usinage
 M
: Introduction directe d'une fonction M
 M-Menu : Groupes de menus pour les fonctions auxiliaires
 T : Appel d'outil direct
 F : Avance par tour G95
 S : Vitesse de coupe G96
 Extras, graphique : (voir „Sous-menus communs utilisés” à la page
38)
 retour au menu principal DIN/ISO
