144
Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

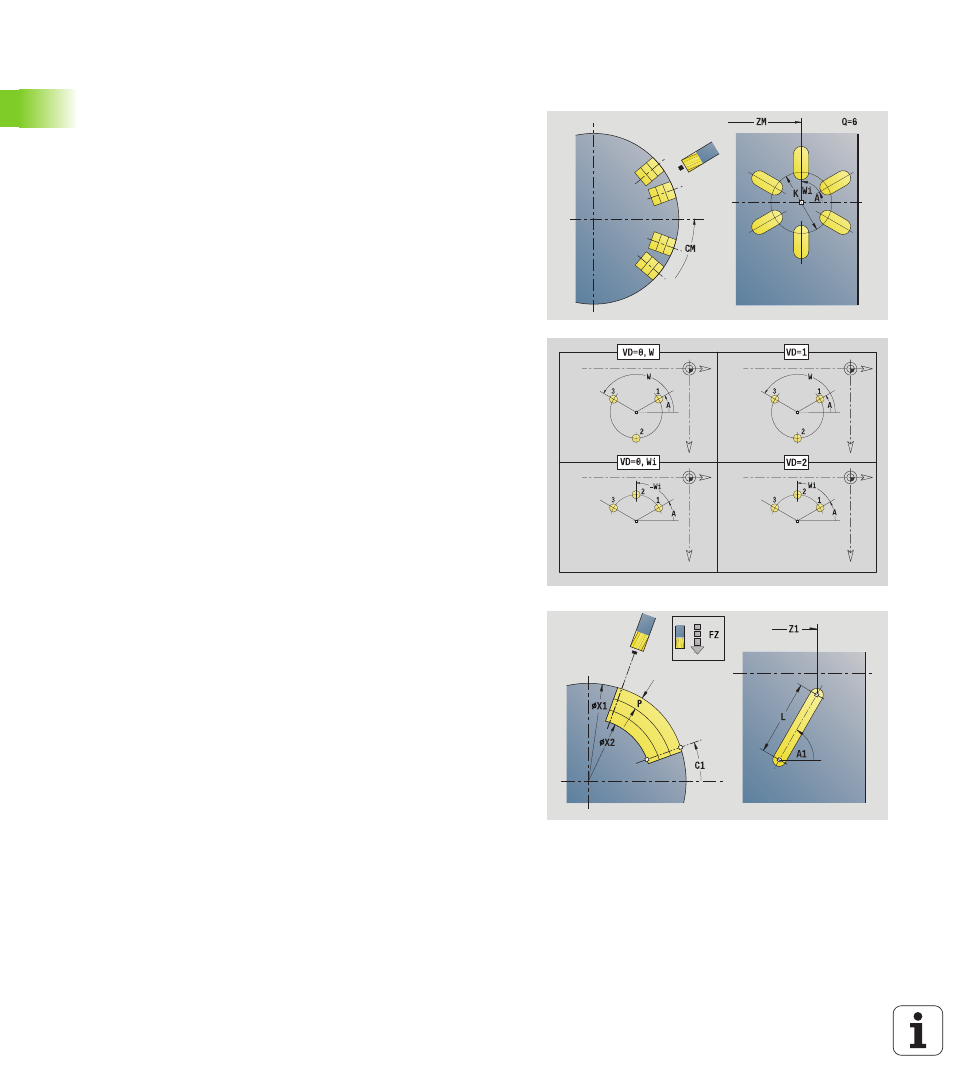

Unit „Modèle circulaire de rainurage sur
l'enveloppe"
L'Unit réalise un modèle circulaire de rainures circulaires
équidistantes, sur l'enveloppe. Le point de départ des rainures
correspond aux positions du modèle. Les longueurs et positions des
rainures sont à définir dans l'Unit. La largeur de la rainure correspond
au diamètre de la fraise.
Nom de l'unit : G792_Circ_Envel_C / cycle : G792 (voir à la page 342)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Modèle
Q
Nombre de rainures
ZM, CM Centre du modèle
A
Angle départ
Wi Incrément angulaire
K Diamètre du modèle
W Angle final
V Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi: Signe de Wi détermine le sens (Wi<0:
Sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Bord supérieur de fraisage (cote de diamètre)
X2 Fond de la rainure (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
P Plongée max.
FZ Avance de plongée
Autres formulaires :
voir à la page 58
