3.5 Fonctionnement avec la station de télésurveillance STAM-1 / STAM-2

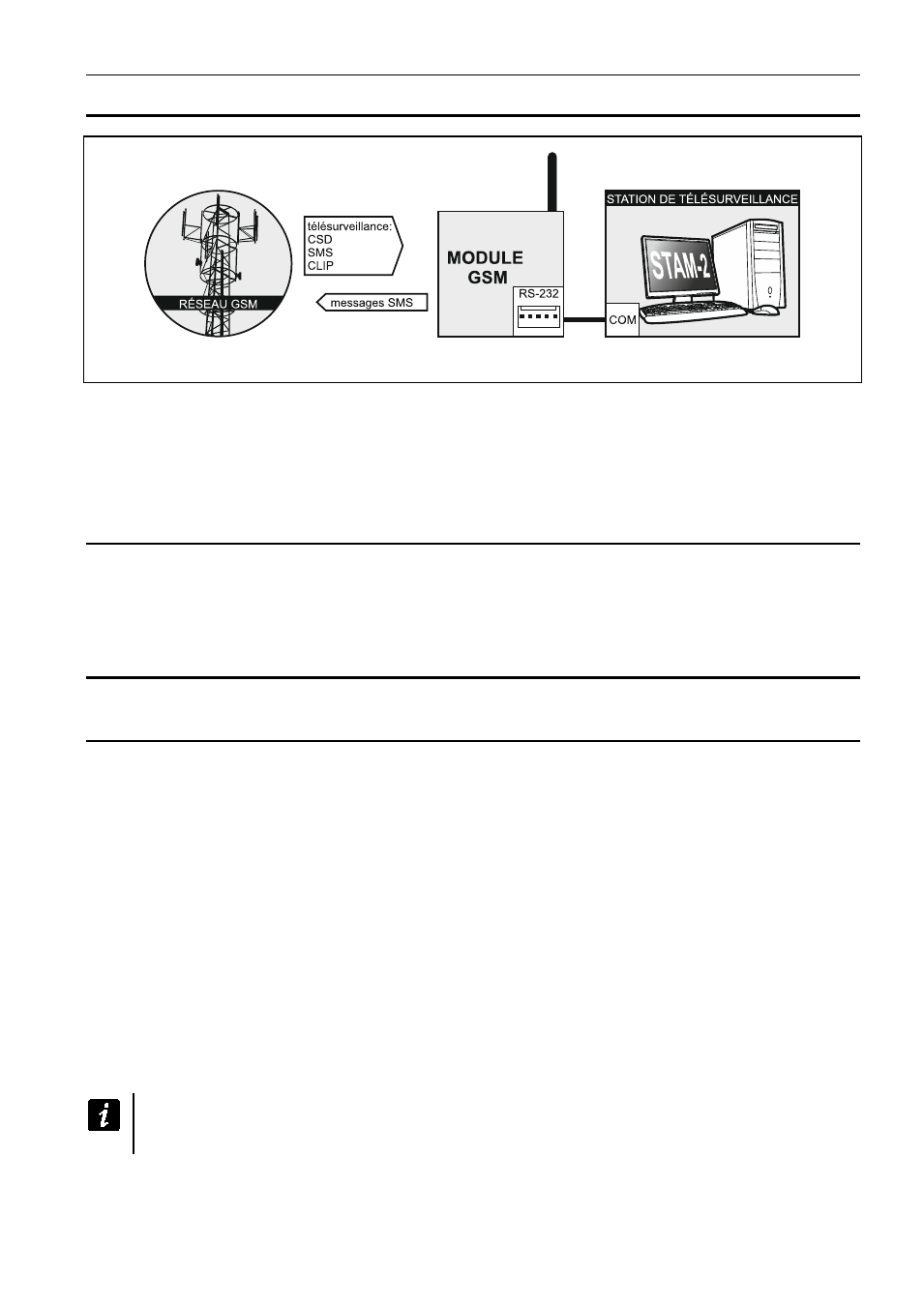

Fig. 5. Module fonctionnant avec la station de télésurveillance STAM-2.
Le module connecté à la station de télésurveillance STAM-1 / STAM-2 permet de recevoir
les événements transmis sous forme de SMS ou CLIP. S’il fonctionne avec la station
de télésurveillance STAM-2, il permet aussi de recevoir la transmission de données CSD
avec les codes d’événements ainsi que d’envoyer des messages SMS par la station
de télésurveillance.
3.6 Fonctionnement avec les centrales PBX
Le module peut fonctionner avec l’autocommutateur téléphonique privé (PBX) comme
une ligne externe supplémentaire. Il peut être utilisé pour réaliser des appels sortants
aux numéros des téléphones portables et ainsi optimiser des couts supportés.
4. Description du module
4.1 Description de la carte électronique
Description des bornes :
OT1...OT4 – sorties de types OC (si actives, court-circuitées à la masse en état normal) :
OT1 - sortie de commande.
OT2 - sortie de commande ou de signalisation d’un problème
de télésurveillance (voir : « OT2 – p. télésur. » p. 30).
OT3 - sortie de commande et de signalisation d’une panne de la ligne
téléphonique (voir : « OT3 – panne.l.tél. » p. 30).
OT4 - sortie de signalisation d’une panne de la ligne téléphonique et/ou
d’un problème de connexion au réseau GSM (voir : « OT4 –
uniquement GSM » p. 30).
+V – sortie d’alimentation (12 V DC ±15%).
IN1–IN4 – entrées du module.
-V – masse d’alimentation (dédiée aux dispositifs externes alimentés par
la sortie +V).
Les bornes -V et GND sont dédiées à différentes utilisations et ne peuvent pas être
électriquement connectés.
+12V – entrée d’alimentation (12 V DC ±15%).
GND – masse.
