GSM-4/GSM-5 SATEL 26
incorrectes, l'adresse et le port du serveur avec lequel la communication doit être
établie seront téléchargés à partir des paramètres programmés dans le module.

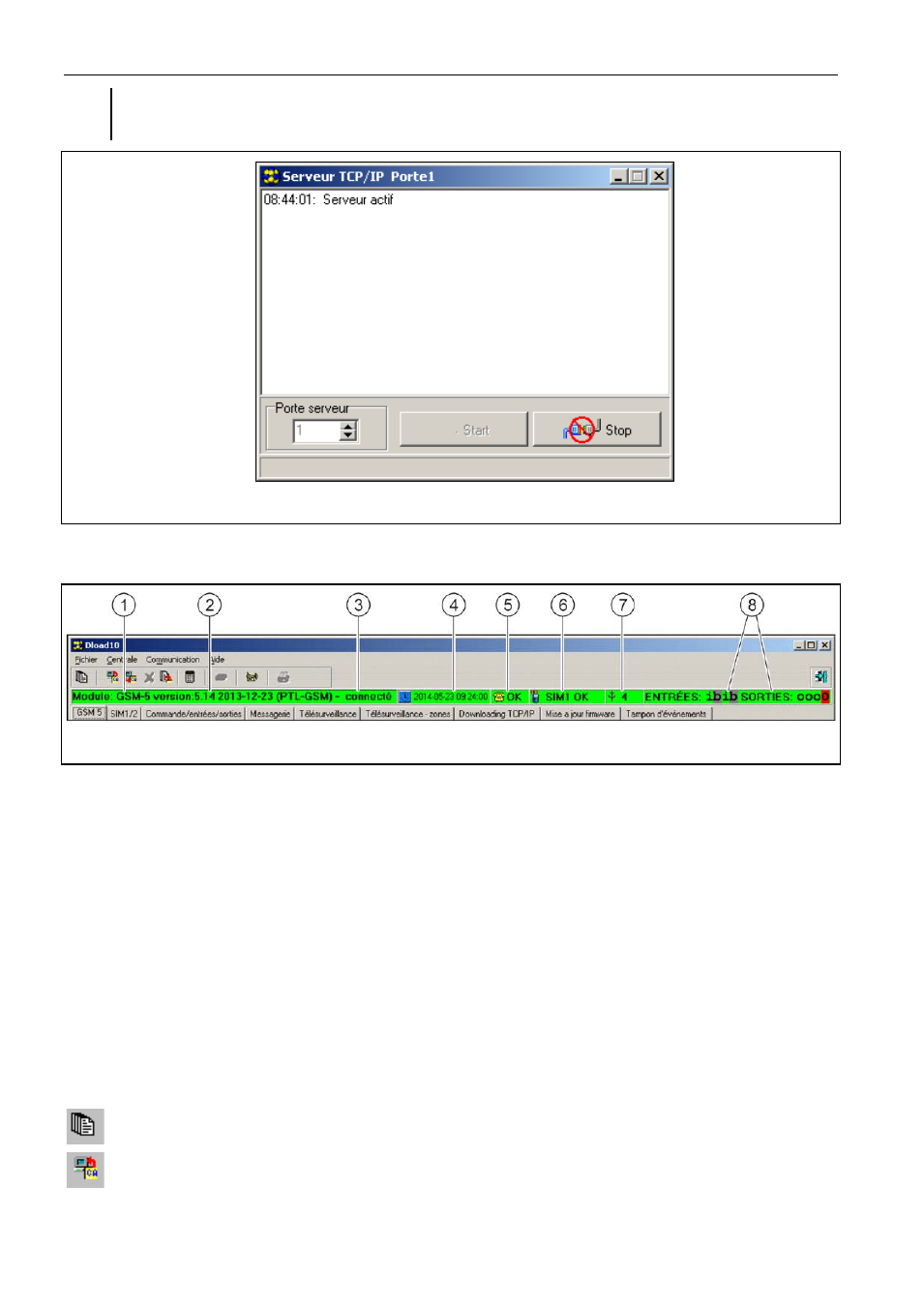

Fig. 13. Fenêtre « TCP/IP ».
6.2.3 Menu principal du logiciel D LOAD 10
Fig. 14. Menu principal du logiciel D LOAD 10.
Légende de la figure 14 :
1 - type du module.
2 - version du programme du module (numéro de la version et date de compilation).
3 - information sur le déroulement de l'enregistrement/de la lecture des données.
4 - heure et date selon l’horloge du module. Lors de la connexion au réseau, le module
met à jour automatiquement ces données si l’opérateur de l’utilisateur propose cette
fonction et que l’option « Heure Internet » est activée.
5 - information sur l’état de la ligne téléphonique analogique.
6 - information sur l’état du téléphone GSM (avec carte de base SIM).
7 - niveau du signal reçu par l’entente GSM.
8 - information sur l’état des entrées et des sorties (identique à celle sur l’écran LCD
du module – voir p. 11).
Boutons:
Evénements – bouton ouvre la fenêtre l’onglet « Tampon d’événements ».
Lecture – bouton permet la lecture de données du module.
