GSM-4/GSM-5 SATEL 10

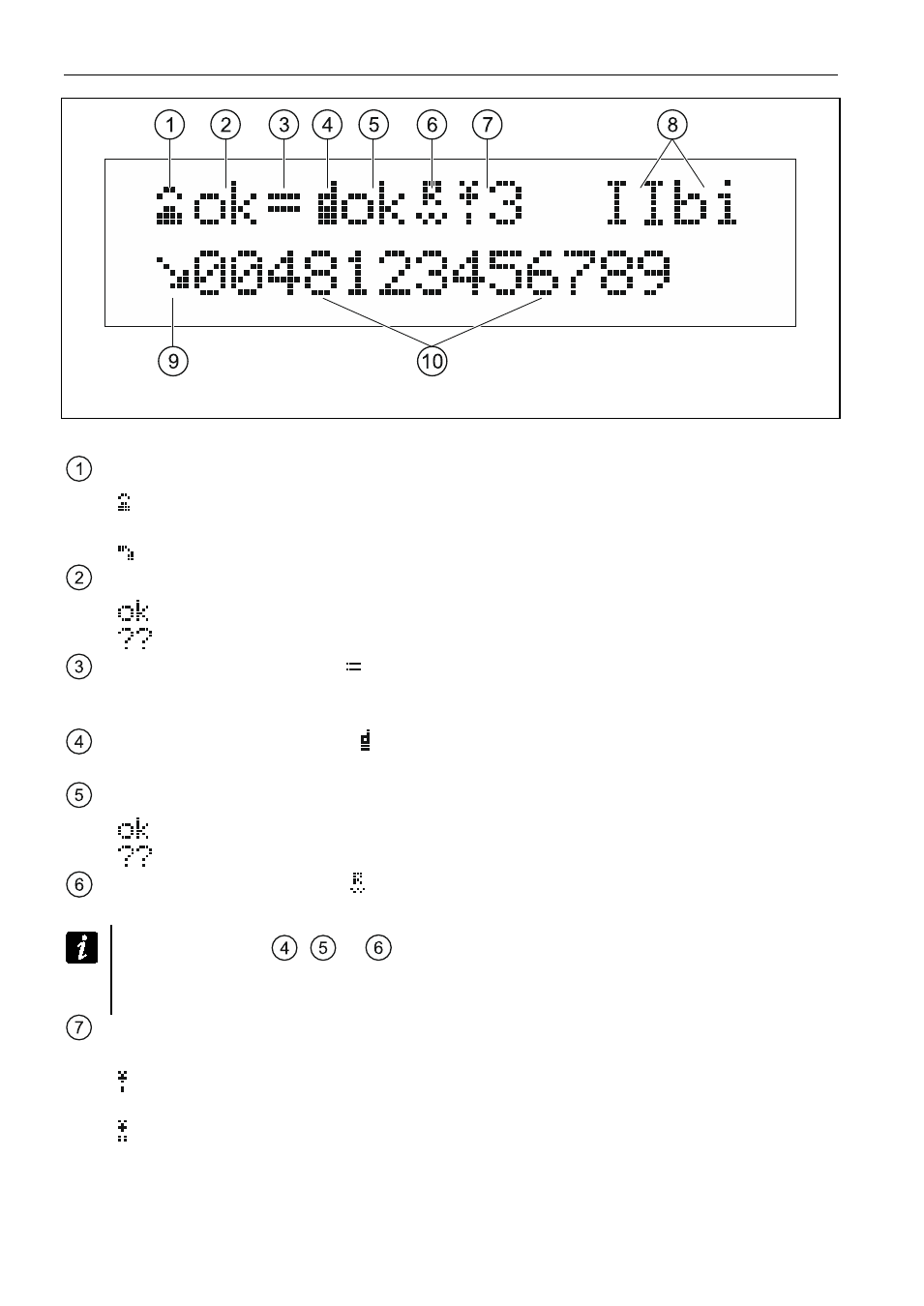

Fig. 8. Informations présentées sur l’écran du module GSM.
Légende de la figure 8 :
peuvent être affichés les symboles suivants :
ligne téléphonique analogique OK ; s’il clignote, la ligne téléphonique est
en panne ;
combiné raccroché du téléphone connecté à la sortie de ligne téléphonique.
peuvent être affichées les informations suivantes :
ligne téléphonique analogique OK ;
panne de la ligne téléphonique analogique.
peut être affiché le symbole informant que le module est commandé par un dispositif
externe (p.ex. fonctionne en mode fax/modem). Si le symbole clignote, les données
sont reçues ou envoyées de la station de télésurveillance STAM-2.
peut être affiché le symbole désignant le téléphone GSM. Si le symbole clignote,
le téléphone GSM est en panne.
peuvent être affichées les informations suivantes :
téléphone GSM OK ;
panne du téléphone GSM.
peut être affiché le symbole informant que le module est connecté avec l’ordinateur
via le port RS-232. Si le symbole clignote, les données sont reçues ou envoyées.
Dans les champs , et peut être affiché le nom du canal de télésurveillance
(GPRS, CSD ou SMS) par lequel le module est en train d’envoyer les codes
d’événements à la station de télésurveillance.
sont présentées les informations sur le signal GSM reçu par l’antenne du module.
Le symbole affiché signifie :
niveau de signal pour le module GSM-4 ou pour l’utilisation de la carte SIM1 par
le module GSM-5 ;
niveau de signal pour l’utilisation de la carte SIM2 par le module GSM-5.
Si le symbole clignote, la connexion au réseau de l’opérateur de la carte SIM est
en cours.
