SATEL GSM-4/GSM-5 9
voyants LED SIM1 et SIM2 indique la carte qui fonctionne avec le module.
logement pour carte SIM (un dans le module GSM-4, deux dans le module GSM-5).
Il n’est pas recommandé d’introduire la carte au logement avant la programmation
de sons code PIN dans le module (si le code est requis). La carte installée dans
le module doit avoir le service GPRS activé, si les codes d’événements doivent être
envoyés en technologie GPRS.
connecteur pour le module de synthèse vocale SM-2.
port RS-232.
prise du bloc d’alimentation externe .
prise de la sortie de ligne téléphonique (connexion pour la centrale d’alarme,
le poste téléphonique ou un autre appareil équipé en transmetteur téléphonique).
prise de l’entrée de ligne téléphonique (ligne RTCP).
transducteur piézoélectrique pour la signalisation sonore.

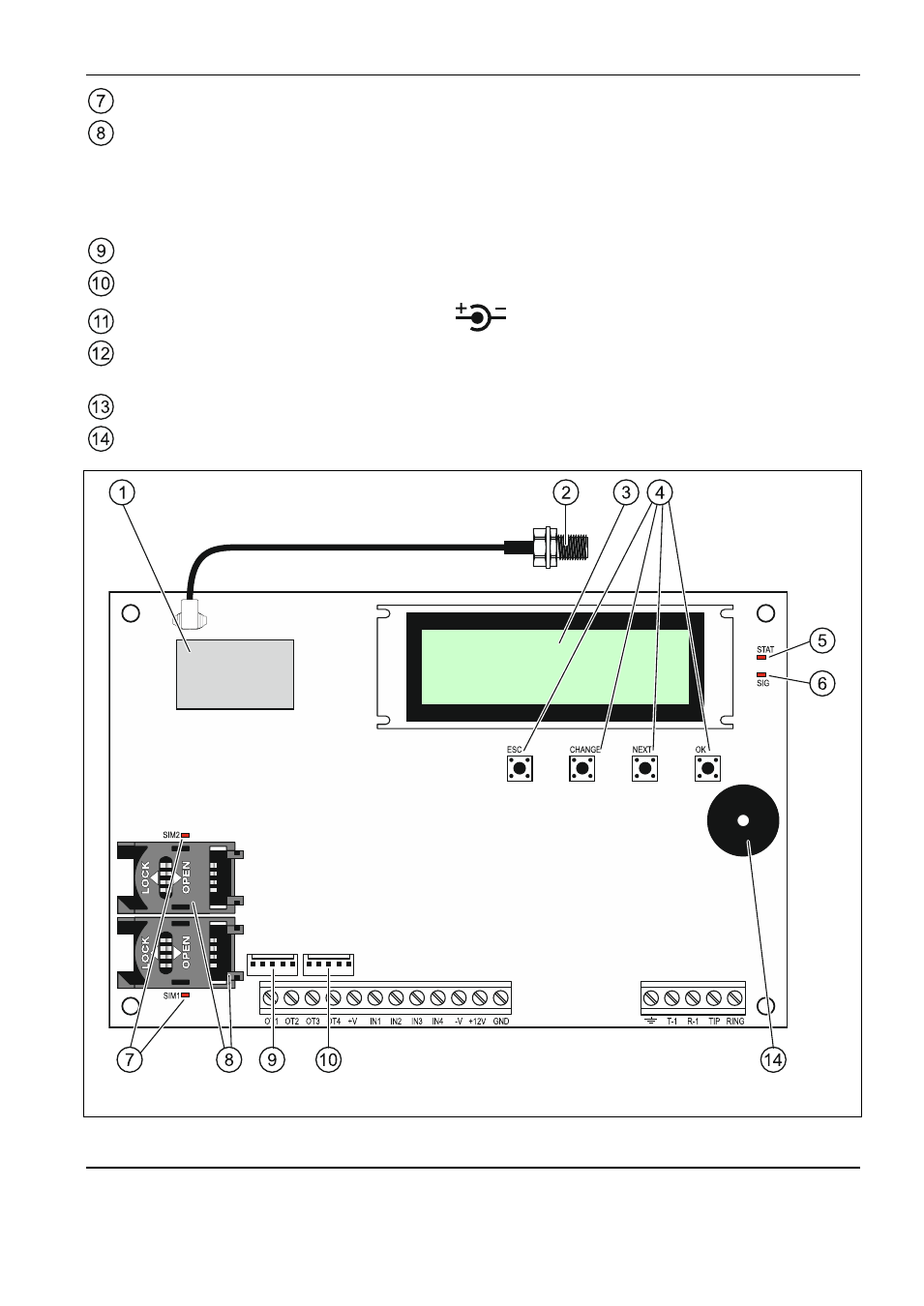

Fig. 7. Vue de la carte électronique du module GSM-5.
4.2 Ecran LCD
L’écran LCD intégré permet de lire les informations sur l’état actuel du module.
