SATEL GSM-4/GSM-5 11

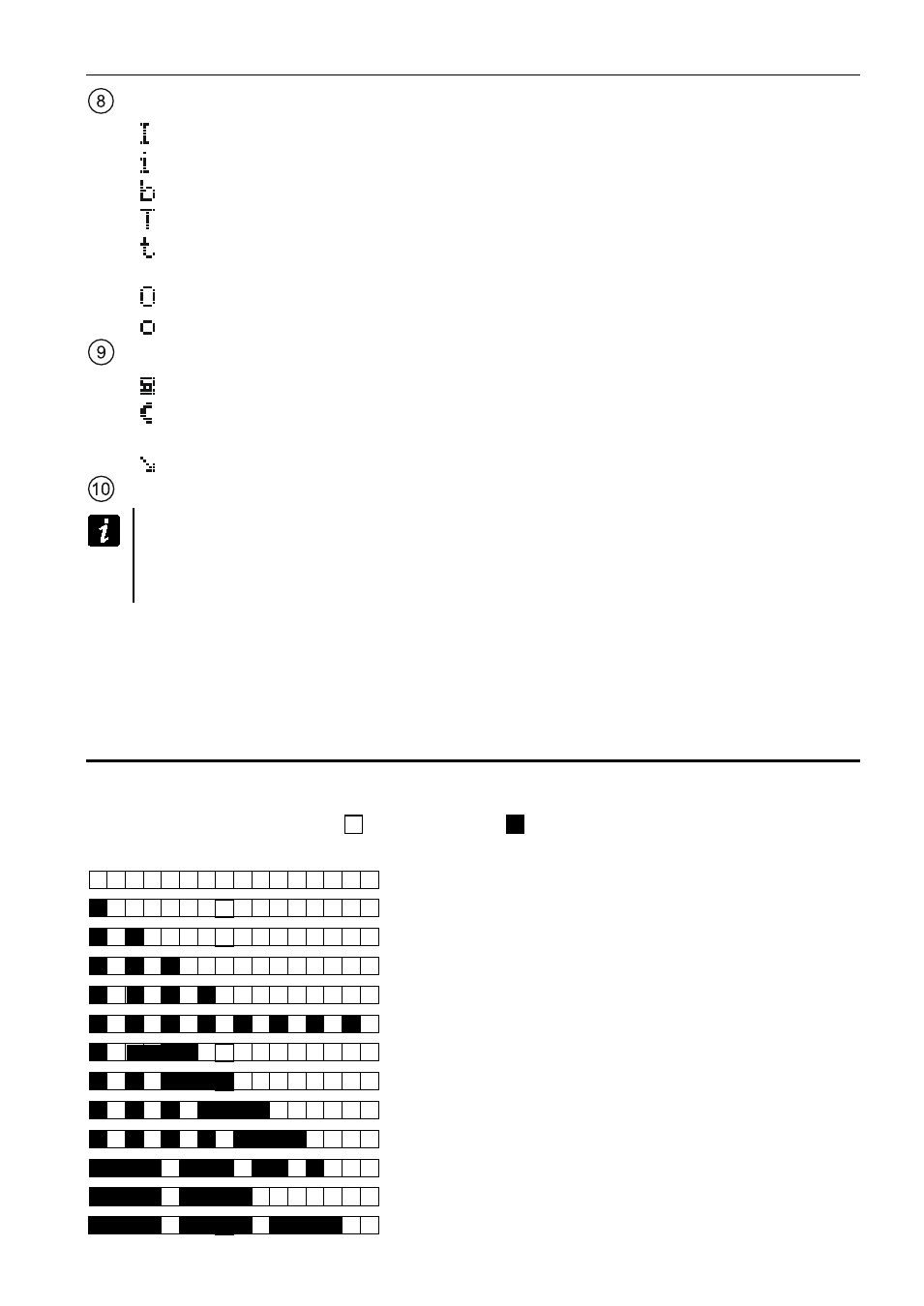

les symboles illustrant l’état d’entrées / de sorties sont affichés en alternance (2 s / 2 s) :
entrée violée ;
entrée en état normal ;
entrée bloquée ;
entrée violée mais le changement de son état ne fait pas activer la notification ;
entrée en état normal mais le changement de son état ne fait pas activer
la notification ;
sortie active ; s’il clignote, la sortie sera active pendant la durée programmée ;
sortie inactive.
peuvent être affichés les symboles suivants :
connexion modem ;
appel sortant initialisé par le dispositif connecté à la sortie de ligne téléphonique
et effectuée par le téléphone GSM du module ;
appel entrant au téléphone GSM du module.
peut être affiché le numéro de téléphone.
Dans la ligne inferieure, peuvent être affichés :
− date et heure,
− message informant sur l’apparition d’un événement spécifique.
L’écran peut aussi servir à la configuration des paramètres du module. Pour afficher le menu
du mode service, et presser et maintenir pendant 1 seconde les boutons CHANGE et NEXT.
Les fonctions sont présentées en deux lignes. Une flèche s’affiche sur le côté gauche
de la fonction sélectionnée.
Le mode de rétroéclairage peut être programmé selon les besoins de l’utilisateur.
4.3 Voyants LED [uniquement GSM-5]
Le mode de signalisation de l’état du module par les voyants LED est présenté ci-dessous
sous forme graphiques. Chaque cycle d’éclairage dure environ 4 secondes et il est répété
après une pause d’1 seconde (
– voyant éteint ; – voyant allumé).
Le voyant STAT indique l’état du module :
– (non allumés) module hors tension,
– fonctionnement normal du module,
– pas de communication avec le téléphone GSM,
– code PIN erroné,
– pas de code PIN,
– pas de carte SIM,
– code PUK requis,
– code PH-SIM PIN requis,
– code PIN2 requis,
– code PUK2 requis,
– carte SIM occupée,
– redémarrage du module après mise sous tension,
– carte SIM endommagée,
