GSM-4/GSM-5 SATEL 14
4. Connecter la ligne téléphonique analogique aux bornes TIP et RING (ou à la prise
appropriée sur la carte électronique).
5. Connecter les dispositifs dont le fonctionnement sera contrôlé par le module aux bornes
d’entrées correspondantes.
6. Connecter les dispositifs qui seront commandés par le module aux bornes de sorties.
7. Raccorder les fils d’alimentation aux bornes +12V et GND.
8. Mettre le module sous tension.
9. Utiliser la fonction appropriée pour entrer le (s) code(s) PIN de la / les carte / cartes SIM
(s’il est requis par la carte SIM).
10. Mettre le module hors tension.
11. Insérer la carte SIM au logement (voir : fig. 9).

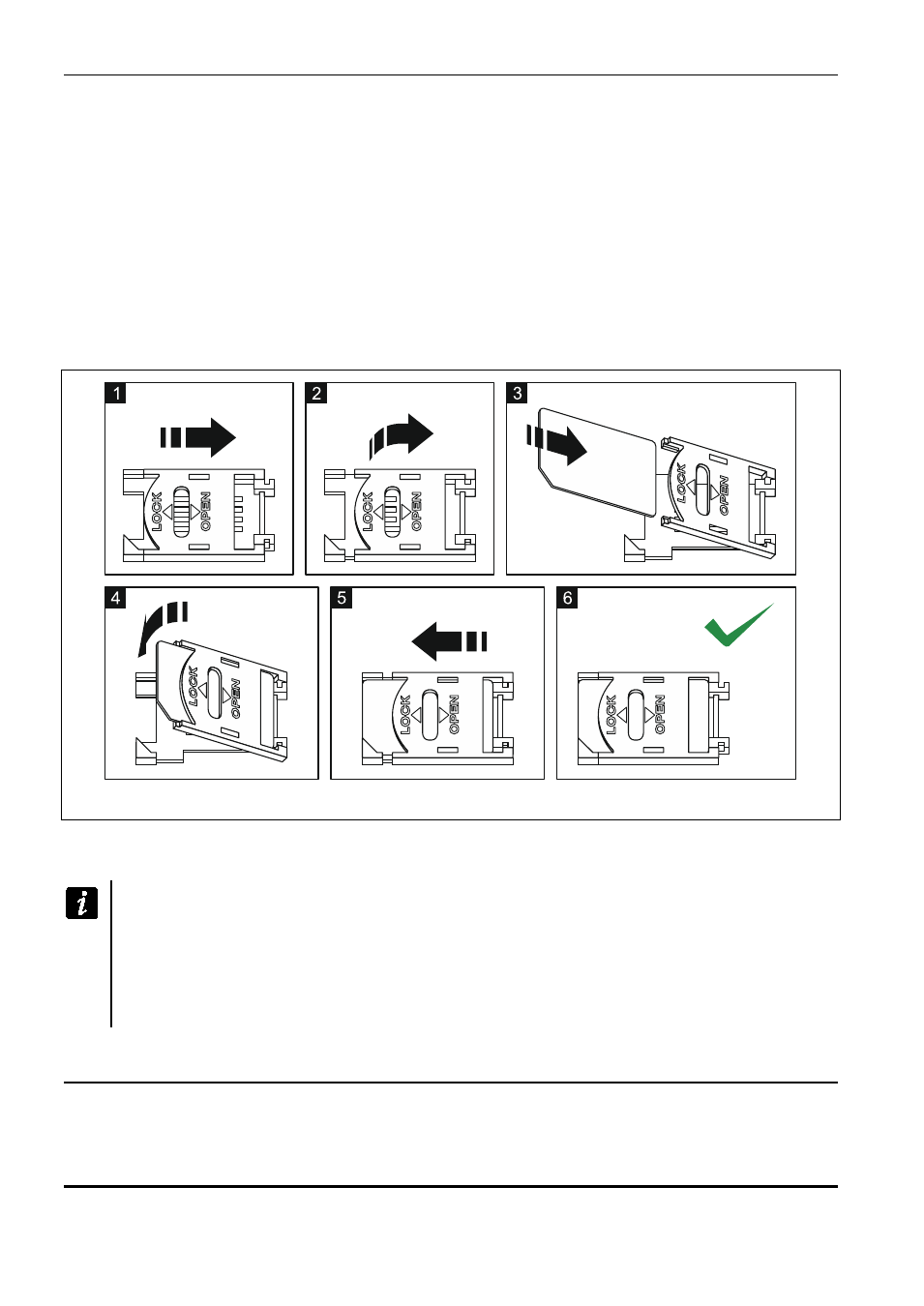

Fig. 9. Mode d’installation de la carte SIM.
12. Remettre le module sous tension. La connexion du téléphone au réseau GSM peut durer
quelques minutes.
Si la carte SIM n'accepte pas le code PIN, les messages « PINerroné, ensuite
Attendez... », et puis « PINerroné, ensuite ESC=Stop » apparaîtront (dans le module
GSM-5, le voyant STAT indique aussi quel code est erroné). La suivante tentative
d’utiliser le code PIN aura lieu au bout de 60 secondes. L’entrée du code erroné pour
la troisième fois bloquera la carte SIM. Pour débloquer la carte SIM et entrer le code
PUK, l’insérer au téléphone mobile.
6. Programmation
Pour programmer le module, utiliser les boutons situés sur la carte ou l'ordinateur avec
un logiciel approprié (localement et à distance).
6.1 Mode service
La programmation du module à l'aide de boutons sur la carte électronique est possible grâce
à des fonctions de service disponibles dans le menu du mode de service. Pour activer
