Radson Vido Manuel d'utilisation
Page 34
10
9.0 Raccordement électrique
AVErTiSSEMENT: il faut que cet appareil soit mis à la terre. il faut que l’installation électrique soit effectuée
conformément aux réglementations locales et nationales en vigueur.
l
L’installation électrique de cet appareil ne peut être réalisée que
par un électricien qualifié conformément aux réglementations
en vigueur.
l
L’unité est équipée de câbles de test. Veuillez les enlever avant
raccordement.
l
Un dispositif de coupure omnipolaire avec fusible de 3A au
maximum est obligatoire, montez-le à une place d’accès facile
à côté de l’appareil. La distance de séparation des contacts doit
être d’au moins 3mm.
l
Introduisez les câbles électriques par le bas de l’appareil, via le
presse-étoupe ajouté, jusqu’au tableau de commande au côté
droit. Section du câble d’alimentation: 0,75mm
2
.
l
Connectez le fil conducteur et le neutre aux bornes du tableau
électrique et le fil de terre à la borne de terre du châssis.
Pour système de Gestion Technique de bâtiment (GTb)
l
Introduisez également le câblage du GTB et des vannes par
le bas de l’appareil via le deuxième presse-étoupe ajouté et
connectez le tout correctement au tableau de commande.

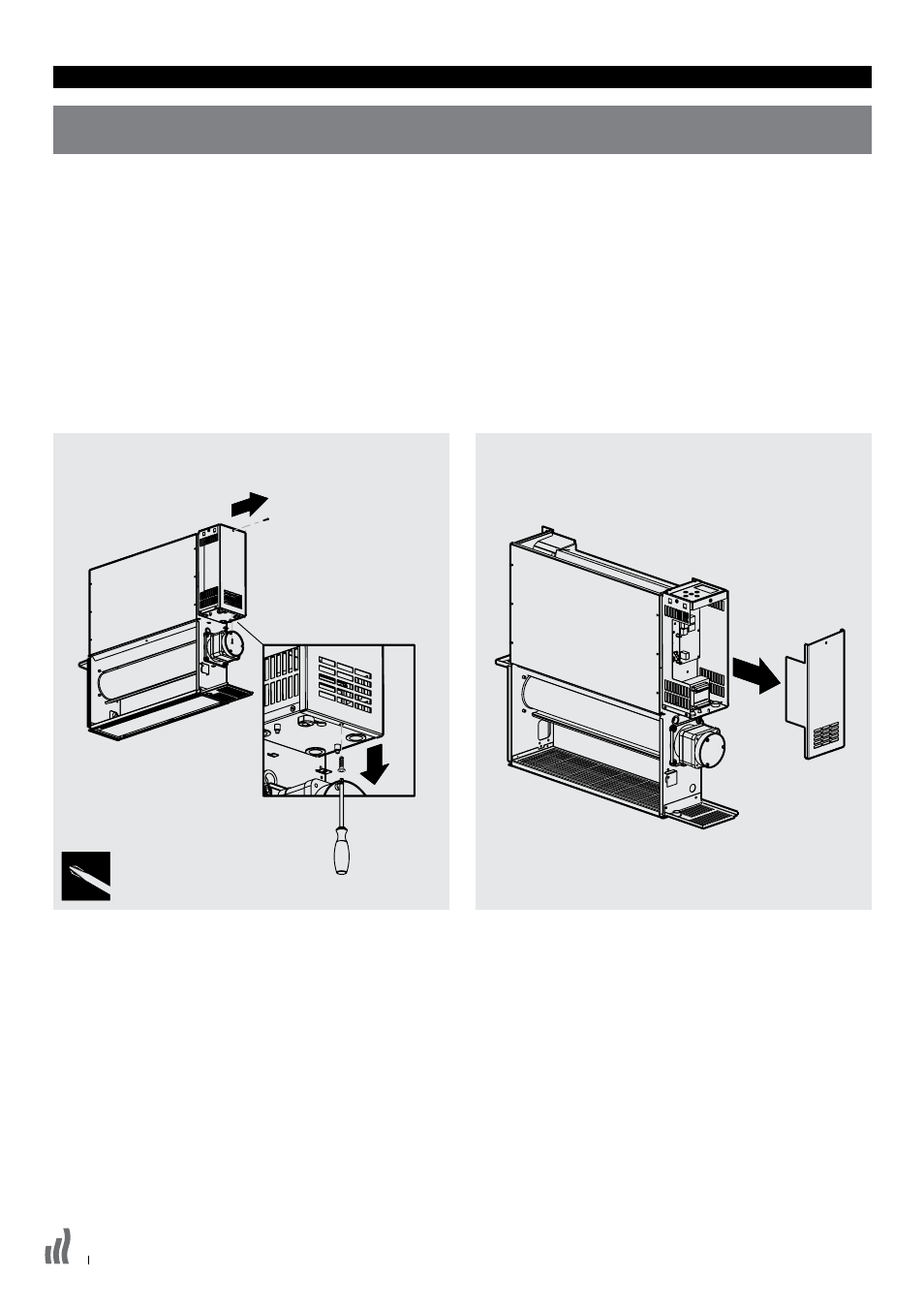

1. Dévissez les 2 vis afin d’accéder au tableau de commande
2. Enlevez le couvercle du tableau de commande
