8.0 Raccordement hydraulique
Avant de raccorder les conduites, veuillez consulter Section 3 pour des renseignements sur la conception du système.
Note: Afin de faciliter l’installation, notre kit de vannes comprend déjà les raccords tuyau (voir section 15).
Raccordez l’unité aux conduites de départ et de retour. Vous pouvez
faire passer les conduites par le sol ou à travers le mur à l’arrière de
l’unité (voir les options ci-dessous). Raccords G3/4”.
Un raccordement direct à l’échangeur de chaleur se fait avec des
connecteurs droits de sorte que la tuyauterie puisse être guidée
plus facilement dans l’unité.
Si l’appareil n’est utilisé que pour le chauffage, le bac de
récupération du condensat, monté sur le châssis en dessous des
raccordements de l’échangeur de chaleur, est superflu. Vous pouvez l’enlever en dévissant les deux vis de l’étrier de fixation. En ôtant
ce composant, l’installation des conduites passant du sol, se fera
plus facilement.
Si l’appareil est utilisé également pour le refroidissement, il faut
faire attention à ce que les conduites ne touchent pas le bac
de récupération du condensat. Le raccordement à l’échangeur
de chaleur se fait avec des connecteurs droits de sorte que la
tuyauterie puisse être guidée plus facilement derrière le bac de
récupération du condensat.

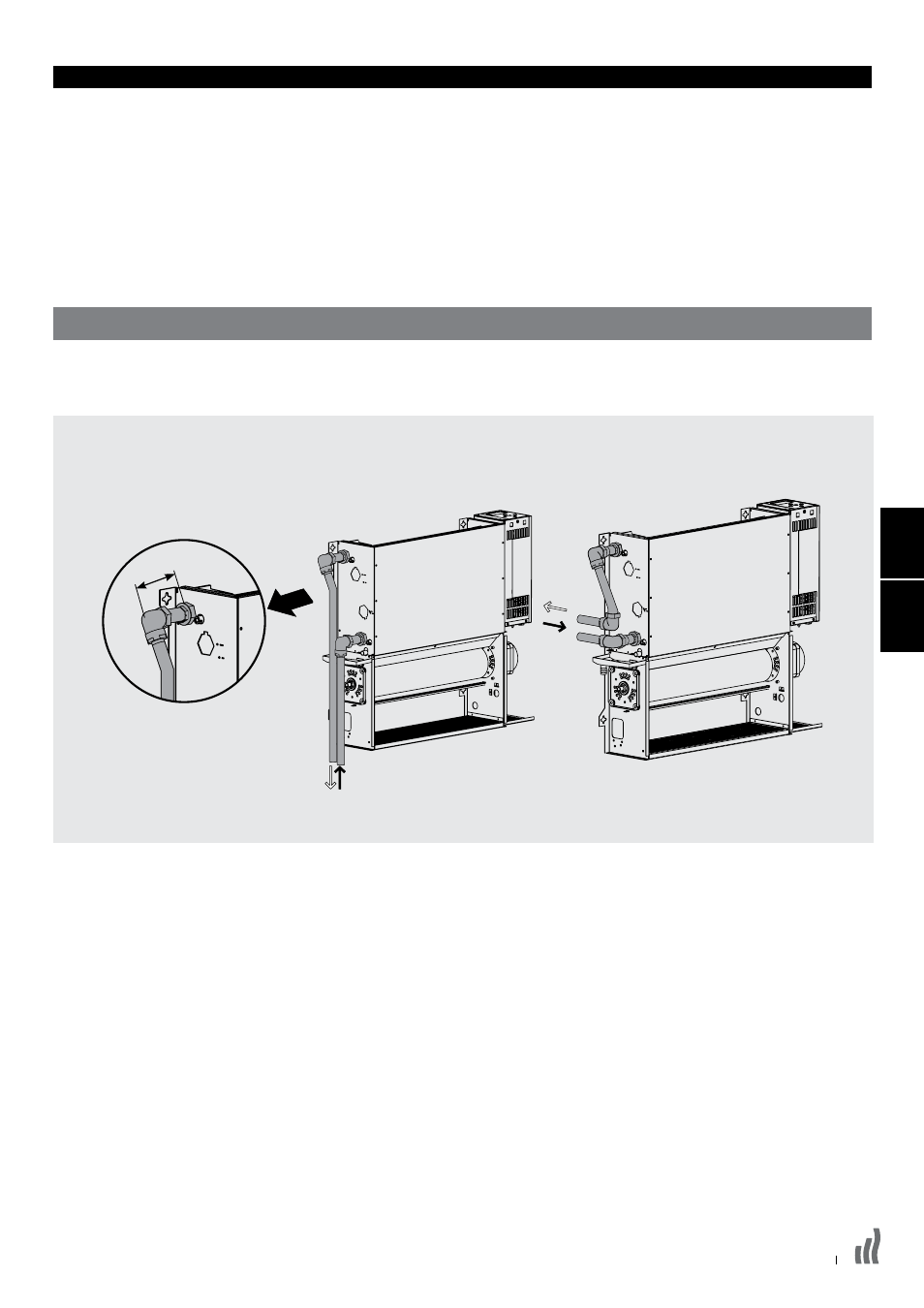

Options parcours tuyauterie
Raccordement 2 tuyaux
(Possibilités identiques pour raccordement 4 tuyaux)
Note 1: Raccordez la conduite de départ au point de raccordement
inférieur de l’échangeur de chaleur.
Note 2: La fourniture ne comprend pas de vannes d’isolement,
quand même il faut en installer en vue de travaux d’entretien
futurs. Faites attention à ce que le type et la taille des vannes et
leur position conviennent à l’application. Sélectionnez les vannes
suivant les exigences de température et de pression du système
sans perdre de vue la chute de pression. Note 3: Isolez les conduites externes amenant de l’eau froide. Le
cas échéant, utilisez un produit d’étanchéité approprié contre les
gouttes de condensat. Une fois les raccordements des conduites
de départ et de retour achevés, il faut également isoler toutes les
conduites internes et vannes d’isolement exposées.
83-108 mm* MAX
*Dimension du côté du châssis au centre de la conduite.
