Introduction
Guide d’utilisation de la Kiaro! 33

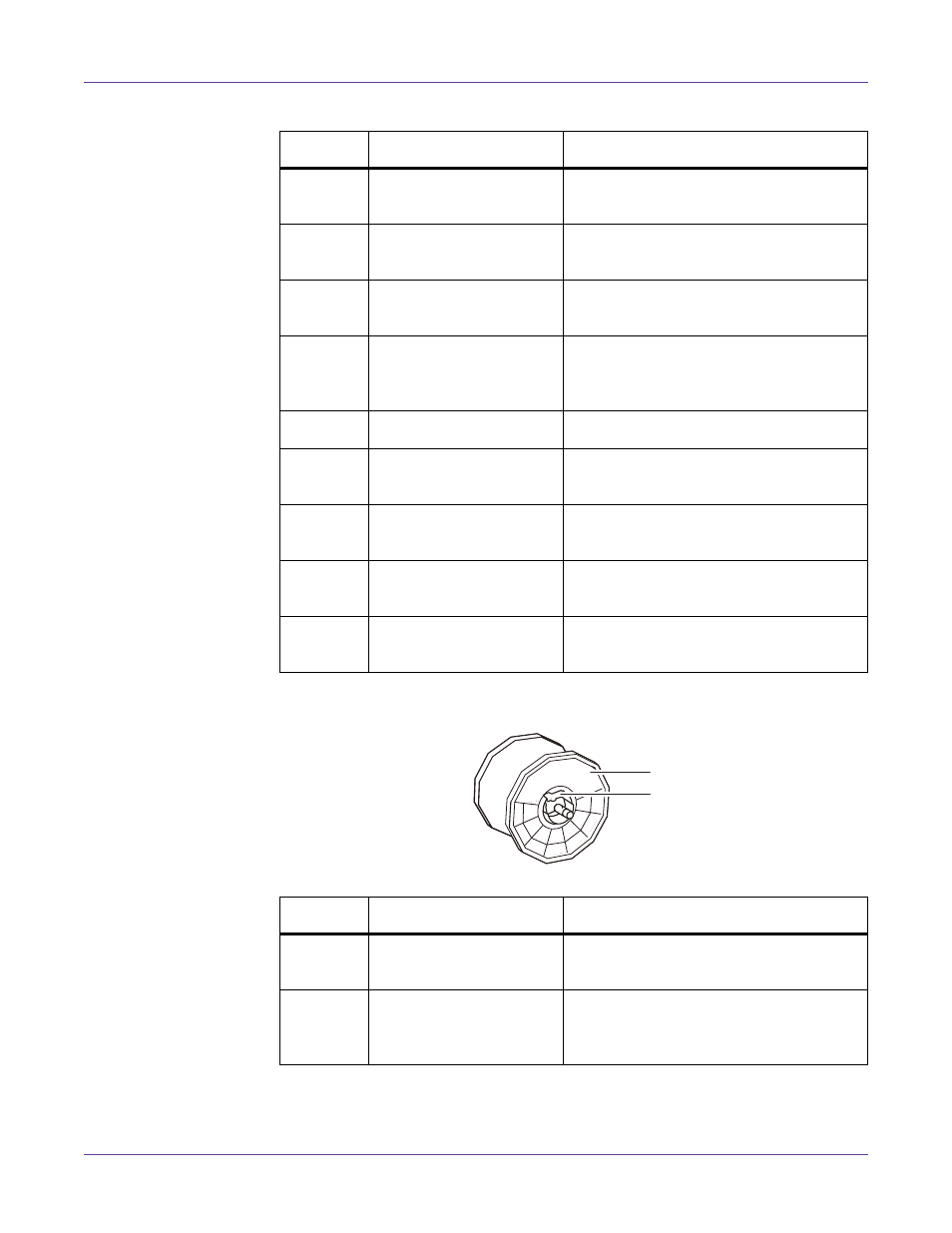

Porte-rouleau
# Pièce Description
1 Guide de transport
(gauche) Il s'agit d'un guide fixe permettant au
support d'être transporté en ligne droite.
2 Levier de dégagement de
l'unité supérieure Poussez ce levier vers le haut pour
dégager l'unité supérieure.
3 Levier de dégagement du
contre rouleau Tirez ce levier vers le bas en cas de
bourrage papier.
4 Guide de transport
(droit) Ce guide permet de transporter le
support en ligne droite et de détecter sa
largeur.
5 Guide papier Ce guide empêche le support de flotter.
6 Supports de montage du
porte-rouleau Installez le porte-rouleau ici.
7 Cartouche de
maintenance L'encre utilisée pour nettoyer la tête
d'impression est recueillie ici.
8 Porte-rouleau Ce porte-rouleau est utilisé pour installer
le support d'impression.
9 Bâtonnet de nettoyage Utilisez ce bâtonnet de nettoyage pour
nettoyer l'unité de transport.
# Pièce Description
1 Butée Cette butée empêche le support de
s'enlever.
2 Levier de
verrouillage/dégagement
de la butée Ce levier permet de dégager la butée.
Poussez le levier lorsque vous insérez ou
retirez la butée.
