24

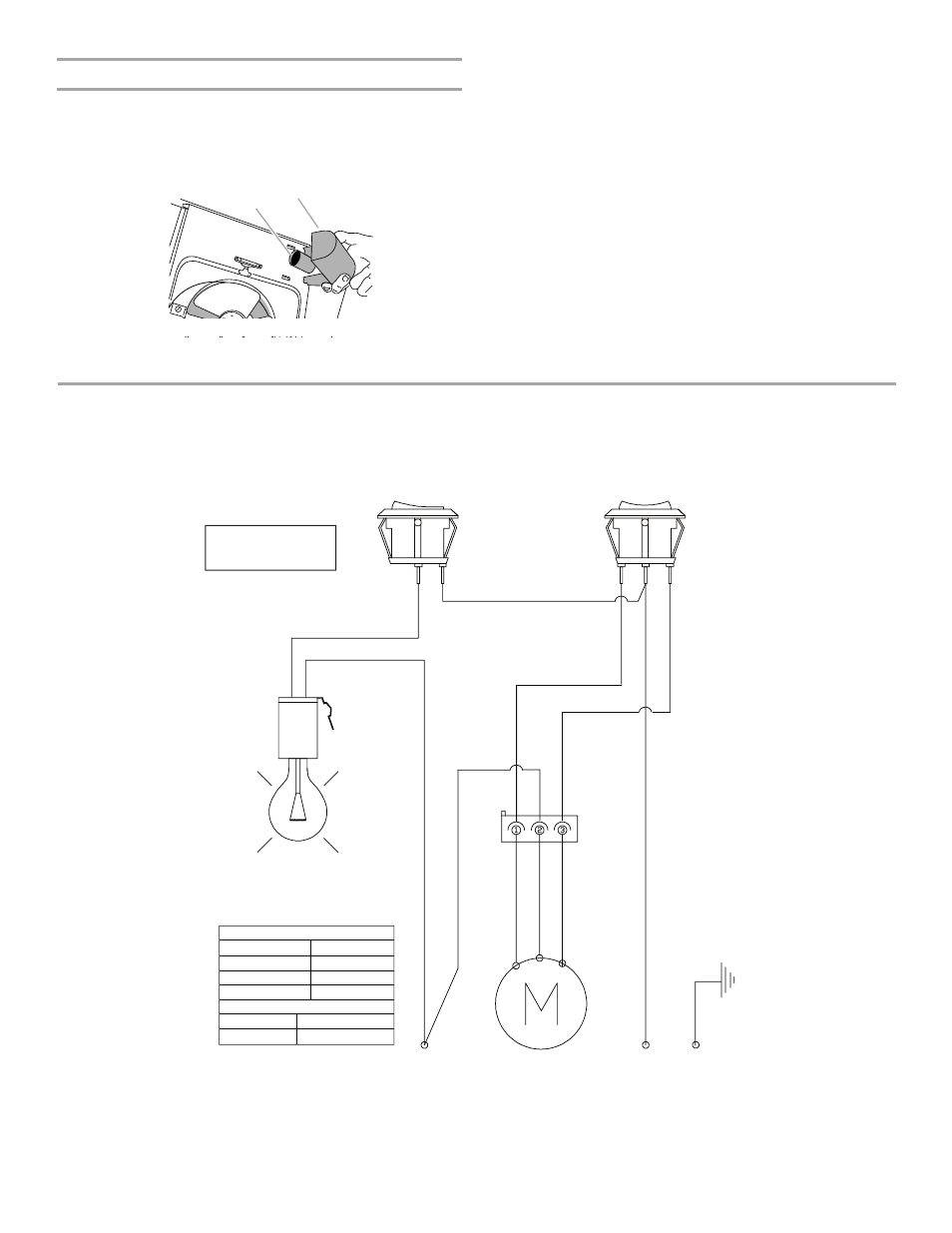

Remplacement de l'ampoule à incandescence
Éteindre la hotte et laisser l'ampoule refroidir.
1. Déconnecter la source de courant électrique.
2. Exercer une pression sur le cabochon en plastique de
protection pour pouvoir le retirer de la hotte.
3. Visser la lampe dans la douille.
4. Réinstaller le cabochon : exercer une pression sur le
cabochon pour pouvoir insérer les pattes dans les ouvertures
d’insertion.
5. Reconnecter la source de courant électrique.
Si la nouvelle lampe ne fonctionne pas, vérifier que chaque lampe
est correctement insérée dans sa douille avant de demander
l’intervention d’un dépanneur.
SCHÉMA DE CÂBLAGE
A. Douille de l'ampoule
B. Cabochon
A
B
C19
SE116B
N
BL
BL BL
Neu
N BL R
N
Ph Terre
MAR
BL R
R N
MAR
N
Commutateur d'éclairage
Marche - Arrêt Contacteur du moteur
Faible - Arrêt - Élevé
Vis de mise
à la terre
Vitesse 1 Vitesse 2 Comm
un
0,9 ±10% A
50 ±10% Watts
22,3 ±10% Ohms
13,4 ±10% Ohms
Caractéristiques du moteur
Alimentation électrique 120 VCA
Fréquence 60 Hz
Intensité
Puissance nominale
Résistance du moteur
Blanc - Rouge
Blanc - Noir
