20

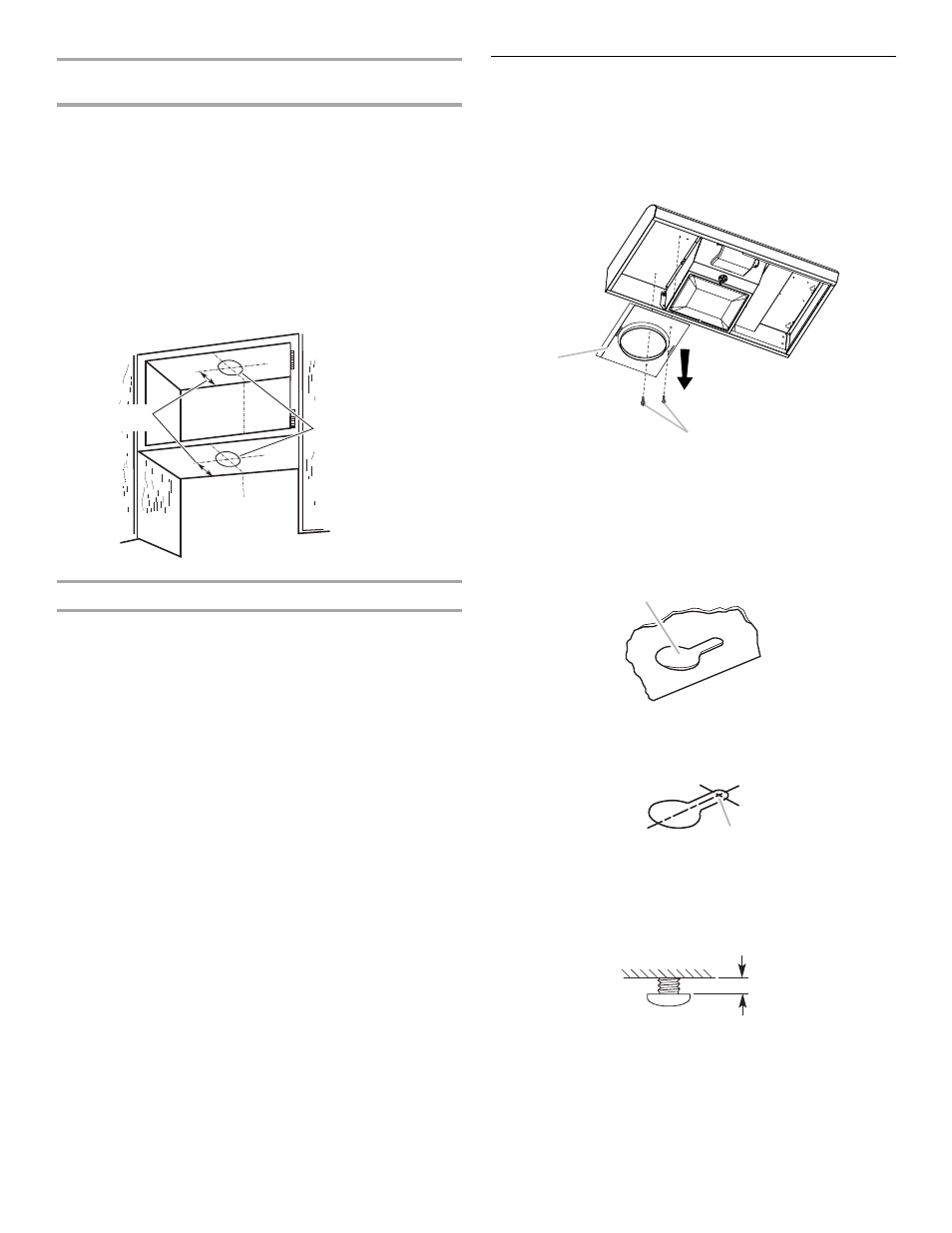

Découpage d’ouvertures pour un conduit d’évacuation
rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieur du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de
5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Installation du conduit d’évacuation
1. Installer le conduit d’évacuation à travers les ouvertures
découpées dans le placard mural ou le mur. Achever
l’installation du système d’évacuation conformément à la
méthode d’évacuation sélectionnée. Voir la section
“Exigences concernant l'évacuation”.
2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
Installation de la hotte
REMARQUE : L'intérieur de la hotte peut comporter une plaque
de montage de clapet anti-reflux rond de 7" (17,8 cm).
1. Retirer la plaque de montage du conduit rond de 7" (17,8 cm)
fixé avec des vis de 3,5 x 9,5 mm à l'intérieur de la hotte.
Utiliser ces vis pour installer la plaque de montage du clapet
anti-reflux rond.
2. Soulever la hotte sous le placard et déterminer sa position
d’installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l’emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
3. À l'aide d'un foret de
¹⁄₈" (3 mm), percer 4 avant-trous tel
qu'illustré.
4. Installer les 4 vis de montage 4,5 x 13 mm dans les avant-
trous. Laisser un espace d’environ ¹⁄₄" (6,4 mm) entre les têtes
des vis et le placard pour faire glisser la hotte et la mettre en
place.
*À partir du mur,
et non du cadre
du placard
Ouvertures
découpées
dans le placard de
7
¹ / ₄ " (18,4 cm)
de diamètre
*5"
(12,7 cm)
A. Plaque de montage de conduit rond de 7" (17,8 cm)
B. Vis de 3,5 x 9,5 mm
A. Découpe en trou de serrure
A. Perçage d'un avant-trou
A
B
A
A
¹⁄₄ "
(6,4 mm)
