18

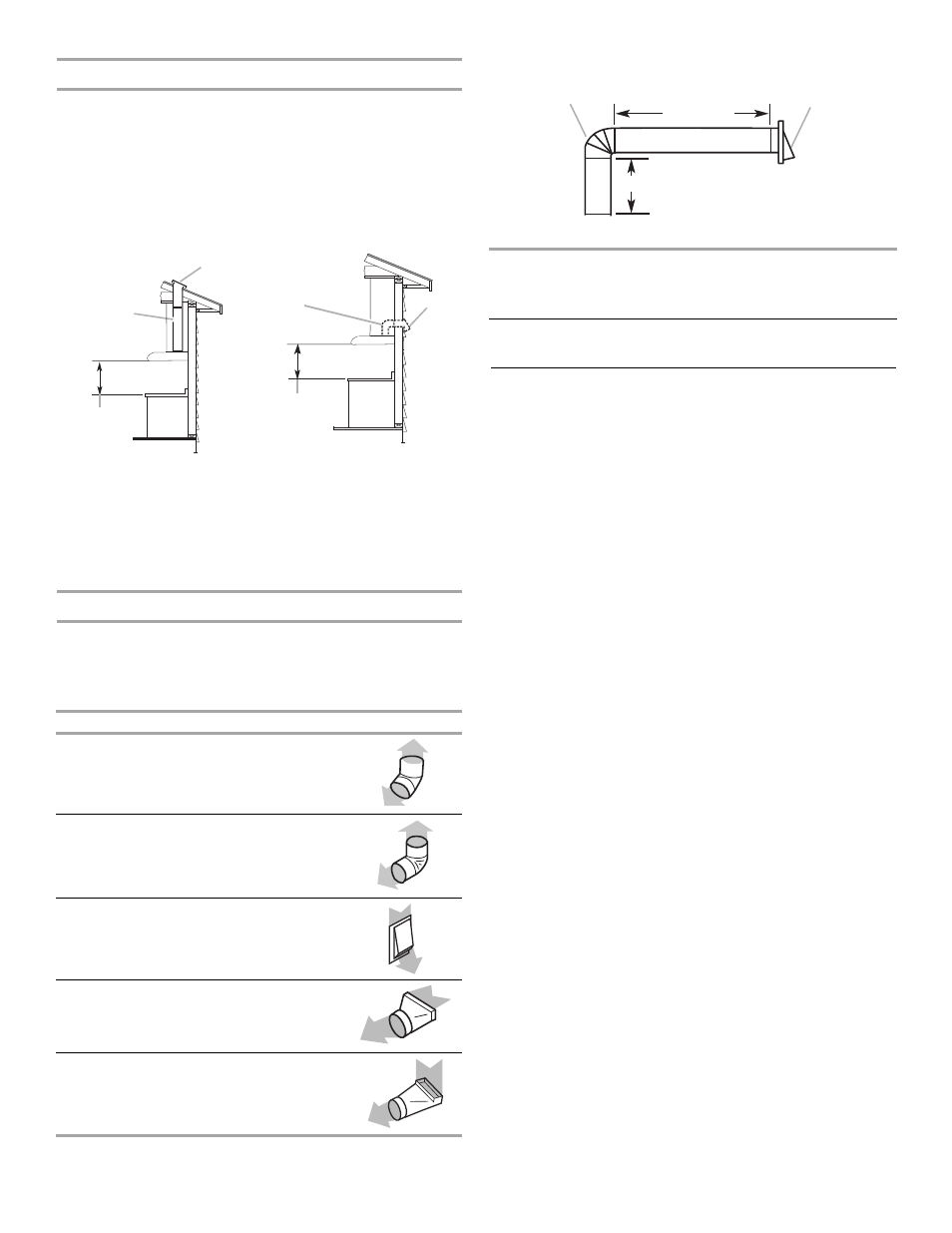

Méthodes d’évacuation
La sortie à l’extérieur du circuit d’évacuation peut se faire à
travers le toit ou à travers un mur. Utiliser des conduits rond de
7" (17,8 cm) de diamètre ou plus avec une longueur maximale de
50 pi (15,2 m) pour le système d'évacuation.
REMARQUE : On déconseille l’emploi d’un conduit flexible. Un
conduit flexible peut causer une rétro-pression et des
turbulences de l’air, ce qui réduirait considérablement la
performance.
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds ou
mètres) de tous les composants utilisés dans le système.
Système d'évacuation avec conduits ronds de 7" (17,8 cm)
Exemple de circuit d’évacuation
Spécifications électriques
Observer les dispositions de tous les codes et règlements en
vigueur.
S'assurer que l’installation électrique est correcte et qu'elle
satisfait aux exigences de la plus récente édition de la norme
National Electrical Code, ANSI/NFPA 70, ou de la norme CSA
C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 No.
0-M91 (dernière édition) et de tous les codes et règlements en
vigueur.
Si les codes le permettent et si l'on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L'appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 ampères, protégé par fusible.
■ Si le domicile possède un câblage en aluminium, suivre la
procédure ci-dessous :
1. Raccorder une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes locaux
et de l’industrie, et être conformes aux pratiques de câblage
reconnues.
■ Le calibre des conducteurs et les connexions doivent être
compatibles avec les caractéristiques électriques de
l'appareil spécifiées sur la plaque signalétique. La plaque
signalétique de l'appareil est située derrière le filtre, sur la
paroi arrière de la hotte.
■ Le calibre des conducteurs doit être conforme aux exigences
du National Electrical Code, de la plus récente édition de la
norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code
canadien de l'électricité, partie 1 et C22.2 No. 0-M91 (édition
la plus récente) et de tous les codes et règlements en vigueur.
Décharge à travers le toit Évacuation par le mur
A. Conduit rond de dia. 7"
(17,8 cm) pour décharge à
travers le toit (achat séparé)
B. Bouche de décharge sur toit
avec clapet (achat séparé)
C. 24" (61 cm) min. au-dessus de
la surface de cuisson
A. Conduit rond de dia. 7"
(17,8 cm) avec sortie par le
dessus et décharge à travers
le mur (achat séparé)
B. Bouche de décharge murale
avec clapet (achat séparé)
C. 24"(61 cm) min. au-dessus de
la surface de cuisson
Composant Rond
Coude à 45° 2,5 pi
(0,8 m)
Coude à 90° 5,0 pi
(1,5 m)
Bouche de décharge murale
de 7" (17,8 cm) 0 pi
(0,0 m)
3 ¹⁄₄" x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
4,5 pi
(1,4 m)
Raccord coudé à 90° de 3 ¹⁄₄"
x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
5,0 pi
(1,5 m)
A
B
C
A B
C
Longueur maximale recommandée = 50 pi (15,2 m)
1 coude à 90° = 5,0 pi (1,5 m)
1 bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système de dia.
7" (17,8 cm) = 13 pi (3,9 m)
Conduit rond de
7" (17,8 cm) coude à 90˚
2 pi (0,6 m)
6 pi (1,8 m)
Bouche de
décharge murale
