Distances de dégagement à respecter Exigences concernant l’évacuation
■ Le système d’évacuation doit décharger l’air à l’extérieur.
■ Ne pas terminer le circuit d’évacuation dans un grenier ou
dans un autre espace clos.
■ Ne pas utiliser une bouche de décharge murale de
4" (10,2 cm) normalement utilisée pour un équipement de
buanderie.
■ Utiliser un conduit métallique rond de 7" (17,8 cm). Un
conduit en métal rigide est recommandé. Ne pas utiliser de
conduit de plastique ou en aluminium.
■ La longueur du système d’évacuation et le nombre de coudes
doit être réduit au minimum pour des performances
optimales.
Pour un fonctionnement efficace et silencieux :
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à ce qu’il y ait une section droite de conduit d'un
minimum de 24" (61 cm) entre les raccords coudés, si on doit
en utiliser plus d'un.
■ Ne pas installer 2 coudes successifs.
■ Au niveau de chaque jointure du circuit d'évacuation, assurer
l'étanchéité avec les brides de serrage ou du ruban adhésif.
■ Le circuit d’évacuation doit comporter un clapet anti-reflux.
■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers le
mur ou le toit).
Installations dans les régions au climat froid
On doit installer un clapet anti-reflux supplémentaire à l’arrière
pour minimiser le reflux d’air froid et incorporer un élément
d’isolation thermique pour minimiser la conduction de chaleur
par l’intermédiaire du conduit d’évacuation, de l’intérieur de la
maison à l’extérieur. Le clapet anti-reflux doit être placé du côté
air froid de la résistance thermique.
L’élément d’isolation thermique doit être aussi proche que
possible de l’endroit où le circuit d’évacuation s’introduit dans la
partie chauffée de la maison.
Air d’appoint
Le code du bâtiment local peut exiger l’emploi d’un système
d’appoint d’air lors de l’emploi d’un ventilateur d’extraction dont
la capacité d’aspiration est supérieure à un débit (pieds cubes
par minute) spécifié. Le débit spécifié en pieds cubes par minute
varie d’une juridiction à l’autre. Consulter un professionnel des
installations de chauffage ventilation/climatisation au sujet des
exigences spécifiques applicables dans la juridiction locale.

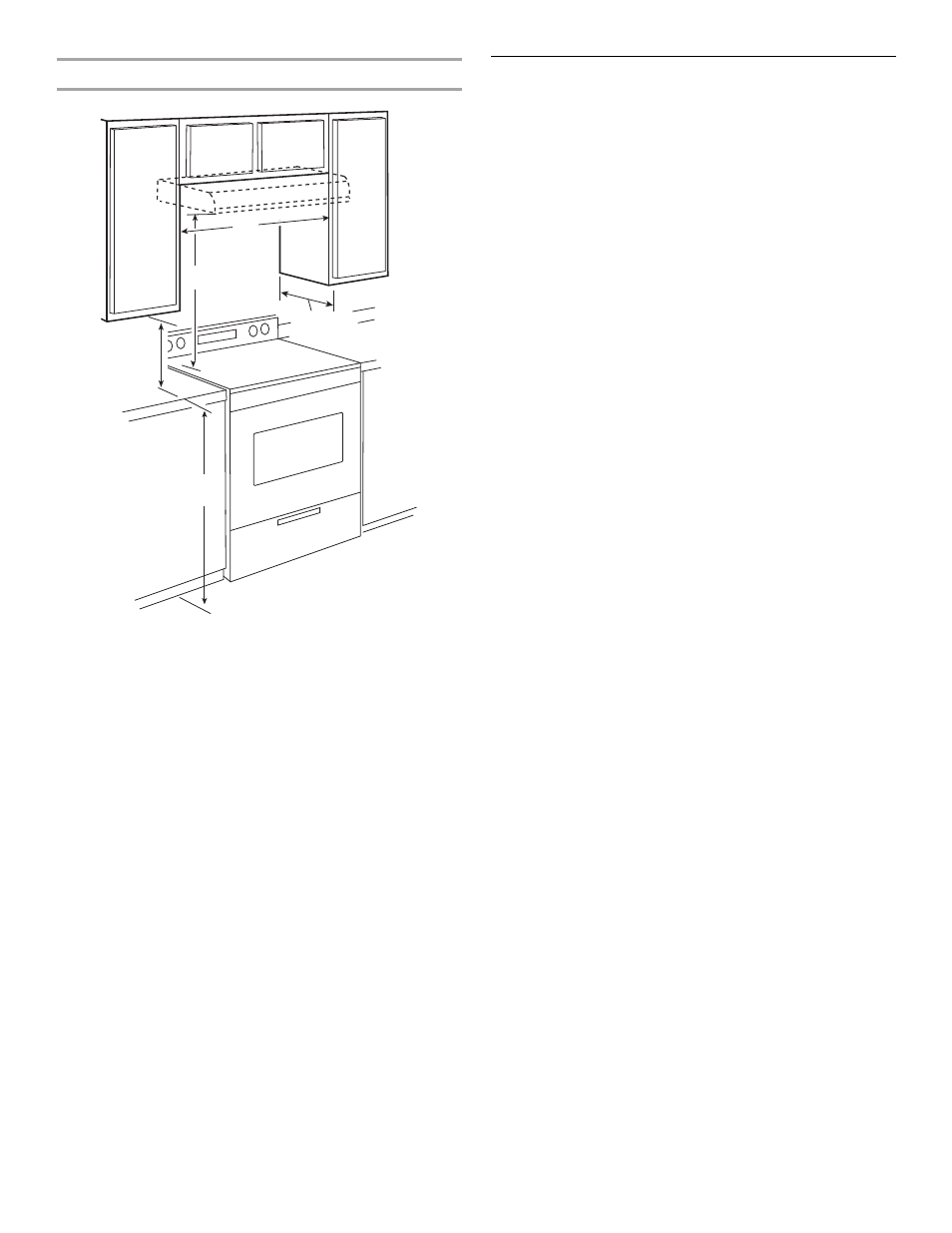

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et
le plan de travail
B. 24" (61,0 cm) : distance minimale suggérée du bas de la hotte à
la surface de cuisson
C. 30" (76,2 cm) de largeur de cabinet min. pour les modèles de
30" (76,2 cm) et 36" (91,4 cm) de largeur min. de placard pour
les modèles de 36" (91,4 cm)
D. Profondeur de placard 12" (30,5 cm) de minimale
E. Hauteur de placard 12" (30,5 cm) de minimale
