5. Retirer l’opercule amovible rectangulaire supérieur et

l’opercule en demi-cercle.

6. Installer une plaque de montage de clapet anti-reflux rond de

7" (17,8 cm). La fixer à la hotte à l'aide des vis de 3,5 x
9,5 mm fournies.

REMARQUE : Un clapet anti-reflux rond est disponible
comme accessoire. Pour commander des pièces, voir la
section “Accessoires”.

REMARQUE : On peut installer la plaque de montage du
clapet anti-reflux pour conduit rond de 7" (17,8 cm)
jusqu'à 1" (2,5 cm) de chaque côté du centre de la hotte
pour pouvoir installer les conduits décentrés.

Installation du cordon d'alimentation

1. Pour les installations à raccordement direct, acheminer le

câble d'alimentation du domicile selon les prescriptions du
Code national de l’électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.

Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions de la section
“Raccordement électrique”.

REMARQUES :

Ne pas mettre le système sous tension avant d’avoir
complètement terminé l’installation.

Utiliser uniquement avec des nécessaires de
raccordement du cordon d'alimentation de la hotte de
cuisinière dont l'utilisation a été testée et déclarée
adéquate pour ce modèle de hotte de cuisinière.

2. Ôter la vis du couvercle du boîtier de connexion. Retirer le

couvercle du boîtier de connexion et le mettre de côté.

3. Ôter l’opercule pour le passage de l'alimentation électrique

du sommet ou de l'arrière de la hotte de ventilation (selon
l'emplacement du point d'entrée du câble d'alimentation du
domicile) et installer un serre-câble de

¹⁄₂" homologué UL ou

CSA.

4. À l'aide d'au moins deux personnes, soulever la hotte et la

placer à son emplacement final. Insérer suffisamment de
câble électrique à travers le serre-câble de ½" (homologation
UL ou CSA) pour établir les connexions avec la boîte de
connexion. Serrer les vis du serre-câble.

5. Positionner les trous allongés de la hotte par-dessus la tête

des vis de montage. Puis pousser la hotte vers le mur pour
engager la partie étroite des trous sur les vis de fixation.
Serrer les vis de montage en s'assurant que les vis sont dans
la partie étroite des trous de fixation des vis.

6. Raccorder le circuit d’évacuation à la hotte. Assurer

l'étanchéité des jointures avec des brides pour conduits.

7. Vérifier que les clapets anti-reflux fonctionnent correctement.

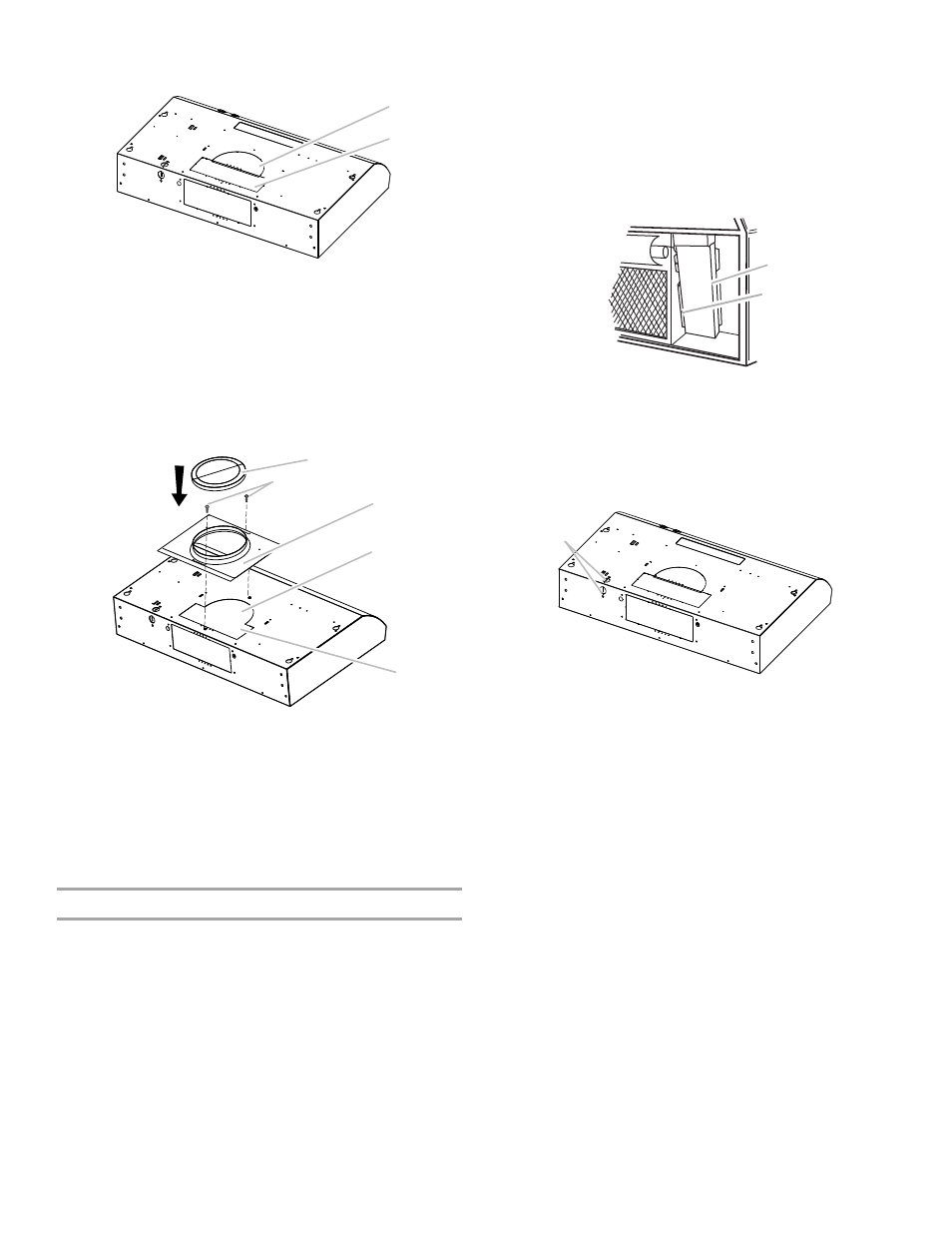

A. Opercule amovible en demi-cercle du

conduit d'évacuation

B. Opercule amovible rectangulaire

supérieur du conduit d'évacuation

A. Clapet anti-reflux rond de 7" (17,8 cm)

(voir la section “Accessoires”)

B. Vis de 3,5 x 9,5 mm

C. Plaque de montage de conduit rond de 7" (17,8 cm)
D. Opercule amovible en demi-cercle du conduit d'évacuation

E. Opercule amovible rectangulaire du conduit d'évacuation

A

B

A

B

C

D

E

A. Couvercle du boîtier de connexion
B. Vis

A. Opercule pour le passage de

l'alimentation électrique

A

B

A
