22

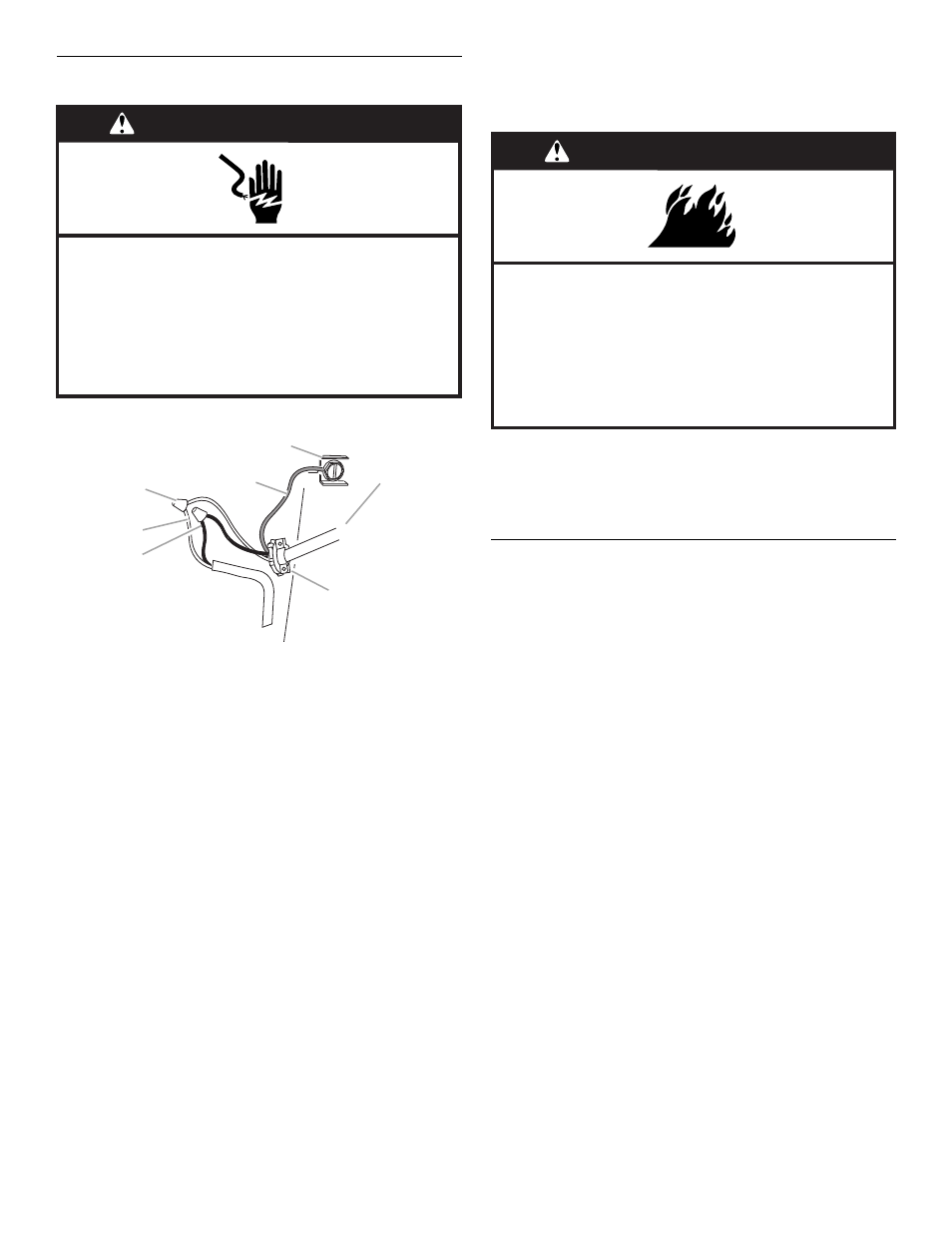

Raccordement électrique
1. Déconnecter la source de courant électrique.
2. Connecter ensemble les conducteurs blancs (A) à l'aide de
connecteurs de fils (homologation UL).
3. Connecter ensemble les conducteurs noirs (B) à l'aide des
connecteurs de fils (homologation UL).
4. Connecter le conducteur de liaison à la terre vert (ou nu) du
câble d’alimentation du domicile à la vis verte de liaison à la
terre dans le boîtier de connexion et bien serrer.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.
Achever l’installation
1. Installer l'ampoule à incandescence de 75 watts (maximum).
Voir “Remplacement de l'ampoule à incandescence” à la
section “Entretien de la hotte”.
2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section
“Entretien de la hotte”.
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section “Utilisation de la hotte”.
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s’est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter les
connections du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section “Utilisation de la hotte”.
A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
(homologation UL)
D. Conducteur de liaison à la
terre vert (ou nu)
E. Ensemble d’accessoires -
câble d’alimentation du
domicile ou cordon
d’alimentation
F. Serre-câble homologué UL
ou CSA de ½"
G. Vis verte de liaison à la terre
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
A
B
C
D
E
F
G
AVERTISSEMENT
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
