16
EXIGENCES D'INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Perceuse
■ Foret de 1 ¹⁄₄" (3 cm)
■ Foret de ¹⁄₈" (3 mm) pour avant-trous
■ Crayon
■ Pince à dénuder ou couteau utilitaire
■ Mètre-ruban ou règle
■ Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
■ Tournevis à lame plate
■ Tournevis Phillips
■ Scie sauteuse ou scie à guichet
■ Cisaille de ferblantier
■ Compas ou gabarit de diamètre 8" (20,3 cm)
Pièces fournies
Retirer les pièces de l'emballage. Vérifier que toutes les pièces
sont présentes.
■ 2 vis de 3,5 x 9,5 mm
■ Plaque de montage de conduit d'évacuation rond de 7"
(17,8 cm)
■ Raccord d’adaptation T-10 Torx ®†
■ 4 vis de montage de 4,5 x 13 mm
Pièces nécessaires
■ Système de conduit d'évacuation métallique rond de 7"
(17,8 cm)
■ Bouche de décharge murale ou à travers le toit avec clapet
correspondant au système d'évacuation
■ 1 ampoule à incandescence de 75 watts max., 120 V
■ 3 connecteurs de fils homologués UL
■ Brides de conduit/ruban adhésif (selon le besoin)
Pour placards avec cavité au fond :
■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et
épaisseur selon les dimensions de l'encastrement.
■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles
et écrous, pour la fixation des tringles d’appui.
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■ C’est à l’installateur qu’incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l’appareil. La plaque signalétique
est située à l’intérieur de la hotte, sur la paroi de gauche.
■ Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d’air, comme fenêtres, portes et
bouches de chauffage à fort débit.
■ Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d'effectuer des découpages, consulter les
instructions d'installation fournies par le fabricant de la table
de cuisson/cuisinière.
■ On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
■ Assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l'installation de la
hotte de cuisinière.
■ Ces hottes de cuisinière ont été configurées à l’usine pour
une installation avec décharge à l’extérieur.
Installation dans une résidence mobile
L’installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n’est pas applicable, l’installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

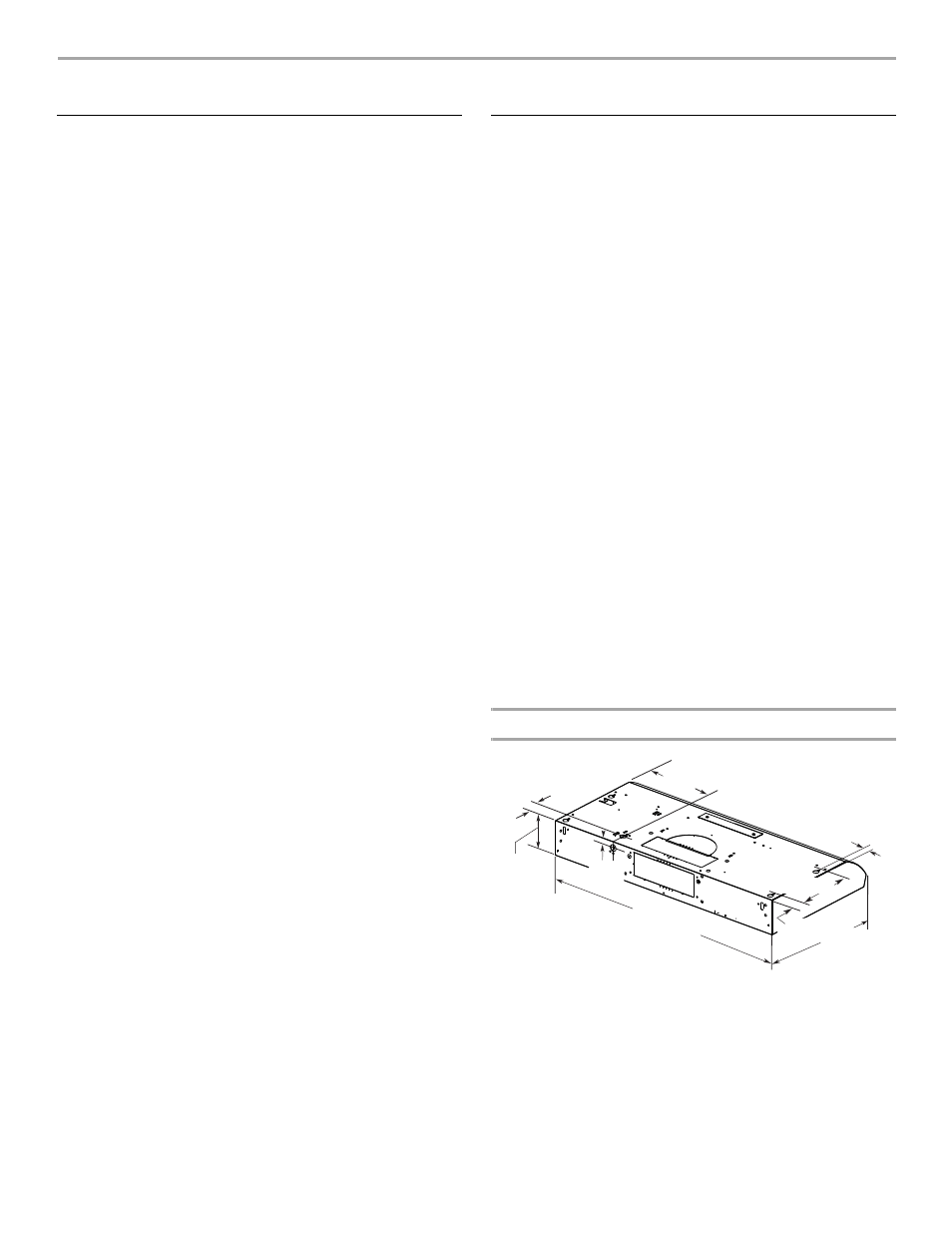

Dimensions du produit
†®TORX est une marque déposée de Acument Intellectual Properties, LLC.
1"
(2,5 cm)
4 ¹⁵⁄₁₆ "
(12,5 cm)
6 ⁹⁄₁₆ " (16,7 cm) ou
9 ⁹⁄₁₆ " (24,4 cm)
29 ¹⁵⁄₁₆ " (76,0 cm) ou
35 ¹⁵⁄₁₆ " (91,0 cm) 18 ⁵⁄₈ "
(47,3 cm)
1¹⁄₂ "
(3,8 cm)
9"
(22,9 cm)
2"
(5,1 cm)
⁷⁄₈ "
(2,2 cm)
