5.

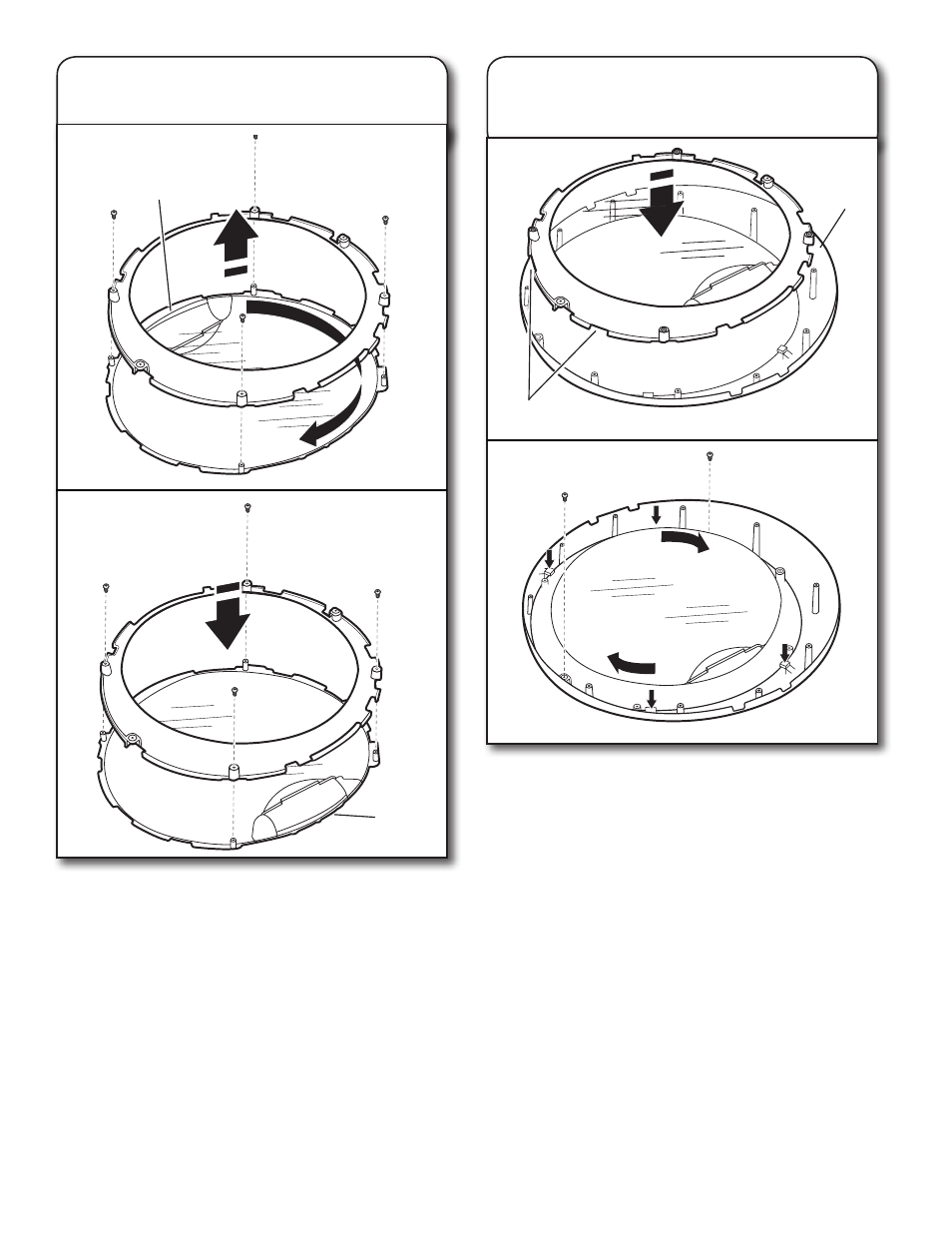

Inversion du sens de la partie
externe du hublot
À l’aide d’un tournevis Phillips, retirer les 4 vis du support de
la partie externe du hublot et extraire l’anneau de garniture de
la fenêtre (A). Faire pivoter l’anneau de garniture à 180° et fixer
les 4 vis retirées à l’étape précédente (B).
Poignée
A
B
Poignée
6.
Faire pivoter la partie externe du
hublot et la réinstaller sur la garniture
circulaire
Tout en plaçant le bord comportant les 2 indentations
au sommet, aligner les indentations de la partie externe
du hublot avec les onglets de la garniture circulaire
et abaisser le tout pour la mise en place tel qu’illustré
à la figure A. Faire pivoter la partie externe du hublot
dans le sens antihoraire pour emboîter les onglets
(figure B). Avec un tournevis Phillips, visser les 2 vis
précédemment retirées.
IMPORTANT : Ne pas serrer excessivement.
A
B
Bas de
la porte
Encoches
