29

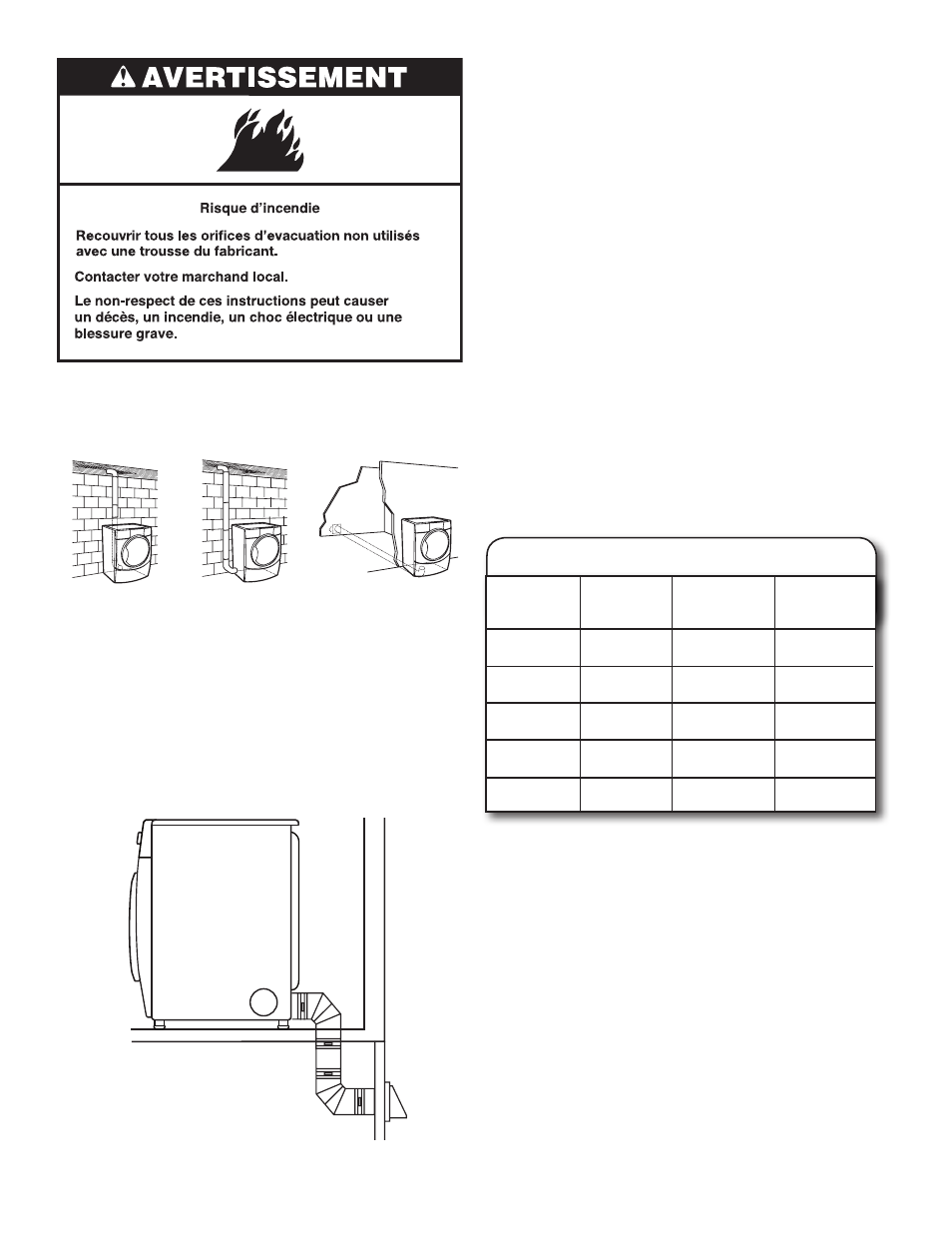

Installations d’evacuation facultatives:
Cette sécheuse peut être convertie pour évacuer par le côté
droit, le côté gauche ou par le bas. Si vous préférez, vous pouvez
contactez votre détaillant local pour convertir la sécheuse.
A. Installation avec acheminement standard
du conduit d’evacuation par l’arrière
B. Installation du conduit d’évacuation
par la gauche ou par la droite
C. Installation avec évacuation par le bas
A B C
Déterminer l’itinéraire d’acheminement du conduit :
Choisir l’itinéraire d’acheminement vers l’extérieur qui sera ■
le plus direct et le plus rectiligne.
Planifier l’installation pour introduire le nombre minimal
■
de coudes et de changements de direction.
Si des coudes ou changements de direction sont utilisés,
■
prévoir autant d’espace que possible.
Plier le conduit graduellement pour éviter de le déformer.
■
Utiliser le moins de changements de direction à 90° possible. ■
Déterminer la longueur du conduit et les coudes
nécessaires :
Utiliser le “Tableau des systèmes d’évacuation” ci-dessous ■
pour déterminer le type de composants et les combinaisons
acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le “Tableau des
systèmes d’évacuation”.
Si la longueur du circuit est supérieure à la valeur spécifiée
dans le tableau, on observera :
Une réduction de la longévité de la sécheuse. ■
Une réduction du rendement, avec temps de séchage ■
plus longs et une plus grande consommation d’énergie.
Dispositions spéciales pour les résidences mobiles :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d’évacuation vers l’extérieur.
Tableau des systèmes d’évacuation
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
clapets de
type boîte/à
persiennes
clapets
inclinés
1
4
3
2
0 Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
64 pi (20 m)
54 pi (16,5 m)
44 pi (13,4 m)
35 pi (10,7 m)
27 pi (8,2 m)
58 pi (17,7 m)
48 pi (14,6 m)
38 pi (11,6 m)
29 pi (8,8 m)
21 pi (6,4 m)
Le “Tableau des systèmes d’évacuation” fournit les exigences
d’évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
REMARQUE: Les installations d’évacuation par le côté ou par
le bas comportent un changement de direction à 90° à l’intérieur
de la sécheuse. Pour déterminer la longueur maximale du
conduit, ajouter un changement de direction à 90° au tableau.
