30
Installation du système
d’évacuation

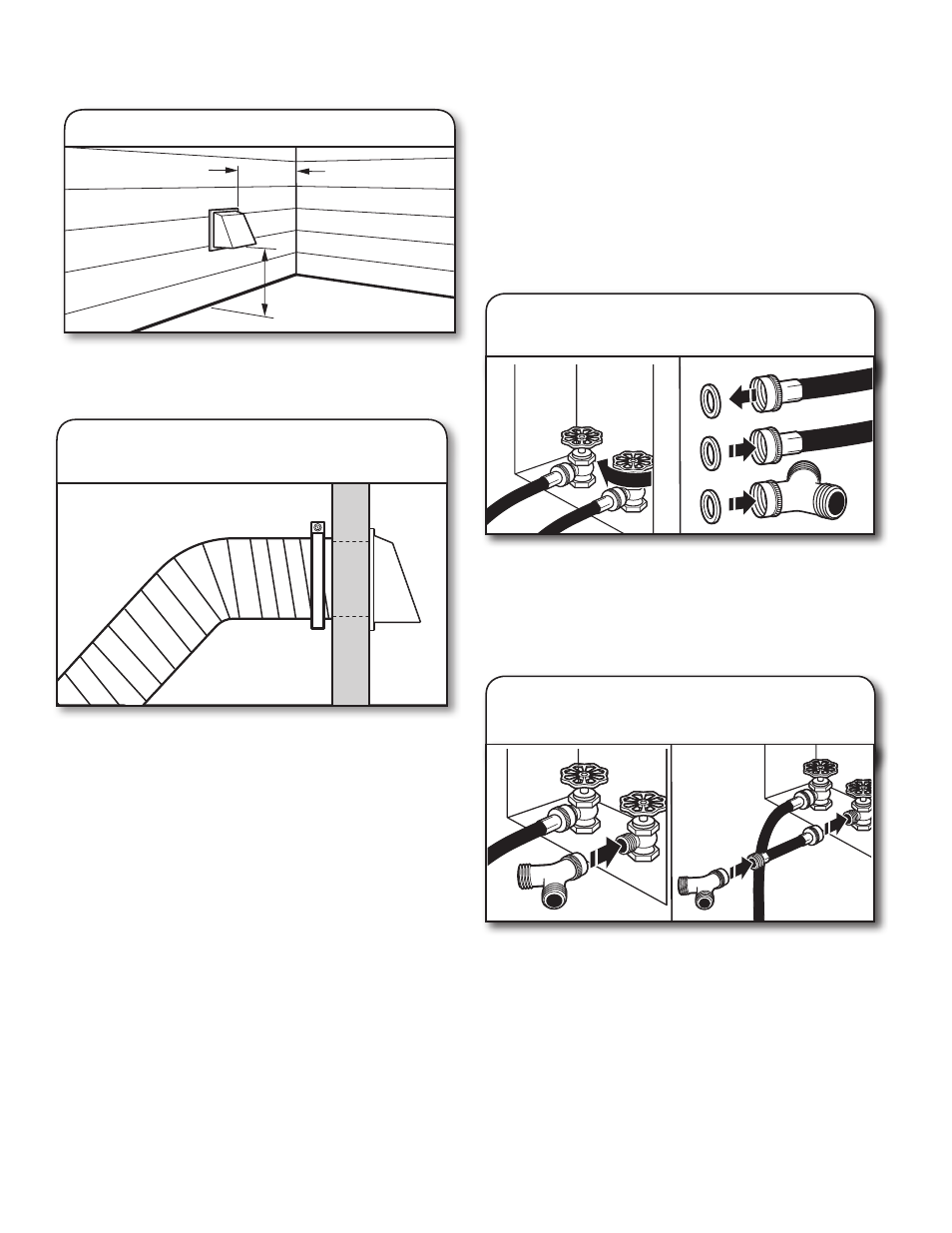

1.
Installer le clapet d’évacuation
12" min.
(305 mm)
12" min.
(305 mm)
2.
Raccorder le conduit d’évacuation
au clapet
Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.
Le conduit doit être placé par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de 4"
(102 mm). Acheminer le conduit jusqu’à l’emplacement de
la sécheuse en utilisant le chemin le plus rectiligne possible.
Éviter les changements de direction à 90º. Utiliser des brides
pour sceller tous les joints. Ne pas utiliser de ruban adhésif
pour conduit, de vis ou autres dispositifs de fixation qui se
prolongeraient à l’intérieur du conduit pour fixer le conduit
d’évacuation; ceux-ci pourraient retenir la charpie.
RACCORDEMENT DES TUYAUX
D’ALIMENTATION
La sécheuse doit être connectée au robinet d’eau froide à l’aide
des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux
usagés.
REMARQUE : Remplacer les tuyaux d’arrivée d’eau après 5 ans
d’utilisation pour réduire le risque de défaillance intempestive.
Prendre note de la date d’installation ou de remplacement des
tuyaux d’arrivée d’eau, pour référence ultérieure.
Inspecter périodiquement les tuyaux et les remplacer en cas de
renflement, de déformation, de coupure, d’usure ou si une fuite
se manifeste.
Fixer le tuyau court
et le raccord en “Y”
2.
Si l’espace le permet, fixer l’embout femelle du connecteur en
“Y” au robinet d’eau froide. Voir figure A.
Si le connecteur en “Y” ne peut être fixé directement au
robinet d’eau froide, on doit utiliser le tuyau court. Voir figure
B. See figure B. Fixer un tuyau court au robinet d’eau froide.
Visser complètement le raccord à la main pour qu’il soit scellé
au robinet. Puis fixer le raccord en “Y” à l’extrémité mâle du
tuyau court. Visser complètement le raccord à la main pour
qu’il soit scellé au connecteur en “Y”.
A
1.
Fermer l’eau froide; retirer et
remplacer le joint de caoutchouc
Arrêter le robinet d’eau froide et retirer le tuyau d’alimentation
de la laveuse.
Vérifier que le joint de caoutchouc se trouve dans le raccord
en “Y”. Retirer l’ancien joint de caoutchouc du tuyau d’arrivée
d’eau et le remplacer par le nouveau joint de caoutchouc
fourni.
B
