26
† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
*5 3 /
4
"
(146 mm)
1 1 /
2
"
(38 mm)
Connecteur de gaz flexible de 3/8"

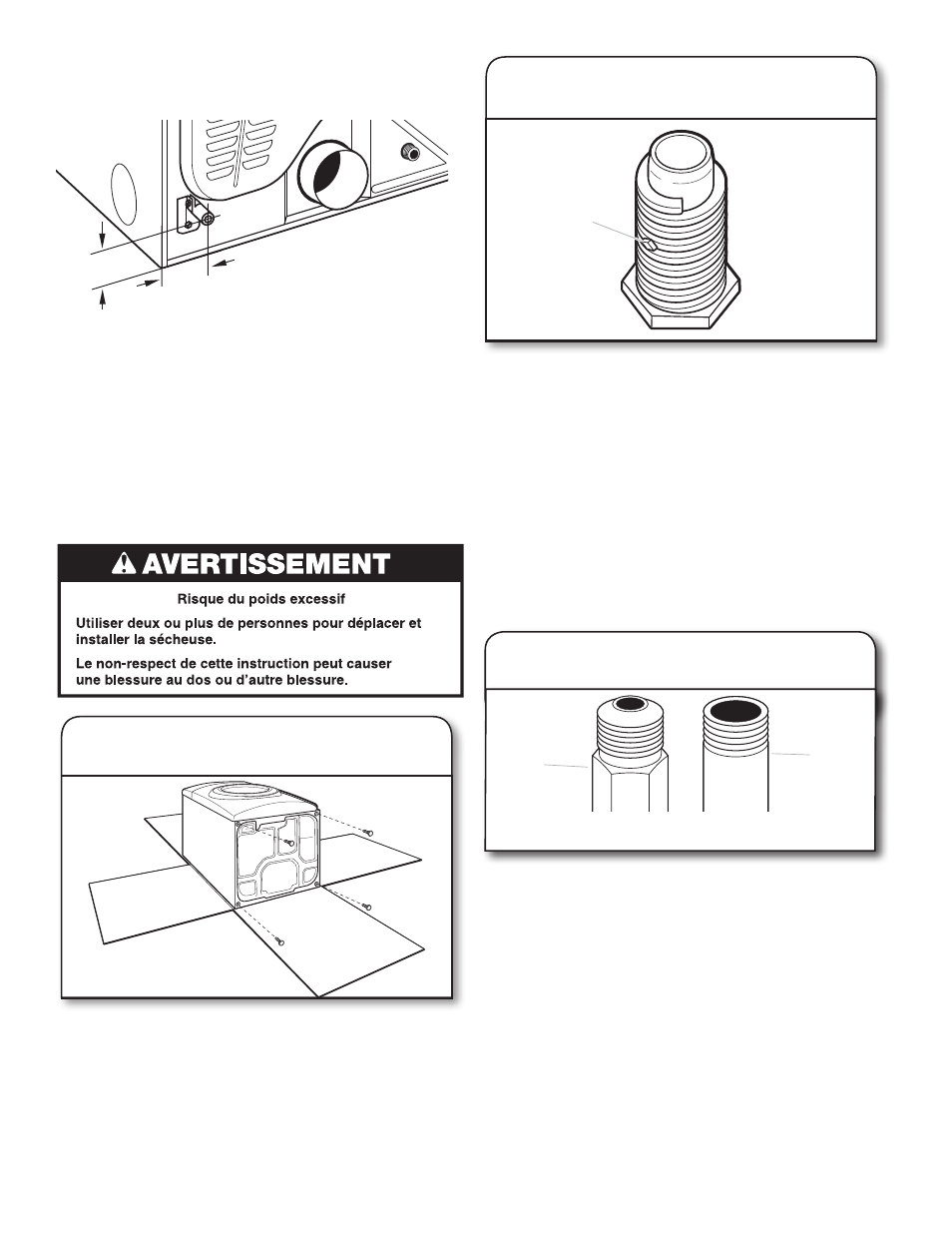

cANALISATION D’ARRIvÉE DE GAz DE LA SÉcHEUSE
La canalisation d’arrivée de gaz sortant à l’arrière de la ■
sécheuse est dotée d’un filetage mâle de 3/8".
INSTRUCTIONS POUR LE
RACCORDEMENT AU GAZ
(modèles sécheuses à gaz seulement)
INSTALLATION DES PIEDS
DE NIvELLEMENT
Pour ne pas endommager le plancher, utiliser une grande
pièce de carton de l’emballage de la sécheuse; la placer
sous tout le bord arrière de la sécheuse. Saisir fermement la
sécheuse par la caisse (non par le panneau de commande)
et incliner soigneusement la sécheuse sur le carton.
Examiner les pieds de nivellement, trouver le symbole
de losange. Introduire manuellement les vis des pieds dans
les trous, utiliser une clé à molette pour visser les pieds
jusqu’à ce que le symbole de losange ne soit plus visible.
Placer une cornière de carton prise à partir de l’emballage
de la sécheuse sous chacun des deux coins arrière de la
sécheuse. Redresser la sécheuse. Faire glisser la sécheuse
sur les cornières jusqu’à ce qu’elle soit proche de son
emplacement final. Laisser suffisamment d’espace pour
connecter le conduit d’évacuation.
1.
Préparer la sécheuse pour les pieds
de nivellement
2.
visser dans les pieds
de nivellement
diamond
marking
A
B
connecter l’alimentation en gaz
à la sécheuse
1.
Retirer le capuchon rouge de la canalisation d’arrivée de
gaz. À l’aide d’une clé pour serrer, raccorder l’alimentation
en gaz à la sécheuse. Utiliser un composé d’étanchéité des
tuyauteries sur tous les filetages des raccords mâles non
coniques. Si on utilise un conduit métallique souple, veiller
à ce qu’il ne soit pas pincé.
REMARQUE : Pour les raccordements au gaz de propane
liquéfié, il faut utiliser un composé d’étanchéité des
tuyauteries résistant à l’action du gaz de propane liquéfié.
Ne pas utiliser de ruban TEFLON ®† .
A. Raccord mâle conique
B. Raccord mâle non conique
symbole
de losange
* REMARQUE : Si la sécheuse est montée sur un piédestal,
prévoir 10” (254 mm) ou 15,5” (394 mm) de plus à partir du
sol pour la hauteur de la canalisation d’arrivée de gaz, en
fonction du modèle de piédestal. Pour une installation dans
un garage, prévoir 18” (460 mm) de plus à partir du sol pour
la hauteur de la canalisation d’arrivée de gaz.
