28

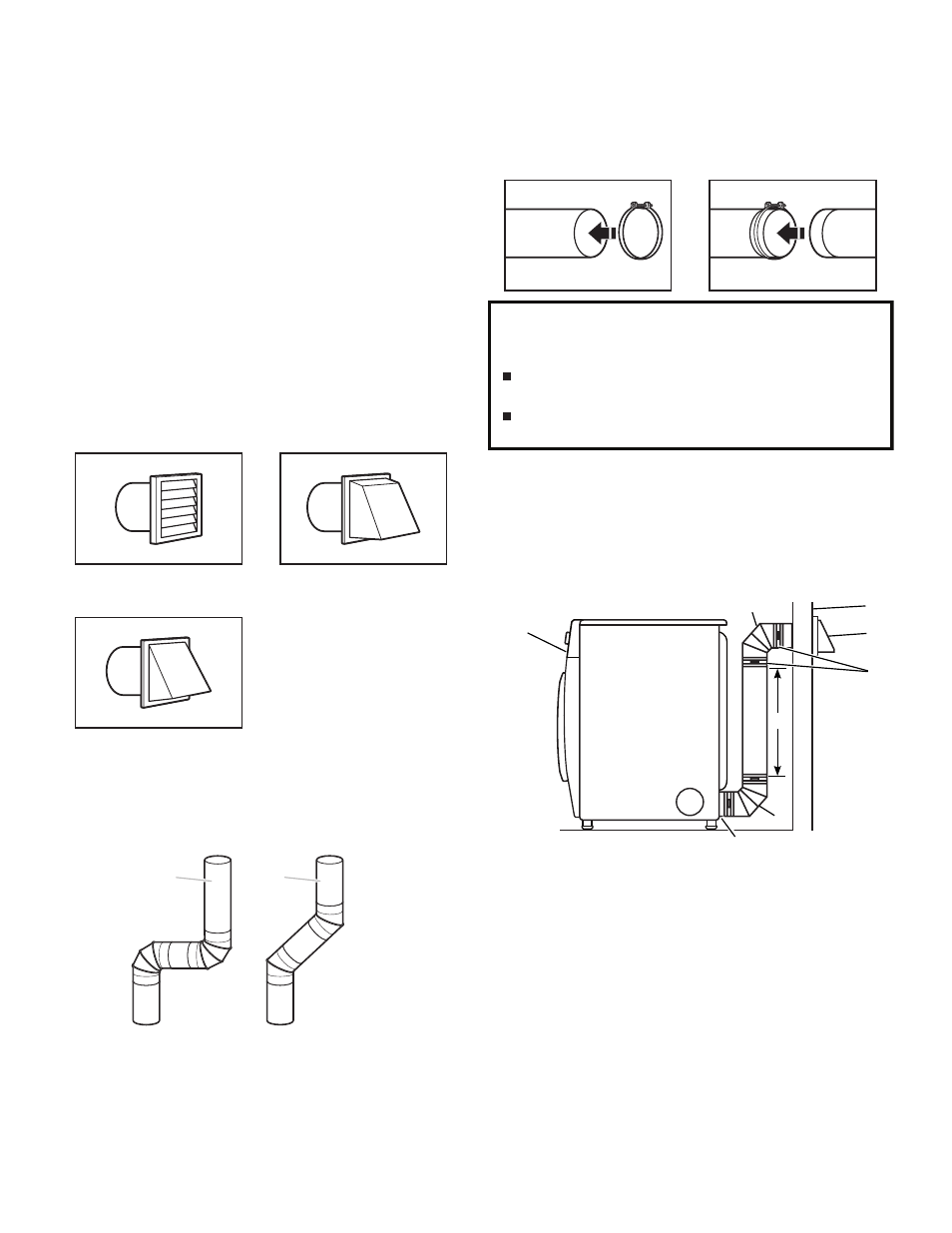

Clapet à persiennes
Clapet incliné
Clapet de type boîte
clapets de décharge :
Styles recommandés :
Terminer le conduit d’évacuation par un clapet d’évacuation ■
pour empêcher les rongeurs et insectes d’entrer dans
l’habitation.
Doit se situer à au moins 12" (305 mm) au-dessus du sol ou
■
de tout objet susceptible d’obstruer l’évacuation (par exemple
fleurs, roches, arbustes ou neige).
Ne pas utiliser un clapet d’évacuation à fermeture magnétique.
■
Style acceptable :
coudes :
Les coudes à 45° permettent une meilleure circulation de l’air ■
que les coudes à 90°.
brides de serrage :
Utiliser des brides de serrages pour sceller tous les joints. ■
Le conduit d’évacuation ne doit pas être connecté ou fixé avec ■
des vis ou avec tout autre dispositif de serrage qui se prolonge
à l’intérieur du conduit et où la charpie risque de s’accrocher.
Ne pas utiliser de ruban adhésif pour conduit.
Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.
Problèmes de nettoyage dans la maison et problèmes
de santé.
Bon Meilleur
Planification du système
d’évacuation
choisir un type de système d’évacuation
Installations d’évacuation recommandées :
A. Sécheuse
B Raccord coudé
C. Mur
D. Clapet d’évacuation
E. Brides
F. Conduit d’évacuation
métallique rigide ou souple
G. Longueur de conduit
d’évacuation nécessaire
pour le raccordement des
coudes
H. Bouche de décharge
A
B C
D
E
F
B
G
H
La longueur du conduit métallique d’évacuation souple utilisé ■
doit être prise en compte lors de la conception de l’ensemble
du circuit d’évacuation, tel qu’indiqué dans le “Tableau des
systèmes d’évacuation”.
REMARQUE : Lors de l’utilisation d’un système de décharge
existant, nettoyer et éliminer la charpie sur toute la longueur
du système et veiller à ce que le clapet d’évacuation ne soit
pas obstrué par une accumulation de charpie. Remplacer
tout conduit de plastique ou de feuille métallique par un
conduit métallique rigide ou flexible. Examiner le “Tableau des
systèmes d’évacuation” et au besoin, apporter les modifications
nécessaires au système d’évacuation pour atteindre le meilleur
rendement de séchage.
