27
A B
C
D

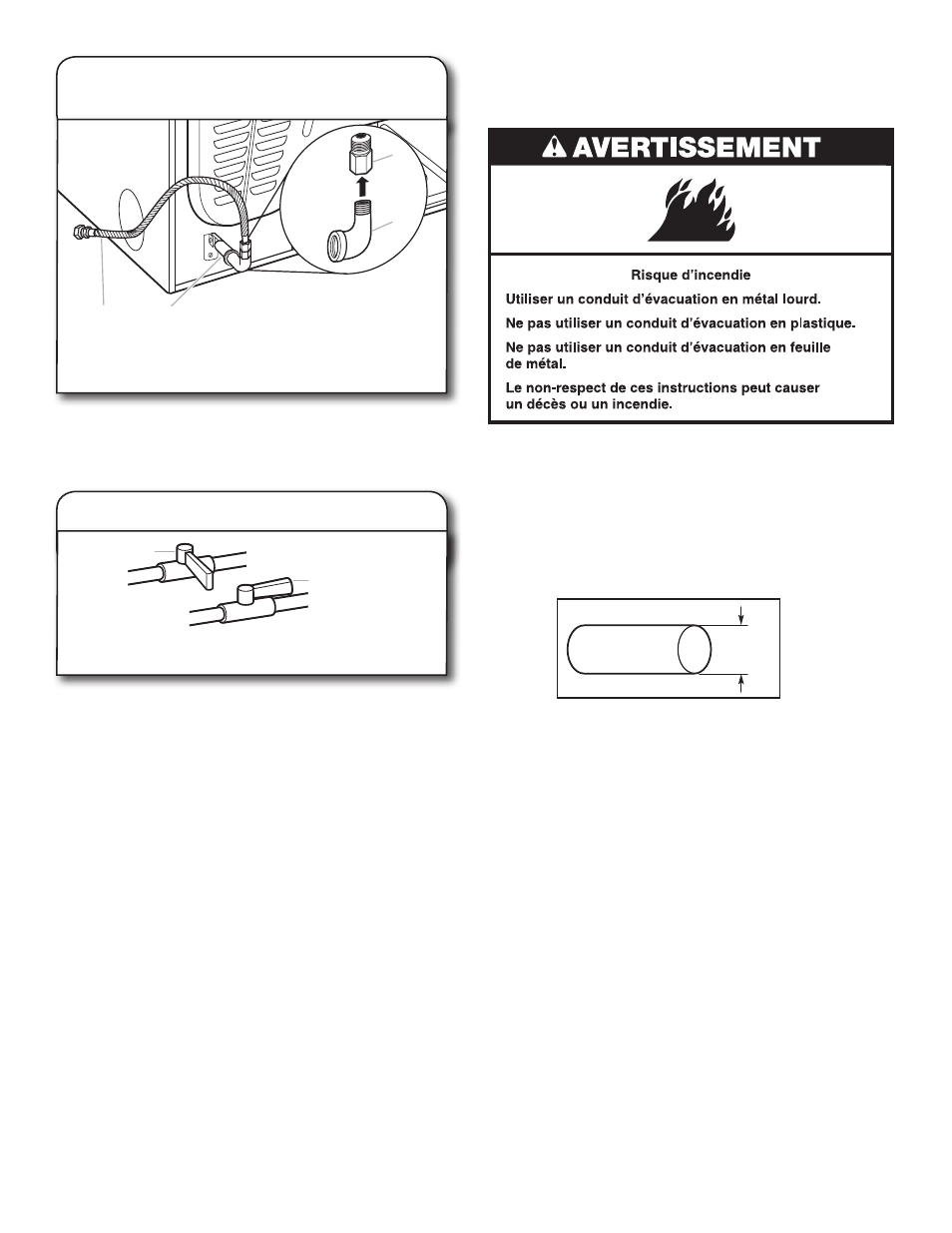

Planifier le raccordement du raccord
(option 1)
2.
On doit utiliser une combinaison de raccords de canalisation
pour raccorder la sécheuse à l’alimentation en gaz existante.
Un raccordement est illustré. Le raccordement peut varier,
selon le type d’alimentation, la dimension et l’emplacement.
A. Raccord de gaz flexible
de 3/8"
B. Conduit de la sécheuse
de 3/8"
C. Coude de canalisation
de 3/8" x 3/8"
D. Adaptateur de tuyau au joint
conique de 3/8"
† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
A
B
Ouvrir le robinet d’arrêt
3.
Ouvrir le robinet d’arrêt du conduit d’alimentation; le robinet
est ouvert lorsque la poignée est parallèle au conduit. Puis
vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique la présence d’une fuite.
Réparer toute fuite éventuelle.
A. Robinet fermé
B. Robinet ouvert
Exigences concernant l’évacuation
évACUATION
AvERTISSEMENT : Pour réduire le risque d’incendie, cette
sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur. Le conduit d’évacuation de la sécheuse
ne doit pas être connecté à une évacuation de gaz, une
cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un
vide de construction. Seul un conduit en métal flexible ou rigide
doit être utilisé pour l’évacuation.
Utiliser uniquement un conduit d’évacuation en métal lourd de ■
4" (102 mm) et des brides de serrage.
Ne pas utiliser de conduit de plastique ou de métal très mince.
■
4"
(102 mm)
Conduit d’évacuation en métal
lourd de 4" (102 mm)
conduit métallique rigide
Recommandé pour une meilleure performance de séchage et
■
pour réduire les risques d’écrasement et de déformation.
conduit métallique flexible (Acceptable uniquement si
accessible pour le nettoyage)
Doit être complètement déployé et supporté dans
■
l’emplacement final de la sécheuse.
Enlever tout excès de conduit pour éviter tout affaissement et
■
déformation susceptible de réduire la capacité d’évacuation et
le rendement.
Ne pas installer le conduit dans les cavités fermées des murs,
■
plafonds ou planchers.
La longueur totale ne doit pas excéder 7
■ 3 /
4
pi (2,4 m).
