37

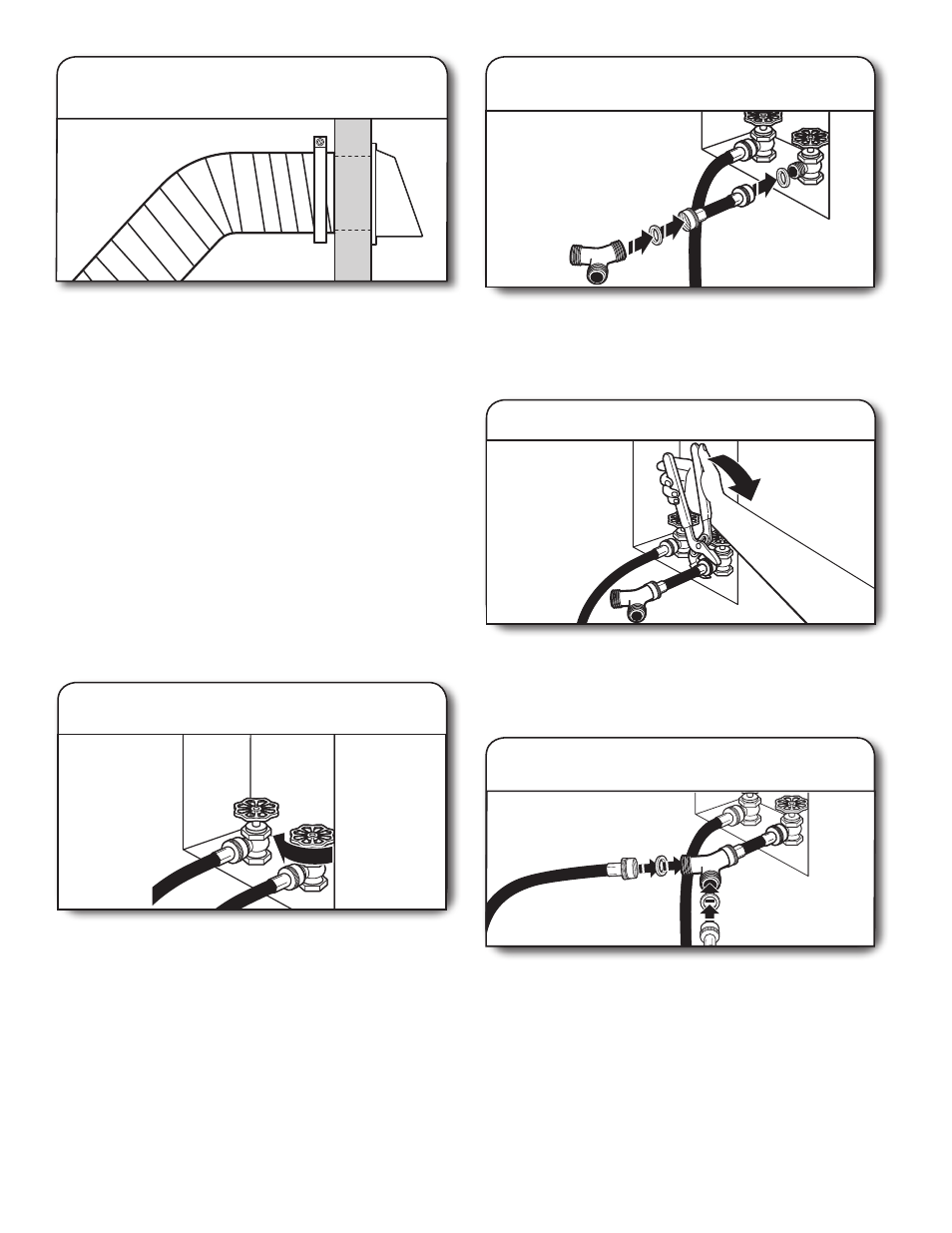

Fermer le robinet d’eau froide et ôter le tuyau d’alimentation
de la laveuse.
Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau
et le remplacer par le nouveau joint de caoutchouc fourni.
Pour les modèles à fonctionnement sans vapeur, passer
directement à la section “Raccordement du système
d’évacuation”.
La sécheuse doit être connectée au robinet d’eau froide à l’aide
des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux
usagés.
Raccordement des tuyaux
de d’alimentation
(Modèles à vapeur seulement)
Serrer les raccords
3.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.
Fixer le tuyau court et le
raccord en “Y”
2.
Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet d’eau
froide. Visser le raccord à la main pour qu’il repose sur
le robinet. Fixer le raccord en “Y” à l’extrémité du tuyau
d’alimentation de 2 pi (0,6 m). Visser le raccord à la main
jusqu’à ce qu’il repose sur le raccord en “Y”.
Fixer le long tuyau au raccord
en “Y” et serrer les raccords
4.
Fixer l’une des extrémités du tuyau d’alimentation de 5 pi
(1,5 m) au connecteur en “Y”. Fixer le tuyau d’alimentation en
eau froide de la laveuse à l’autre extrémité du raccord en “Y”.
Visser le raccord à la main pour qu’il repose sur le raccord.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord risque
d’être endommagé.
Fermer l’eau froide; retirer et
remplacer le joint de caoutchouc
1.
Raccorder le conduit
d’évacuation au clapet
2.
Le conduit doit se trouver par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d’évacuation jusqu’à
l’emplacement de la sécheuse, utiliser l’itinéraire le plus
rectiligne possible. Éviter les changements de direction à 90º.
Utiliser des brides de serrage pour sceller toutes les jointures.
Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres
dispositifs de fixation qui se prolongeraient à l’intérieur du
conduit pour sécuriser l’évacuation, car la charpie pourrait s’y
accrocher.
