36

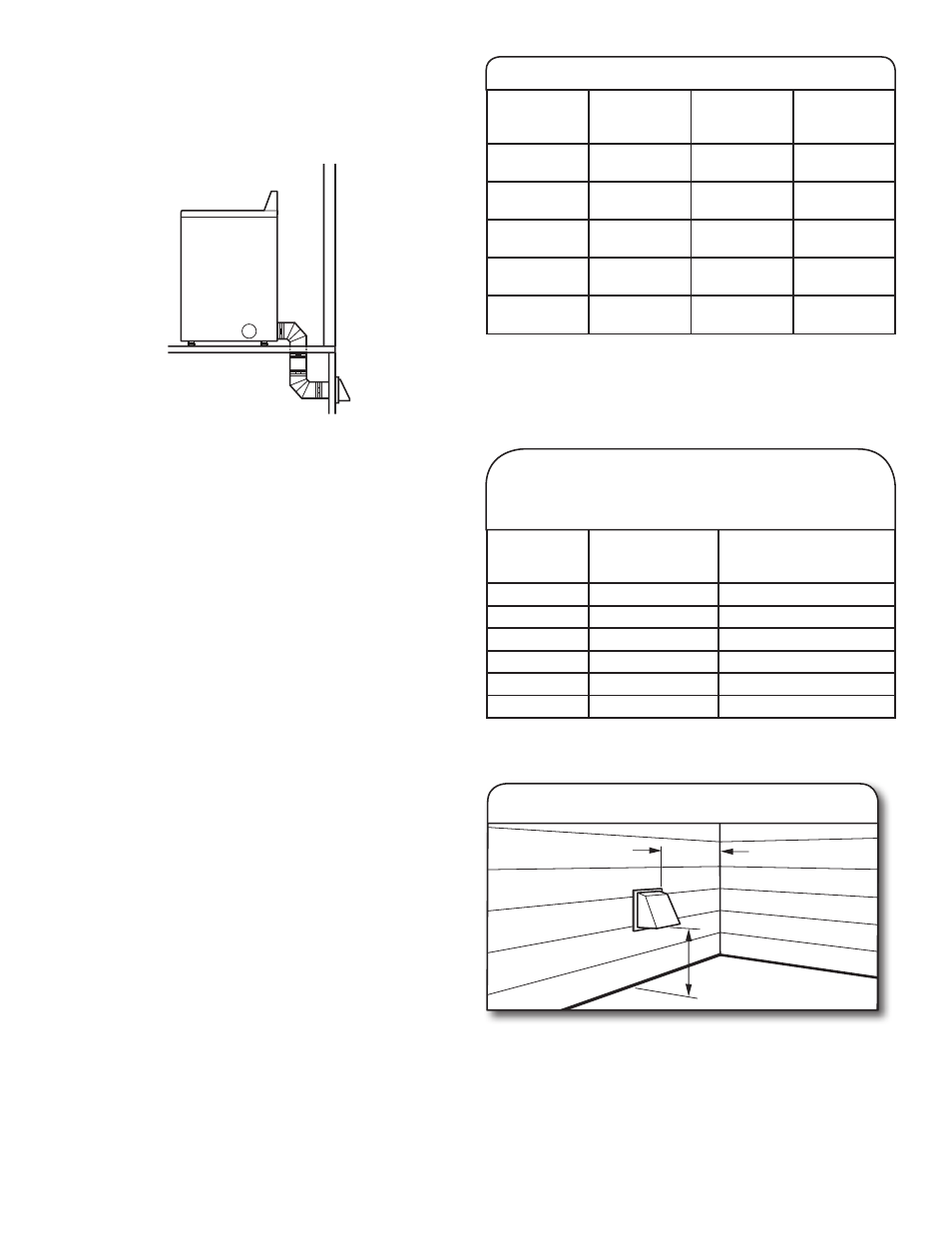

Dispositions spéciales pour les maisons
mobiles :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d’évacuation vers l’extérieur.
Déterminer l’itinéraire d’acheminement du conduit :
■
Choisir l’itinéraire d’acheminement vers l’extérieur qui sera
le plus direct et le plus rectiligne.
■ Planifier l’installation pour introduire le nombre minimal
de coudes et de changements de direction.
■ Si des coudes ou changements de direction sont utilisés,
prévoir autant d’espace que possible.
■ Plier le conduit graduellement pour éviter de le déformer.
■ Utiliser le moins possible de changements de direction
à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour un séchage optimal :
■ Utiliser le “Tableau des systèmes d’évacuation” ci-dessous
pour déterminer le type de composants et les combinaisons
acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le “Tableau des
systèmes d’évacuation”. Si la longueur du circuit est
supérieure à la valeur spécifiée dans le tableau, on
observera :
■ Une réduction de la longévité de la sécheuse.
■ Une réduction du rendement, avec temps de séchage
plus longs et une plus grande consommation
d’énergie.
Le “Tableau des systèmes d’évacuation” fournit les
spécifications d’évacuation qui vous aideront à atteindre
la meilleure performance de séchage.
Installation du circuit d’évacuation
12" min.
(305 mm)
12" min.
(305 mm)
Installer le clapet d’évacuation
1.
Installer un clapet d’évacuation et calfeutrer l’ouverture
murale à l’extérieur autour du clapet d’évacuation.
REMARQUE : Les installations d’évacuation par le côté ou par
le bas (modèles de 27" de largeur) comportent un changement
de direction à 90º à l’intérieur de la sécheuse. Pour établir la
longueur maximale du conduit, ajouter un changement de
direction à 90º au tableau.
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
Clapets de
type boîte/à
persiennes
Clapets
inclinés
0 Métallique
rigide
64 pi (20 m) 58 pi (17,7 m)
1 Métallique
rigide
54 pi (16,5 m) 48 pi (14,6 m)
2 Métallique
rigide
44 pi (13,4 m) 38 pi (11,6 m)
3 Métallique
rigide
35 pi (10,7 m) 29 pi (8,8 m)
4 Métallique
rigide
27 pi (8,2 m) 21 pi (6,4 m)
Tableau des systèmes d’évacuation
Nombre de
coudes à 90°
Type de conduit
d’évacuation
Clapets de type boîte/
à persiennes, ou
inclinés
0 Métallique rigide 120 pi (36,6 m)
1 Métallique rigide 110 pi (33,5 m)
2 Métallique rigide 100 pi (30,5 m)
3 Métallique rigide 90 pi (27,4 m)
4 Métallique rigide 80 pi (24,4 m)
5 Métallique rigide 70 pi (21,3 m)
Tableau des systèmes
d’évacuation (Modèles de
conduits longs uniquement)
