Caractéristiques d’alimentation du brûleur
Altitudes inférieures ou égales à 10 000 pi (3 048 m) :
■ La conception de cette sécheuse a été homologuée par
CSA International pour une utilisation jusqu’à une altitude
de 10 000 pieds (3 048 m) au-dessus du niveau de la mer
pour le débit thermique indiqué sur la plaque signalétique.
Aucun réglage du brûleur n’est nécessaire lorsque la
sécheuse est utilisée à une altitude inférieure à cette valeur
maximale.
Altitudes supérieures à 10 000 pieds (3 048 m) :
■
Si la sécheuse doit être utilisée à une altitude supérieure
à 10 000 pieds (3 048 m), on doit réduire de 4 % le débit
thermique du brûleur indiqué sur la plaque signalétique pour
chaque tranche de 1 000 pieds (305 m) d’augmentation de
l’altitude.
Épreuve sous pression de l’alimentation en gaz
■ La sécheuse doit être déconnectée du système de
canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que 1/2 lb/po².
Canalisation d’arrivée de gaz de la sécheuse
■ La canalisation d’arrivée de gaz sortant à l’arrière de
la sécheuse est dotée d’un filetage mâle de 3/8".

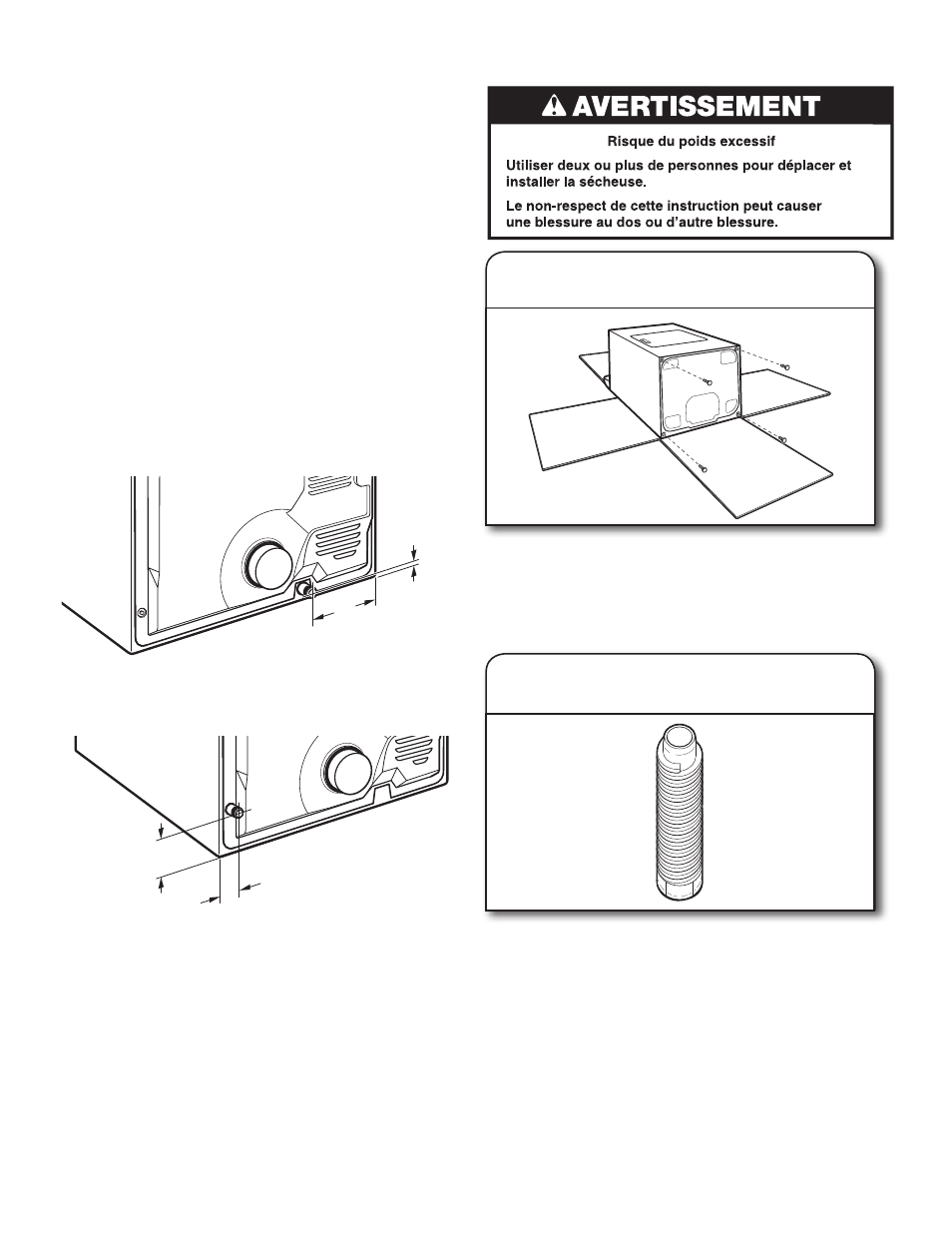

Modèle de 29" de largeur
9 1 /
4
"
(235 mm)
1 1 /
4
"
(32 mm)
Conduit NPT de la sécheuse de 3/8"
Modèle de 27" de largeur
5 3 /
4
"
(146 mm)
1 1 /
2
"
(38 mm)
Conduit NPT de la sécheuse de 3/8"
Installation des pieds de nivellement
À l’aide d’une clé et d’un mètre-ruban, visser les pieds
dans les trous pour pieds de nivellement jusqu’à ce que le
bas de chaque pied se trouve à environ 1/2" (13 mm) (pour
correspondre à la hauteur de la laveuse de 3,6 pi cu de
capacité) ou 1½" (38 mm) (pour correspondre à la hauteur
de la laveuse de 3,8 pi cu de capacité) depuis le bas de la
sécheuse.
À présent, redresser la sécheuse et la placer sur ses pieds.
Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à
proximité de son emplacement final. Laisser suffisamment
d’espace pour connecter le conduit d’évacuation.
Visser les pieds de nivellement
2.
Préparer la sécheuse pour
les pieds de nivellement
1.
Pour ne pas endommager le plancher, utiliser un grand
morceau de carton découpé dans l’emballage de la
sécheuse; le placer sous tout le bord arrière de la sécheuse.
Saisir fermement la sécheuse par la caisse (non par le
panneau de commande) et incliner soigneusement la
sécheuse sur le carton.
