33
Closed valve
Open valve
Évacuation
4"
(102 mm)
Conduit d’évacuation en métal lourd de 4" (102 mm)
Exigences concernant l’évacuation
AVERTISSEMENT :
Pour réduire le risque d’incendie,
cette sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur.
Le conduit d’évacuation de la sécheuse ne doit pas être
connecté à une évacuation de gaz, une cheminée, un mur, un
plafond, un grenier, un vide sanitaire ou un vide de construction.
Seul un conduit en métal flexible ou rigide doit être utilisé pour
l’évacuation.
■ Utiliser uniquement un conduit d’évacuation en métal lourd
de 4" (102 mm) et des brides de serrage.
■ Ne pas utiliser de conduit de plastique ou en aluminium.
Pour utilisation en maison mobile
Les sécheuses à gaz doivent être solidement fixées au plancher.
Les installations en maison mobile nécessitent un ensemble
d’ancrage au sol pour installation en maison mobile. Pour le
processus de commande, consulter le “Guide d’utilisation et
d’entretien”.

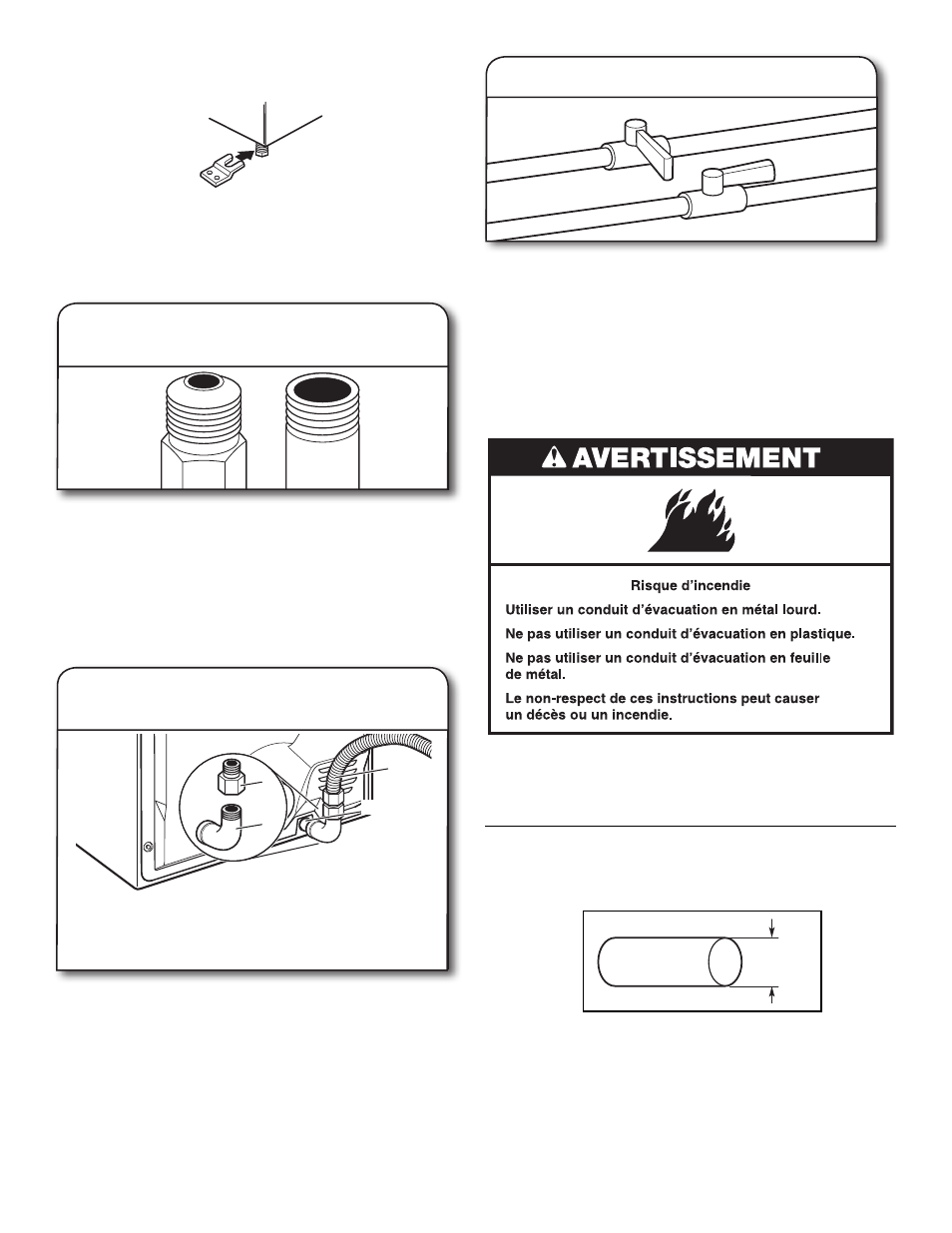

Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques. Si on
utilise un conduit métallique souple, veiller à ce qu’il ne soit
pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban adhésif TEFLON ®† .
A
B
D
C
Préparer la connexion
des raccords de tuyauterie
2.
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé.
Le raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
A. Raccord flexible de gaz
de 3/8"
B. Conduit de la sécheuse
de 3/8"
C. Coude de 3/8" par 3/8"
D. Adaptateur entre le conduit
et le joint conique de 3/8"
Ouvrir le robinet d’arrêt du gaz
3.
Raccordement au gaz
Ouvrir le robinet d’arrêt de la canalisation d’alimentation;
le robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. L’apparition de bulles indique
la présence d’une fuite. Réparer toute fuite éventuelle.
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
A
B
Raccorder l’alimentation en
gaz à la sécheuse
1.
Raccord mâle
conique
Raccord mâle
non conique
Robinet
fermé
Robinet
ouvert
