Options de pédaliers
Le Marquis peut être équipé de deux pédaliers optionnels, le J3 et le J8. Ces pédaliers vous permettent de changer immédiatement de Presets
ou de bypasser les effets d’un Preset. Le JM60/JM120 est équipé de connecteurs individuels en face arrière pour chacun des pédaliers.

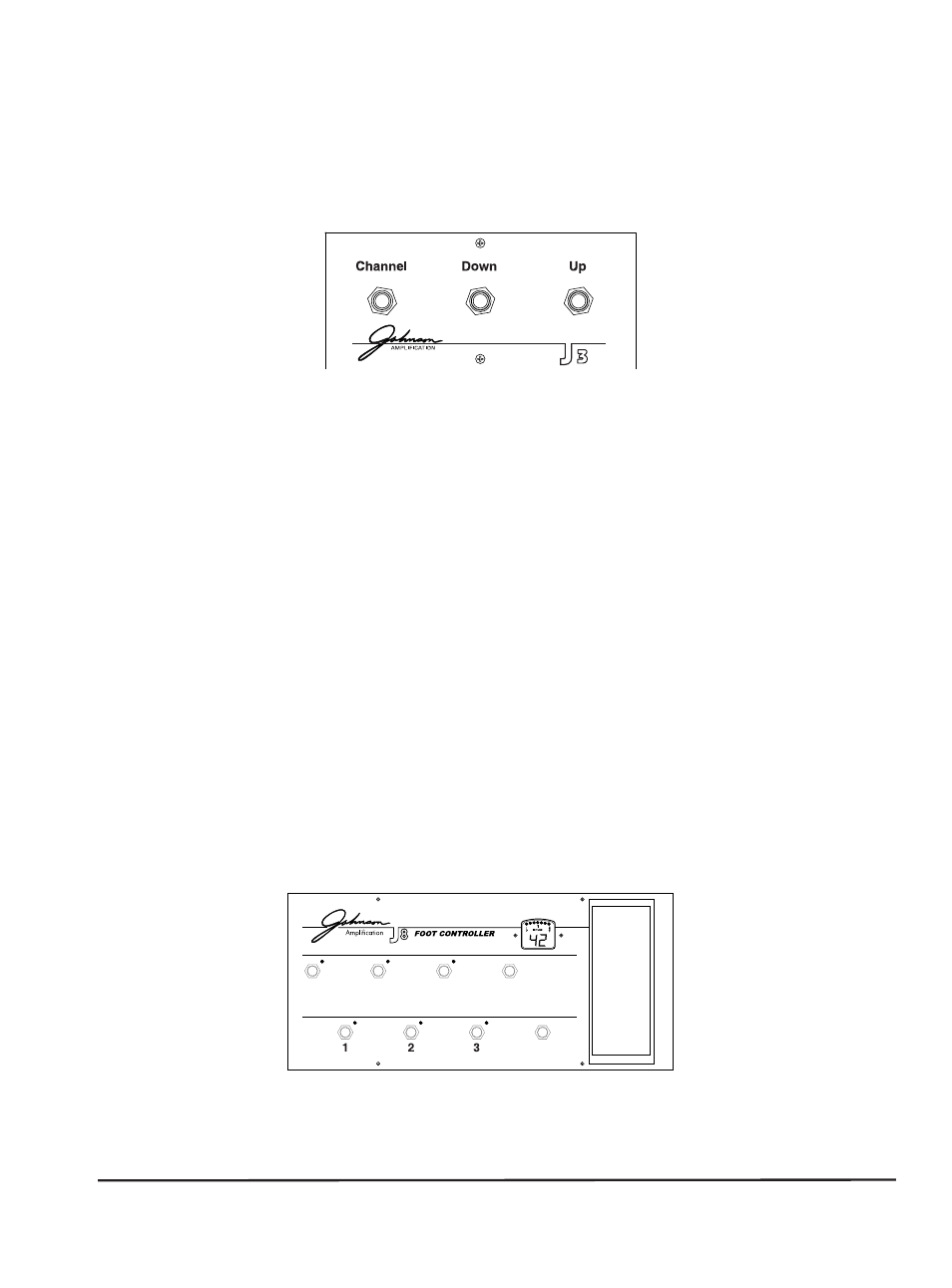

J3
Le pédalier de contrôle J3 est un pédalier à trois connecteurs. Ces trois connecteurs sont configurés de manière précise. Le commutateur de
gauche fait défiler les trois canaux dans la banque sélectionnée, le deuxième permet de passer à la banque inférieure (3, 2, 1) et le troisième
permet de passer à la banque supérieure (1, 2, 3). Un câble stéréo 6,35 mm est nécessaire pour connecter le J3.
J8
Le pédalier J8 est le pédalier de contrôle spécifique au JM60/JM120. Il permet un contrôle précis du JM60/JM120. Il est également équipé
d’un accordeur, d’une pédale Wah Wah et d’une pédale de volume. Le J8 est équipé de 8 commutateurs, d’un afficheur à Leds et d’une pédale
d’expression. Les commutateurs activent/désactivent les effets d’un Preset, sélectionnent les canaux 1, 2 ou 3 et sélectionnent les banques.
Utilisez un câble MIDI standard pour connecter le pédalier J8 au JM60/JM120.
Note : Le câble MIDI doit posséder 5 conducteurs. Les 5 broches doivent toutes être connectées. Les transmissions MIDI standard utilisent
uniquement 3 des 5 broches. Par conséquent, de nombreux cordons MIDI utilisent un câble à seulement 3 conducteurs.
Calibrage de la pédale d’expression J8
La pédale d’expression J8 doit être calibrée pour pouvoir fonctionner avec le JM60/JM120. Pour calibrer la pédale d’expression J8, effectuez
la procédure suivante :
1. L’appareil doit être hors tension.
2. Maintenez la touche American Model enfoncée et placez l’appareil sous tension.
3. Lorsque le signe - - apparaît dans l’afficheur, appuyez sur la touche Delay Type.
4. L’afficheur du J8 indique “PF” pour «Pedal Forward» (position enfoncée). Enfoncez la pédale au maximum et appuyez sur n’importe
quelle touche du J8.
5. L’afficheur indique maintenant“ Pb” «Pedal Backward»(position arrière). Relâchez votre pied (pédale au minimum) et appuyez sur
n’importe quelle touche. La pédale d’expression J8 est maintenant calibrée. Ce qui a été affiché est enregistré dans les banques ainsi que le
numéro de canal utilisé.
Si le signe “ Er” apparaît dans l’afficheur, cela signifie qu’une erreur est survenue lors de la procédure de calibrage. Dans ce cas, refaites les
étapes 1 à 5.
Commutateurs d’effets
Les 3 commutateurs d’effets correspondent aux trois types d’effets disponibles sur le JM60/JM120 (Mod/Pitch, Delay, et Reverb). Ces
commutateurs permettent d’activer/désactiver instantanément les effets. Une Led est située juste au-dessus de chaque commutateur pour
indiquer le statut de l’effet.
Mod /
Pitch
Delay Reverb Bank Up
(Hold) Tuner
Bank Down
