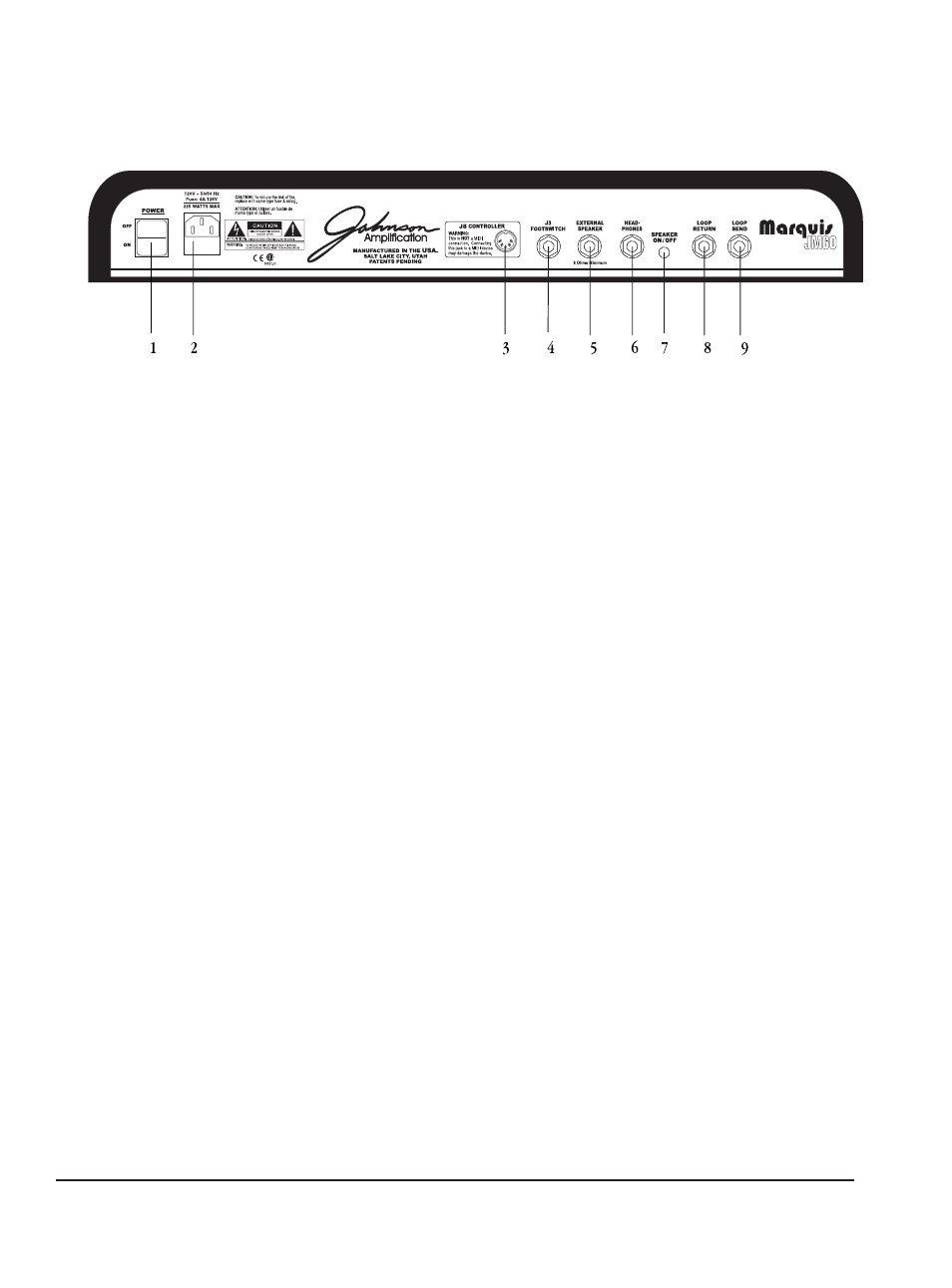

Face arrière
1) Touche Power (JM60 uniquement) - Permet de placer l’appareil sous/hors tension.
2) Embase secteur - Connectez le cordon d’alimentation à cette embase. Le compartiment rectangulaire situé sous l’embase est le porte-
fusible. Veillez à utiliser la valeur et la tension appropriées du fusible comme indiqué à l’arrière de votre
amplificateur. Vous trouverez un fusible de rechange dans ce compartiment.
3) Connecteur J8 Controller - Ce connecteur Din 5-broches permet de connecter le pédalier optionnel Johnson J8. CECI N’EST
PAS UNE CONNEXION MIDI. La connexion d’un appareil MIDI à ce connecteur peut endommager
l’appareil.
4) Connecteur J3 Footswitch - Permet de connecter le pédalier optionnel Johnson J3. Utilisez un câble stéréo pour connecter le J3.
5) Connecteur External Speaker (JM60 uniquement) - Sortie amplifiée permettant de connecter l’enceinte externe J112. Si vous
souhaitez connecter une enceinte externe, utilisez la configuration stéréo du
JM60. L’impédance de charge de l’enceinte doit être de 8 Ohms minimum.
6) Connecteur Headphones - Ce jack stéréo est utilisé pour connecter un casque stéréo. Vous pouvez également l’utiliser comme sortie
compensée pour haut-parleur pour vous connecter directement en entrée de console de mixage.
7) Touche Speaker On/Off - Permet d’activer/désactiver le haut-parleur interne du JM60/JM120 (lors d’un enregistrement direct, par
exemple).
8) Loop Return - Ce jack stéréo est utilisé pour connecter le JM60/JM120 aux sorties d’un effet externe. Ce connecteur est relié à l’entrée
stéréo de l’amplificateur de puissance du Marquis. Connectez un câble mono pour obtenir un retour mono. Les effets de
la boucle sont audibles uniquement avec le haut-parleur interne.
9) Loop Send - Ce jack stéréo est utilisé pour connecter le JM60/JM120 aux entrées d’un effet externe. Il correspond à une sortie stéréo
post-préamplificateur, post-effets. *
* Note : La boucle d’effet du Marquis JM60/JM120 est conçue pour être utilisée uniquement avec des processeurs d’effets
en rack. Le niveau de sortie peut ne pas convenir aux pédaliers et peut donc saturer leur étage d’entrée.
