40 Remplacement des pièces
Remplacement du capteur de lumière
Outils requis : Clé Allen 3/16", tournevis Phillips
Le capteur de lumière est monté à l'intérieur du bord inférieur gauche du boîtier.
La Figure 13 indique l'emplacement.
En cas de défaillance du capteur de lumière, il faut remplacer la carte de circuits imprimés.
Retirez le module inférieur gauche de l'écran pour accéder au capteur de lumière. Pour
remplacer la carte de circuits imprimés du capteur de lumière (voir la Figure 29), procédez
comme suit :
1. Retirez les vis qui maintiennent le
capteur de lumière sur le boîtier.
2. Retirez les écrous 4-40 qui fixent la
carte de circuits imprimés sur la
plaque.
3. Retirez les anneaux d’espacement et
les vis de fixation de la carte.
4. Déconnectez les quatre fils électriques
du capteur en desserrant les vis qui
maintiennent chaque fil en place.
Notez l'ordre dans lequel les fils
sont connectés afin de pouvoir
les reconnecter aux mêmes
emplacements sur la pièce de
rechange.
5. Il est inutile de détacher la prise du
capteur de lumière.
6. Connectez la nouvelle carte de
circuits imprimés, en suivant les
étapes indiquées dans le sens inverse.
Remarque : Placez la nouvelle carte de circuits imprimés de sorte que la lentille soit alignée
sur l'ouverture circulaire de 1/2" placée sur le bord inférieur gauche de l'écran lorsque
l'ensemble est en place.

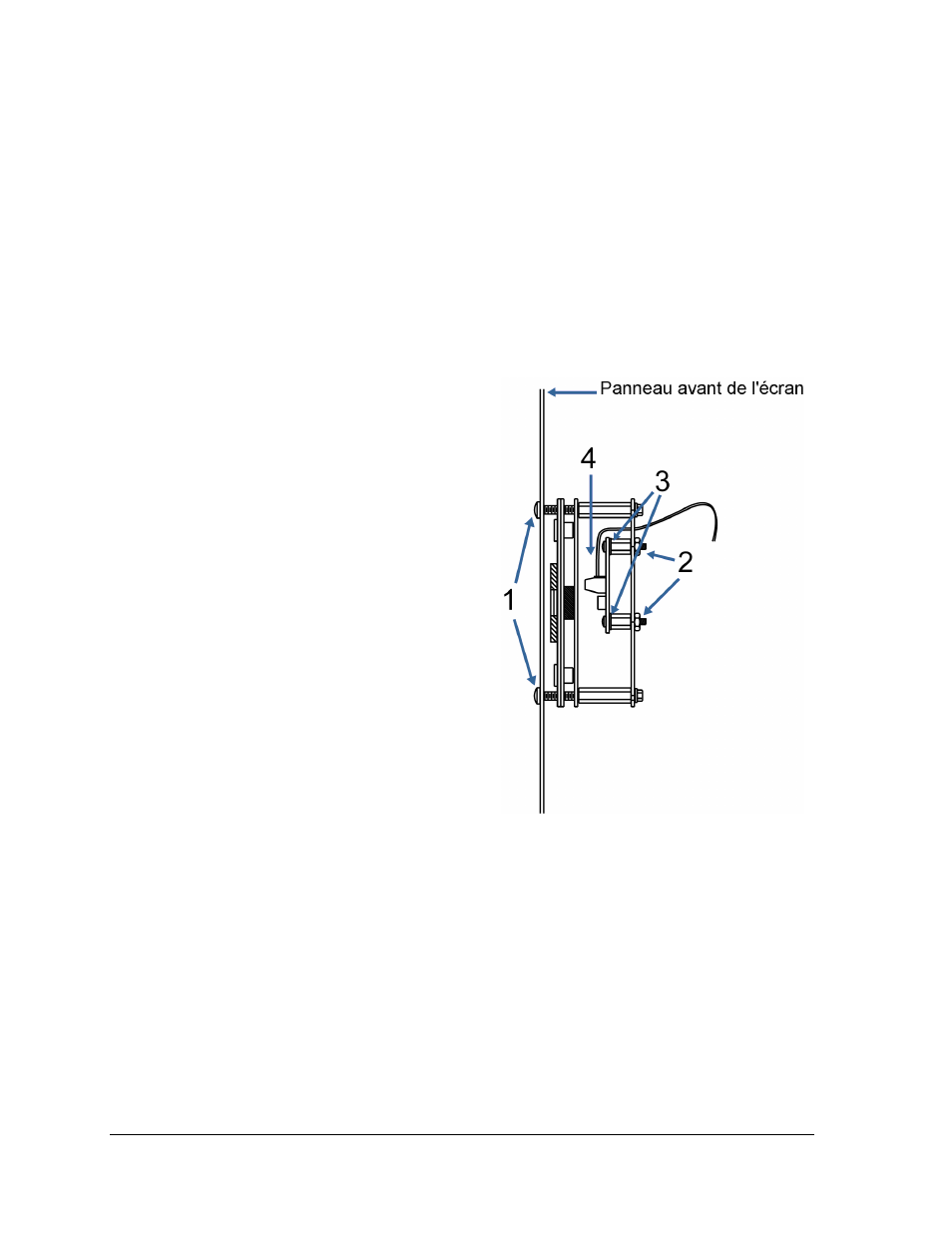

Figure 29 : Assemblage du capteur de lumière
