Remp lacement des pièces 39
Remplacement des alimentations électriques
Outil requis : tournevis Phillips
Les écrans Galaxy utilisent des alimentations 135 watts qui peuvent gérer jusqu'à quatre
modules (huit modules pour les écrans monochromes 34 mm).
Chaque module est connecté par un câble Mate-n-Lok à un harnais de câbles sur
l'alimentation. La Figure 28 propose un exemple.
Procédez comme suit pour remplacer une alimentation :
1. Mettez l'écran hors tension.
2. Retirez le module placé directement devant l'alimentation électrique appropriée.
3. Déconnectez les connecteurs Mate-n-Lok® de la source d'alimentation, ainsi que
ceux reliant les modules. Veillez à étiqueter chaque connecteur afin de pouvoir le
reconnecter correctement.
4. Desserrez la vis qui maintient le support de l'alimentation à la verticale sur le boîtier,
puis levez et écartez des crochets.
5. Tirez l'alimentation hors du boîtier en veillant à ne pas forcer.
6. Mettez la nouvelle alimentation en place et resserrez la vis sur le support.
7. Reconnectez toutes les prises Mate-n-Lok® afin de pouvoir alimenter les différents
modules.

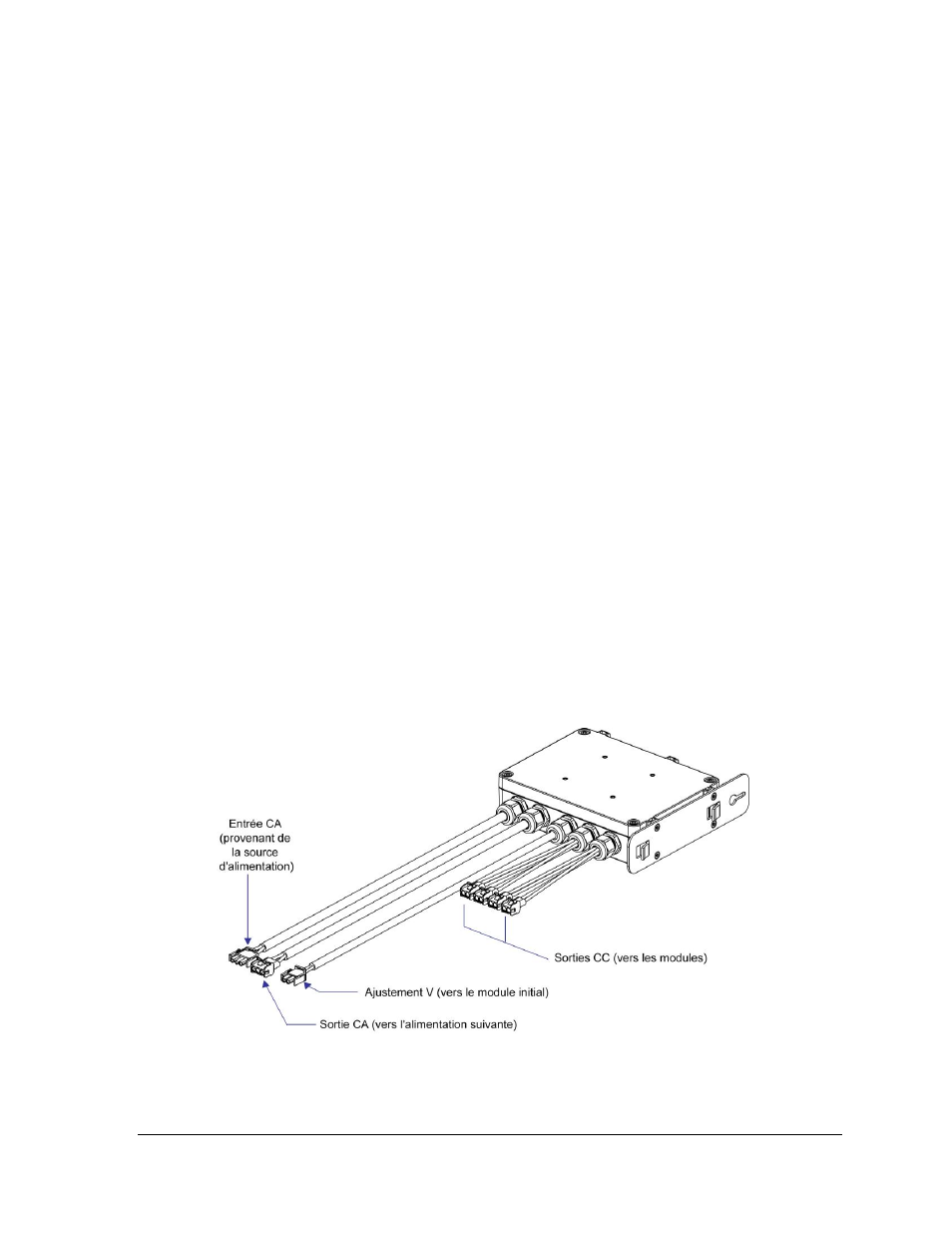

Figure 28 : Alimentation
