Page 29: 1 accès aux composants internes de l'écran

Maintenance
21
Section 6 : Maintenance
Remarques importantes : Il faut impérativement arrêter l'alimentation avant d'effectuer des
opérations de réparation ou de maintenance sur l'écran. L'entretien des composants électroniques
internes doit être confié à un technicien qualifié.
Les écrans de la série Daktronics Galaxy
®
AF-3500 sont accessibles par le devant. Autrement dit, il
faut retirer les modules avant de l'écran pour pouvoir accéder aux composants internes. La Figure 13
indique l'emplacement approximatif des composants internes.
6.1
Accès aux composants internes
de l'écran
Pour accéder aux composants internes, vous
devez retirer les modules avant. Vous devez
ouvrir l'écran pour effectuer les opérations de
maintenance ou de dépannage. Pour accéder à
l'intérieur de l'écran, procédez comme suit :
1. Déconnectez l'alimentation de l'écran.
2. Repérez les fixations avec accès par
enclenchement (montrés à la Figure 14)
sur le module. L'une d'elles est centrée
près du haut et une autre près du bas.
3. Utilisez une clé Allen 1/8” pour tourner
les fixations d'accès par enclenchement
d'un quart de tour dans le sens inverse
des aiguilles d'une montre. Tirez doucement le module vers l'avant pour accéder à
l'arrière et déconnectez les câbles d'alimentation et les câbles plats.
4. Déconnectez les deux câbles plats du module en écartant les languettes sur les côtés,
puis en levant la tête du câble à partir de la prise. Prenez note des connexions de
câble pour pouvoir les rétablir par la suite.
5. Débranchez le câble d'alimentation en pressant les languettes sur les côtés de la tête
de la fiche et tirez.
6. Lorsque vous êtes prêt à réinstaller le module, reconnectez les câbles au module, en
vous assurant que les languettes sont bien repoussées vers la tête de câble. Repoussez
avec soin les câbles plats dans le boîtier pour les écarter des bords du module.

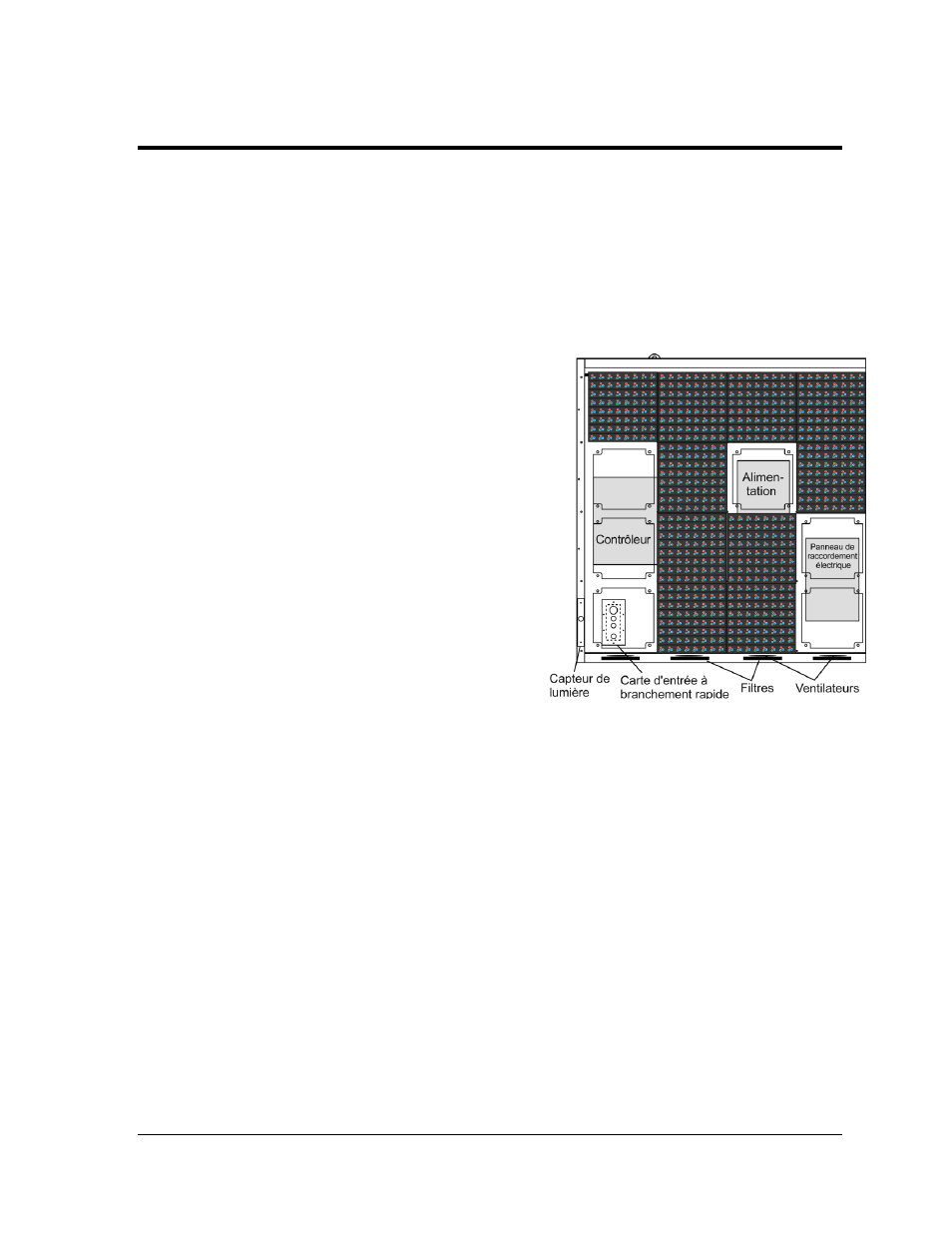

Figure 13 : Composants internes
